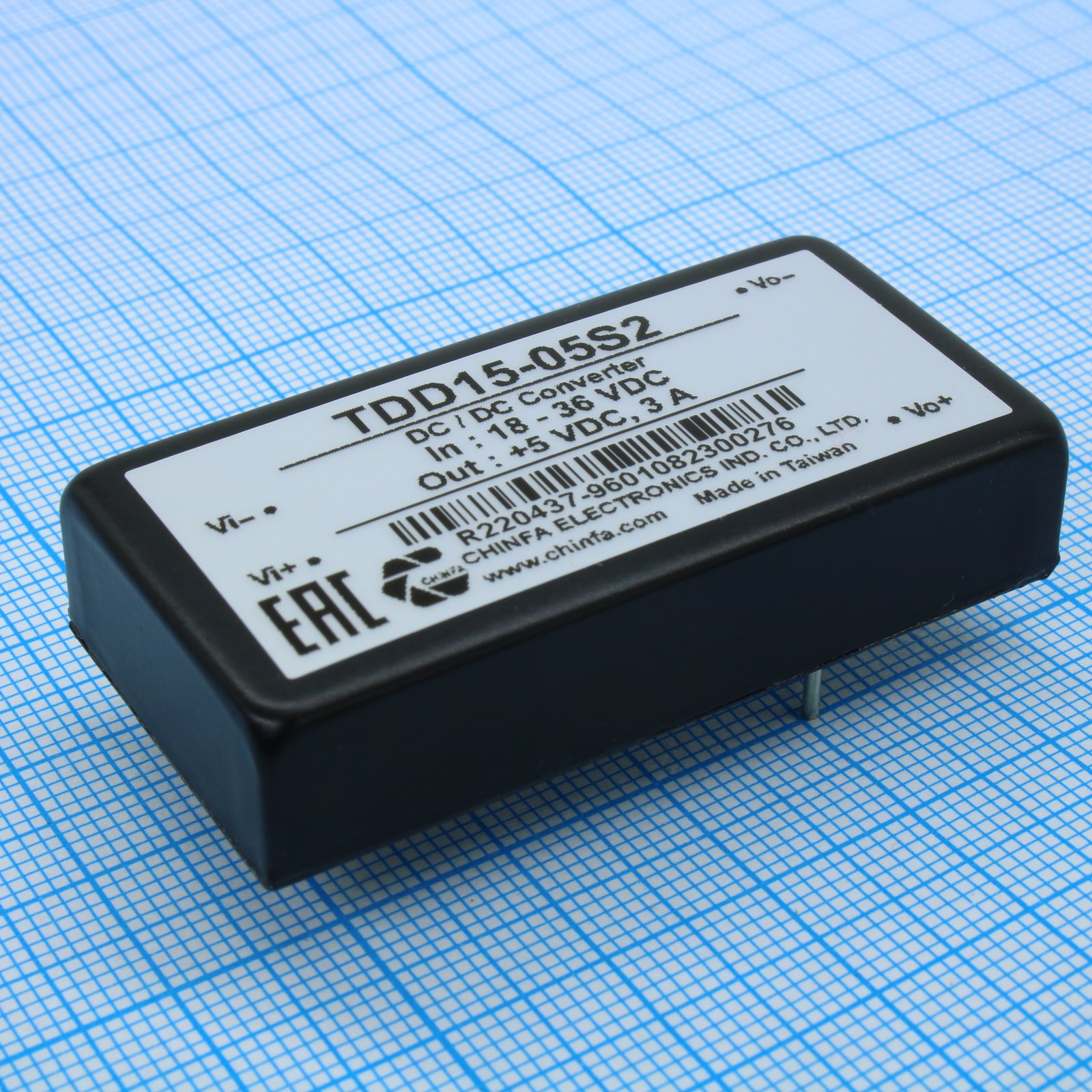

TDD15-05S2
Документация
Даташит

DC-DC, 15Вт, Uвх=18 - 36В, Uвых=5В/3А, изоляция 1500В DC, 2"x1" (50.8х25.4х10.2мм), -25°С…+60°С

Артикул:758586
У поставщика
ПроизводительChinfa
КатегорияDC-DC преобразователи
У поставщиков
171 шт.
Норм. уп.: 40
Цены поставщиков
Склад 16
В наличии:156 шт.
Срок поставки: до недели
Норм. уп.: 40
Кол-во, шт.Цена, ₽
от 11 408,69
Склад 13
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 40
Кол-во, шт.Цена, ₽
от 12 234,14
от 22 213,15
от 32 187,40
от 42 154,08
от 62 107,12
Описание

DC-DC преобразователь Chinfa TDD15-05S2 мощностью 15 Вт. Модель рассчитана на входное напряжение 18–36 В и обеспечивает стабилизированный выход 5 В с током до 3 А. Устройство имеет гальваническую изоляцию 1500 В постоянного тока и выполнено в стандартном корпусе 2"x1". Подходит для промышленного применения в диапазоне рабочих температур от -25°С до +60°С.

Технические характеристики
MTBF350000h
ТипDC-DC Converter
МодельTDD15-05S2
СерияTDD15
Вес30g
Ток, А3А
ОхлаждениеFree air convection
Корпус2"x1"
Тип монтажаВыводной
Кол-во выводов6
Размеры50.8x25.4x10.2mm
КПД81%
Макс. влажность95%
Вх. фильтрPi filter
Вых. мощность15W
Пульсации и шум100mVp-p
Материал корпусаметалл
Вых. ток3A
Вых. напряжение5V
Размеры50.8х25.4х10.2мм
Рег. линии±0.5%
Рег. нагрузки±1%
Макс. вых. мощность15W
Изоляция1500В DC
Мощность, Вт15
Макс. вх. напр.36V
Мин. входное напряжение18V
Напр. изоляции1500VDC
Output voltage pgНет
Макс. вых. ток3A
Output voltage ocpДа
Output voltage otpДа
Output voltage ovpДа
Output voltage pokНет
Output voltage scpДа
Output voltage uvpДа
Transient response250us
Input voltage surge100V
Output voltage mtbf350000h
Output voltage ovloДа
Output voltage trimДа
Output voltage uvloДа
Частота перекл.300kHz
Сопр. изоляции1000MOhm
Output current limit110%
Output voltage aging±0.1%
Output voltage clockНет
Output voltage noise150mV
Output voltage pgoodНет
Output voltage senseНет
Входной ток без нагрузки30mA
Емк. изоляции1000pF
Output voltage enableНет
Output voltage ripple100mV
Output voltage weight30g
Output voltage ac failНет
Output voltage coolingFree air convection
Output voltage dc failНет
Output voltage disableНет
Output voltage fan pwmНет
Output voltage package2"x1"
Входной ток при полной нагрузке630mA
Input voltage transient50V
Точность выходного напряжения±2%
Output voltage fan failНет
Output voltage fan lifeНет
Output voltage fan mtbfНет
Output voltage fan tachНет
Output voltage fan wireНет
Output voltage hot swapНет
Output voltage humidity95%
Output voltage mountingTHT
Макс. темп. хр.105°C
Мин. темп. хр.-40°C
Макс. частота переключения330kHz
Мин. частота переключения270kHz
Output voltage fan colorНет
Output voltage fan noiseНет
Output voltage fan powerНет
Output voltage fan speedНет
Output voltage hold time10ms
Output voltage isolation1500VDC
Output voltage overshoot5%
Output voltage pin count6
Output voltage soft stopНет
Output voltage temp failНет
Output voltage transient±5%
Защита от КЗДа
Макс. раб. темп.60°C
Мин. раб. темп.-25°C
Output voltage adjustment±10%
Output voltage dimensions50.8x25.4x10.2mm
Output voltage efficiency81%
Output voltage fan weightНет
Output voltage input failНет
Output voltage power goodНет
Output voltage soft startДа
Output voltage undershoot5%
Output voltage fan airflowНет
Output voltage fan bearingНет
Output voltage fan controlНет
Output voltage fan currentНет
Output voltage fan voltageНет
Output voltage output failНет
Output voltage fan materialНет
Output voltage fan mountingНет
Output voltage fan pwm lifeНет
Output voltage fan pwm mtbfНет
Output voltage fan pwm wireНет
Output voltage input filterPi filter
Output voltage output power15W
Output voltage remote senseНет
Output voltage startup time20ms
Output voltage case materialметалл
Output voltage current shareНет
Output voltage fan connectorНет
Output voltage fan pwm colorНет
Output voltage fan pwm noiseНет
Output voltage fan pwm powerНет
Output voltage input voltage18-36V
Output voltage power density15W/in³
Output voltage recovery time500us
Output voltage remote on offНет
Output voltage fan dimensionsНет
Output voltage fan pwm weightНет
Output voltage output current3A
Output voltage output voltage5V
Output voltage fan pwm airflowНет
Output voltage fan pwm bearingНет
Output voltage fan pwm currentНет
Output voltage fan pwm voltageНет
Output voltage line regulation±0.2%
Output voltage load regulation±0.5%
Output voltage synchronizationНет
Output voltage fan pwm materialНет
Output voltage fan pwm mountingНет
Output voltage series operationНет
Output voltage thermal shutdownДа
Output voltage fan pwm connectorНет
Output voltage fan pwm frequencyНет
Output voltage fan speed controlНет
Output voltage fan pwm dimensionsНет
Output voltage fan pwm duty cycleНет
Output voltage parallel operationНет
Output voltage fan static pressureНет
Output voltage long term stability±0.5%
Output voltage redundant operationНет
Output voltage storage temperature-40°C to +105°C
Output voltage switching frequency300kHz
Output voltage isolation resistance1000MOhm
Output voltage fan pwm speed controlНет
Output voltage isolation capacitance1000pF
Output voltage operating temperature-25°C to +60°C
Output voltage overcurrent protectionДа
Output voltage overvoltage protectionДа
Output voltage fan pwm static pressureНет
Output voltage temperature coefficient±0.02%/°C
Output voltage undervoltage protection90%
Output voltage short circuit protectionДа
