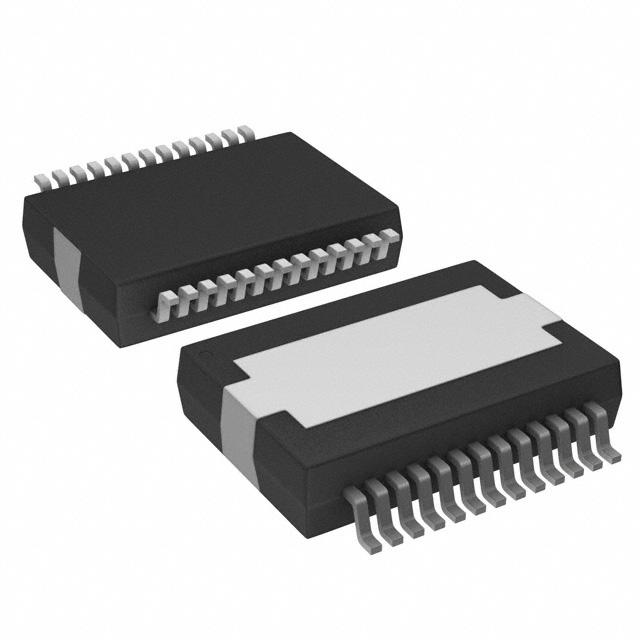

УНЧ 340Вт класс D 24-HSOP TDA8950TH/N1,118
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
20 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 298,56 |
| от 2 | 7 042,95 |
| от 3 | 6 840,05 |
| от 4 | 6 661,57 |
| от 6 | 6 540,90 |
Описание
Микросхема УНЧ класса D от NXP. Работает при напряжении от ±12.5 до ±40 В, выдает до 150 Вт на канал при нагрузке 4 Ом. Выполнена в корпусе 24-HSOP. Применяется в автомобильных и портативных аудиосистемах, а также в профессиональном звукоусилении.
Технические характеристики
| Gain se | 30dB |
| Корпус | 24-HSOP |
| Gain btl | 36dB |
| Тип монтажа | SMD |
| Кол-во выводов | 24 |
| Clock type | Internal or external clock |
| Тип входа | Stereo full differential inputs |
| Thd plus n | 10% |
| Описание | 2 x 150 W class-D power amplifier |
| Артикул | TDA8950TH/N1,118 |
| Применение | DVD, Mini and micro receiver, Home Theater In A Box (HTIAB) system, High-power speaker system |
| Производитель | NXP Semiconductors |
| Configurations | Stereo Single-Ended (SE), Mono Bridge-Tied Load (BTL) |
| Frequency type | Fixed frequency |
| Switching type | Zero dead time switching |
| Thd plus n low | 0.5% |
| Operating modes | Standby, Mute, Operating |
| Версия корпуса | SOT566-3 |
| Макс. напр. пит. | -40V |
| Мин. напр. пит. | -12.5V |
| Напряжение питания тип. | -35V |
| Modulation type btl | BD modulation |
| Совместимость по выводам с | TDA8920B |
| Защита | Overvoltage protection, Overtemperature protection, Overcurrent protection, Output current limiting, Thermal FoldBack (TFB), Short-circuit proof across load |
| Lc filter inductance | 22uH |
| Output power typical | 2 x 150W |
| Lc filter capacitance | 680nF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 85°C |
| Макс. раб. темп. | 85°C |
| Speaker load impedance se | 4ohm |
| Speaker load impedance btl | 8ohm |
| Total quiescent current max | 75mA |
| Total quiescent current typ | 50mA |
| Описание (англ.) | POWER AMP, Output Power:150W; Amplifier Class:D; No. of Channels:2; Supply Voltage Range:± 12.5V to ± 40V ; Load Impedance:4ohm; Operating Temperature Min:-40°C |
| Speaker load impedance se alt | 6ohm |
| Output power se 4ohm 10thd 37v | 150W |
| Output power se 4ohm 10thd 39v | 170W |
| Output power se 6ohm 10thd 37v | 100W |
| Supply voltage operating range | -12.5V to -40V |
| Output power btl 8ohm 10thd 37v | 300W |
| Output power se 4ohm 0.5thd 37v | 100W |
| Supply voltage dc adjusted range | -12.5V to -32.5V |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Overvoltage protection supply voltage max | 90V |
| Overvoltage protection supply voltage min | 85V |
