УНЧ 2x40Вт (14.4В/2 Ом), 40дБ
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
118 шт.
Норм. уп.: 23
Цены поставщиков
Склад 39
В наличии:105 шт.
Срок поставки: до недели
Норм. уп.: 23
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 539,57 |
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 23
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 637,93 |
| от 2 | 611,39 |
| от 4 | 586,40 |
| от 7 | 568,03 |
| от 13 | 551,15 |
Описание
Усилитель мощности звуковой частоты (УНЧ) от NXP. Микросхема выдает 2x40 Вт при питании 14,4 В и нагрузке 2 Ом, максимальная мощность достигает 2x55 Вт. Коэффициент усиления составляет 40 дБ, компонент выпускается в корпусе DBS13P. Применяется в автомобильных аудиосистемах и активной акустике.
Технические характеристики
| Корпус | DBS9P |
| Особенности | thermally protected, reverse polarity safe, ESD protection, load dump protection, short-circuit safe to ground, VP and across load, no switch-on/switch-off plop, fixed gain, diagnostic facility (distortion, short-circuit and temperature detection), good ripple rejection, mode select switch (operating, mute and standby), low output offset voltage, flexible leads, low thermal resistance, requires very few external components |
| Тип монтажа | Выводной |

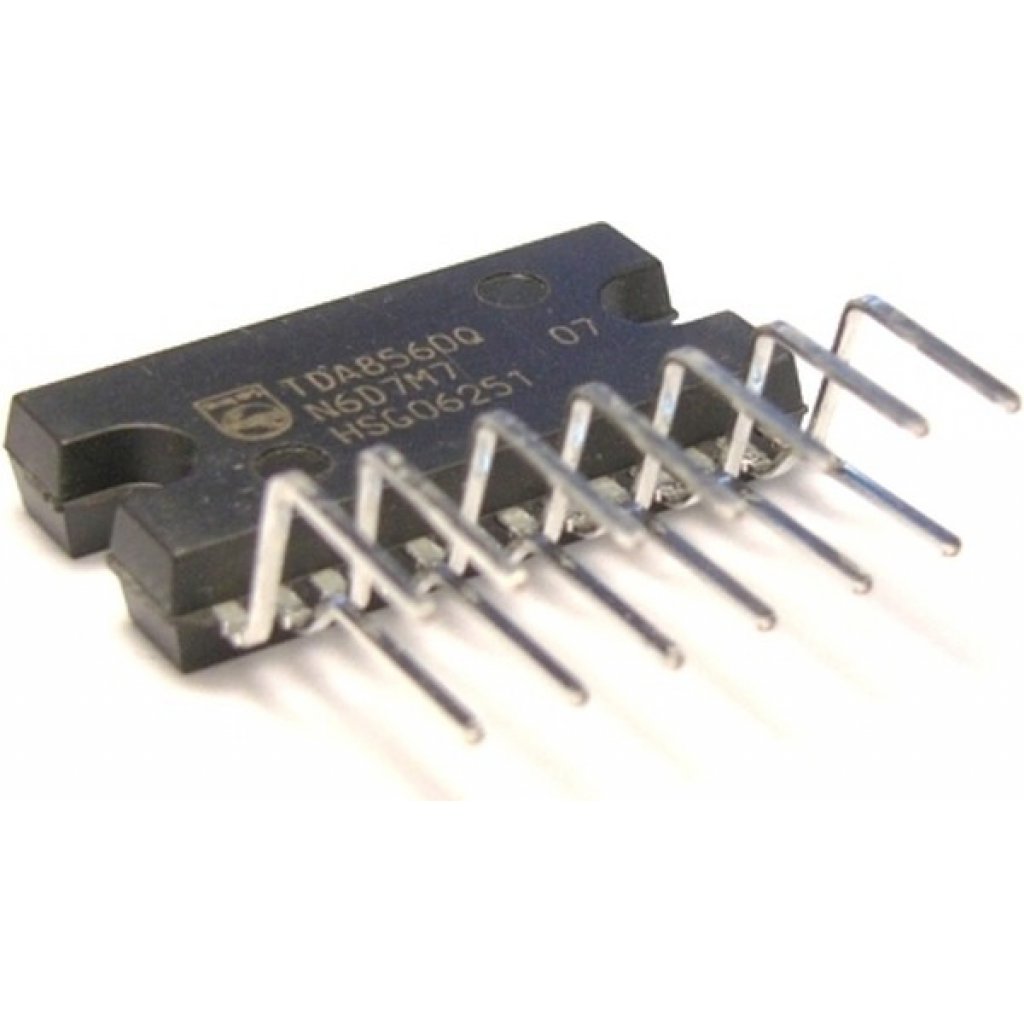

| Компонент | TDA8560Q |
| Описание | 2x40W/2Ω stereo BTL car radio power amplifier with diagnostic facility |
| Длина вывода | 12mm |
| Load impedance | 2Ω and 4Ω |
| Входное сопротивление | 30kΩ typ (25kΩ min) |
| Ток в режиме ожидания | 0.1μA typ, 100μA max |
| Closed loop gain | 40dB (39-41dB) |
| Выходное DC напряжение | 7.0V typ |
| Output power 2ohm | 40W typ (THD=10%, VP=14.4V) |
| Output power 4ohm | 25W typ (THD=10%, VP=14.4V) |
| Ток покоя | 115mA typ (180mA max) |
| Switch on current | max 40μA |
| Channel separation | 50dB typ (Rs=10kΩ) |
| Mode switch current | 15μA typ, 40μA max at V11=14.4V |
| Темп. хранения | -55 to +150°C |
| Noise output voltage | max 250μV (Rs=0Ω) |
| Output configuration | BTL stereo |
| Output offset voltage | max 200mV DC |
| Diagnostic output type | open collector |
| Supply ripple rejection | 45dB typ (Rs=0Ω) |
| Общая рассеиваемая мощность | max 60W |
| Тип упаковки | Tube (туба) |
| Mode switch voltage mute | 3.3-6.4V |
| Reverse polarity voltage | max -6V |
| Supply voltage operating | 6.0-18V |
| Diagnostic output voltage | max 0.6V (any short-circuit or clipping) |
| Short circuit safe voltage | 18V |
| Mode switch voltage standby | 0-2V |
| Supply voltage ac operating | 8.5-18V |
| Load dump protection voltage | 45V during 50ms, tr>=2.5ms |
| Supply voltage non operating | max 30V |
| Virtual junction temperature | max 150°C |
| Описание (англ.) | PA 2x40W BTL (14.4V/2 Ом), max 2x55W, Gv=40dB |
| Mode switch voltage operating | 8.5V to VP |
| Темп. окр. среды | -40 to +85°C |
| Repetitive peak output current | 7.5A |
| Temperature detection threshold | 150°C virtual junction |
| Тепловое сопр. переход-корпус | 1.3K/W |
| Non repetitive peak output current | 10A |
| Тепловое сопротивление переход-среда | 40K/W |
