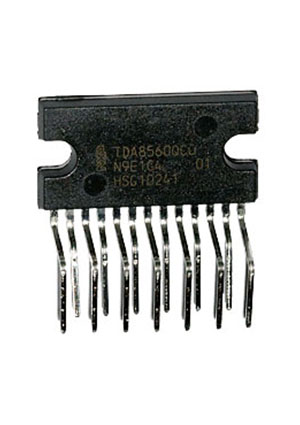

TDA8560Q/N1.112
У поставщика
ПроизводительNEX-NXP
У поставщиков
2 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 552,50 |
| от 2 | 1 459,35 |
| от 20 | 1 447,05 |
Описание
Усилитель мощности звуковой частоты TDA8560Q от NEX-NXP. Работает при напряжении от 6 до 18 В, выдаёт до 40 Вт на нагрузку 2 Ом или 25 Вт на 4 Ом. Выполнен в корпусе DBS13P для монтажа в отверстия. Подходит для автомобильных аудиосистем и портативной акустики.
Технические характеристики
| Тип монтажа | THT |
| Кол-во выводов | 13 |
| Тип упаковки | DBS13P |
| Load impedance | 2Ω or 4Ω |
| Версия корпуса | SOT141-6 |
| Output power 2ohm | 40W |
| Output power 4ohm | 25W |
| Channel separation | 50dB |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 6.0V |
| Напряжение питания тип. | 14.4V |
| Input impedance min | 25kΩ |
| Input impedance typ | 30kΩ |
| Макс. ток дежурного режима | 100µA |
| Standby current typ | 0.1µA |
| Load dump voltage max | 45V |
| Макс. ток покоя | 180mA |
| Ток покоя тип. | 115mA |
| Switch on current max | 40mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Noise output voltage max | 250µV |
| Макс. общая рассеиваемая мощность | 60W |
| Closed loop voltage gain max | 41dB |
| Closed loop voltage gain min | 39dB |
| Closed loop voltage gain typ | 40dB |
| Dc output offset voltage max | 200mV |
| Reverse polarity voltage max | -6V |
| Supply voltage ripple rejection | 45dB |
| Supply voltage non operating max | 30V |
| Virtual junction temperature max | 150°C |
| Diagnostic output voltage low max | 0.6V |
| Operating ambient temperature max | +85°C |
| Operating ambient temperature min | -40°C |
| Repetitive peak output current max | 7.5A |
| Тепл. сопр. переход-корпус | 1.3K/W |
| Non repetitive peak output current max | 10A |
| Термосопротивление переход-среда | 40K/W |
