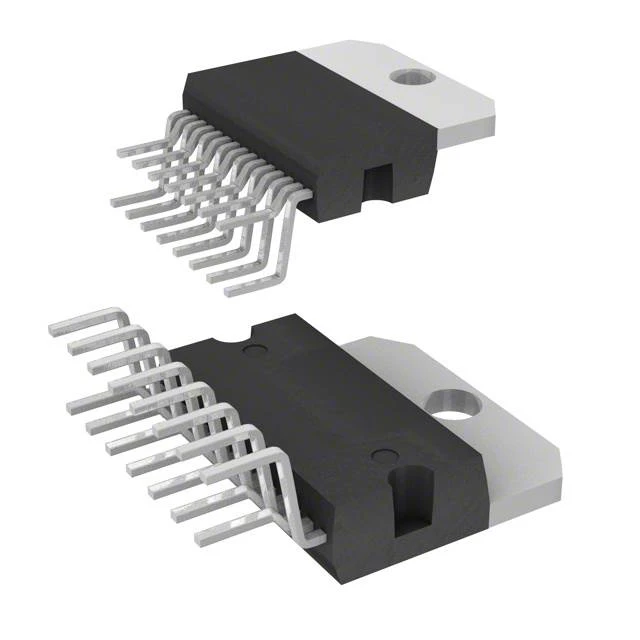

УНЧ 2x5Вт TDA7496
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
29 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 336,31 |
| от 3 | 321,20 |
| от 6 | 306,97 |
| от 11 | 296,50 |
| от 25 | 286,90 |
Описание
TDA7496 — это интегральная микросхема усилителя мощности звуковой частоты (УНЧ) от STMicroelectronics. Она обеспечивает выходную мощность 2x5 Вт, что делает её подходящей для стереофонических аудиосистем. Микросхема отличается низким уровнем искажений и встроенной защитой от короткого замыкания, применяется в телевизорах, портативных колонках и мультимедийных устройствах.
Технические характеристики
| Корпус | Multiwatt15 |
| Особенности | short circuit protection, thermal overload protection, soft clipping, linear volume control DC coupled with power op amp, stand-by and mute functions, no Boucherot cell, no ST-BY RC input network, single supply up to 35V, pin-to-pin compatible with TDA7496S, TDA7496SA, TDA7495, TDA7495SA, TDA7494S, TDA7494SA |
| Тип монтажа | THT |
| Полоса пропускания | 0.6MHz |
| Gain type | internally fixed |
| Кол-во выводов | 15 |
| Вых. мощность | 5W + 5W (stereo) at RL=8Ω, THD=10%, VCC=22V; 4W at THD=1%; at 4Ω, VCC=12V: 2.1W (THD=10%), 1.0W (THD=1%) |
| Корпус | Multiwatt-15 (vertical) |
| Slew rate max | 8V/µs |
| Slew rate min | 5V/µs |
| Amplifier class | AB |
| Input signal max | 2.8Vrms |
| Макс. напр. пит. | 32V |
| Мин. напр. пит. | 10V |
| Input impedance min | 22.5kΩ |
| Input impedance typ | 30kΩ |
| Closed loop gain max | 31.5dB |
| Closed loop gain min | 28.5dB |
| Closed loop gain typ | 30dB |
| Monitor out gain max | 1.5dB |
| Monitor out gain min | -1.5dB |
| Monitor out gain typ | 0dB |
| Mute attenuation max | 65dB |
| Mute attenuation min | 50dB |
| Output dc offset max | 200mV |
| Output noise mute max | 150µV |
| Output noise mute typ | 60µV |
| Макс. ток покоя | 50mA |
| Ток покоя тип. | 25mA |
| Attenuation min volume | 80dB |
| Mute bias current mute | 1µA to 5µA |
| Mute bias current play | 0.2µA to 2µA |
| Output peak current max | 1.3A |
| Output peak current typ | 1.0A |
| Standby bias current on | 80µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Quiescent output voltage | 11V |
| Variable output load min | 2kΩ |
| Mute voltage threshold on | 3.5V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Mute voltage threshold off | 1.5V |
| Thermal muting temperature | 150°C |
| Output noise max volume max | 800µV |
| Output noise max volume typ | 500µV |
| Абс. макс. напряжение питания | 35V |
| Макс. общая рассеиваемая мощность | 15W at Tamb=80°C |
| Standby voltage threshold on | 3.5V |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | AMP PWR AB 5+5W MULTIWATT15 |
| Standby quiescent current max | 1mA |
| Standby quiescent current typ | 0.6mA |
| Standby voltage threshold off | 1.5V |
| Total harmonic distortion typ | 0.4% at 1W, 1kHz, Gv=30dB |
| Volume control dc voltage max | 7V |
| Variable output resistance max | 100Ω |
| Variable output resistance typ | 30Ω |
| Output noise max attenuation max | 250µV |
| Output noise max attenuation typ | 100µV |
| Standby bias current play or mute | -5µA to -20µA |
| Thermal resistance junction case max | 4.6°C/W |
| Thermal resistance junction case typ | 4°C/W |
| Supply voltage rejection max volume typ | 39dB |
| Thermal resistance junction ambient max | 35°C/W |
| Supply voltage rejection max attenuation typ | 65dB |
