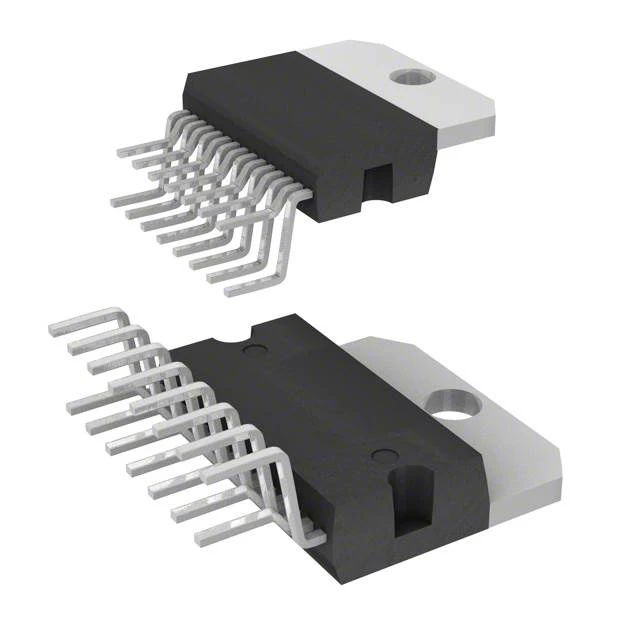

УНЧ 70Вт (2x35В/8 Ом) TDA7294V
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
148 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:148 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 238,77 |
| от 19 | 225,57 |
| от 50 | 215,10 |
| от 75 | 205,90 |
| от 150 | 199,67 |
Описание
TDA7294V — это высококачественная микросхема усилителя мощности звуковой частоты (УНЧ) от STMicroelectronics. Она способна развивать выходную мощность до 70 Вт при напряжении питания 2x35 В и нагрузке 8 Ом. Благодаря низкому уровню искажений и широкому диапазону питающих напряжений, эта микросхема широко применяется в Hi-Fi аудиотехнике, активных колонках и бытовых усилителях.
Технические характеристики
| Корпус | Multiwatt15V |
| Тип монтажа | THT |
| Кол-во выводов | 15 |
| Скорость нарастания | 10V/µs |
| Тип упаковки | Multiwatt |
| Входное сопротивление | 100kΩ |
| Music power 4ohm | 100W |
| Music power 6ohm | 100W |
| Music power 8ohm | 100W |
| Mute attenuation | 80dB |
| Tab connected to | -VS |
| Mute on threshold | 1.5V |
| Frequency response | 20Hz to 20kHz (-3dB) |
| Входной ток смещения | 500nA |
| Mute off threshold | 3.5V |
| Макс. напр. пит. | ±40V |
| Мин. напр. пит. | ±10V |
| Input noise voltage | 2µV (A-weighted), 5µV (20Hz-20kHz) |
| Пиковый выходной ток | 10A |
| Standby attenuation | 90dB |
| Вх. ток смещ. | 100nA |
| Вх. напр. смещ. | 10mV |
| Standby on threshold | 1.5V |
| Output power rms 4ohm | 70W |
| Output power rms 6ohm | 70W |
| Output power rms 8ohm | 70W |
| Макс. рассеиваемая мощность | 50W |
| Макс. ток покоя | 65mA |
| Мин. ток покоя | 20mA |
| Ток покоя тип. | 30mA |
| Standby off threshold | 3.5V |
| Open loop voltage gain | 80dB |
| Макс. темп. хр. | 150°C |
| Макс. темп. перехода | 150°C |
| Supply voltage rejection | 75dB typ at 100Hz |
| Суммарный коэффициент гармоник | 0.005% (typical at 5W, 1kHz) |
| Диап. раб. темп. | 0 to 70°C |
| Абс. макс. напряжение питания | 50V |
| Closed loop voltage gain typ | 30dB |
| Темп. тепловой защиты | 145°C |
| Closed loop voltage gain range | 24 to 40dB |
| Тепловое сопр. переход-корпус | 1.5 °C/W |
