Документация

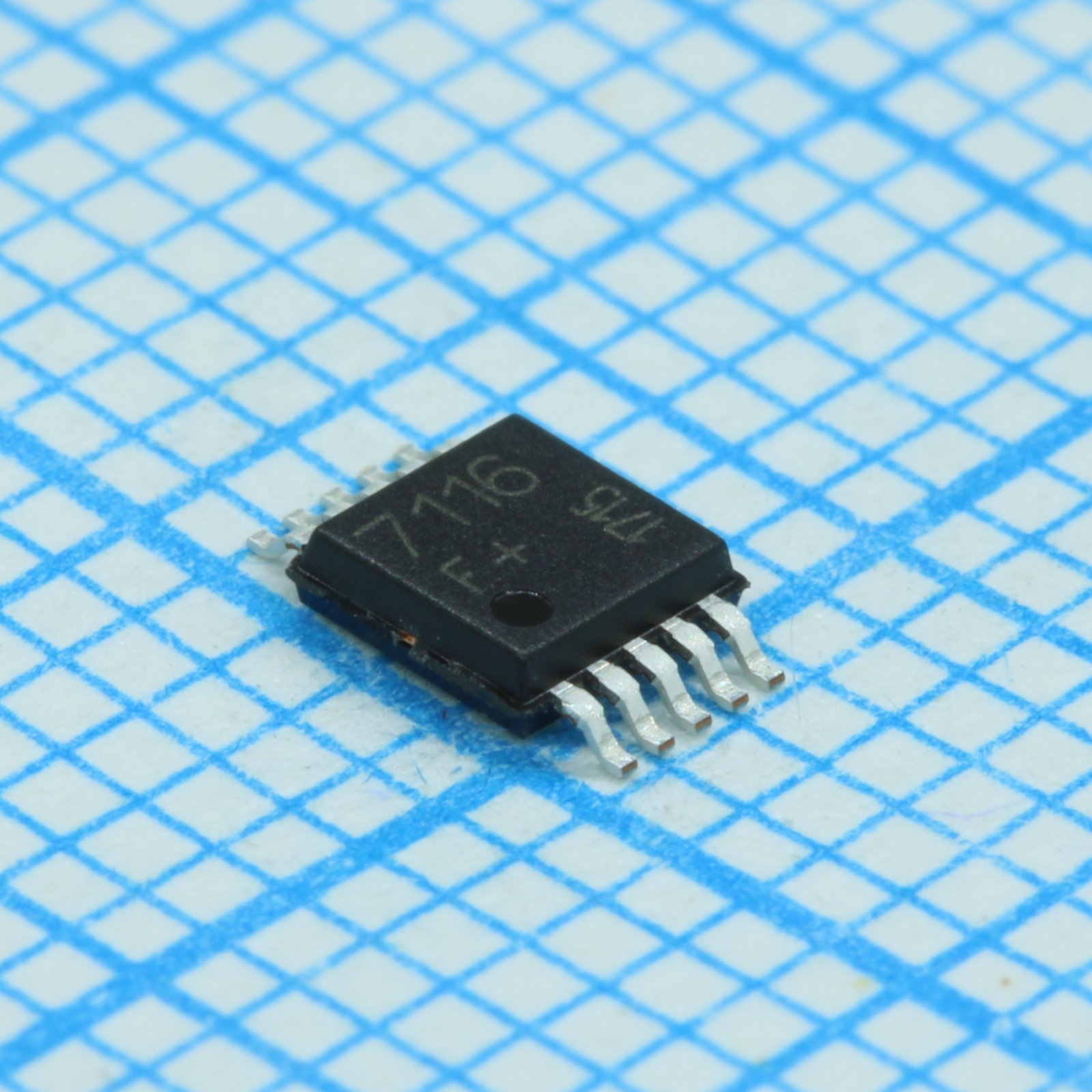

Трансмиттер ASK/FSK 434МГц питание 3.3В 10-Pin TSSOP лента на катушке
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
23 шт.
Норм. уп.: 150
Цены поставщиков
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 442,45 |
| от 4 | 437,20 |
| от 7 | 430,65 |
| от 14 | 421,98 |
| от 27 | 409,86 |
Описание
Микросхема-трансмиттер TDA7116FHTMA1 от Infineon предназначена для передачи сигналов в форматах ASK и FSK. Работает при напряжении питания 3.3 В и выпускается в компактном корпусе TSSOP-10. Применяется в системах дистанционного управления, беспроводной сигнализации и устройствах для «умного дома».
Технические характеристики
| Контактов | 1: CLKOUT - Clock Driver Output (847.5 kHz); 2: VS - Voltage Supply; 3: GND - Ground; 4: FSKOUT - Frequency Shift Keying Switch Output; 5: COSC - Crystal Oscillator Input (13.56 MHz); 6: ASKDTA - Amplitude Shift Keying Data Input; 7: FSKDTA - Frequency Shift Keying Data Input; 8: PAGND - Power Amplifier Ground; 9: PAOUT - Power Amplifier Output (868 MHz); 10: PDWN - Power Down Mode Control |
| Корпус | TSSOP-10 |
| Упаковка | tape and reel |
| Особенности | fully integrated frequency synthesizer, VCO without external components, ASK and FSK modulation, high efficiency power amplifier, low supply current, power down mode, crystal oscillator 13.56 MHz, FSK-switch, divided clock output for µC, low external component count |
| Тип монтажа | SMD |
| Кол-во выводов | 10 |
| Modulation | ASK/FSK |
| Описание | 868 MHz ASK/FSK Transmitter in 10-pin Package |
| Артикул | TDA7116F |
| Power modes | Power Down Mode, PLL Enable Mode, Transmit Mode |
| Применение | Tire pressure monitoring systems, Keyless entry systems, Remote control systems, Alarm systems, Communication systems |
| Производитель | Infineon Technologies |
| Код заказа | SP000611114 |
| Макс. напр. пит. | 4.0V |
| Мин. напр. пит. | 2.1V |
| Макс. диапазон частот | 870MHz |
| Frequency range min | 866MHz |
| Output power typical | 10dBm |
| Clock output frequency | 847.5kHz |
| Ном. напряжение питания | 3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Crystal oscillator frequency | 13.56MHz |
| Описание (англ.) | RF Transmitter ASK/FSK 3.3V 10-Pin TSSOP T/R |
