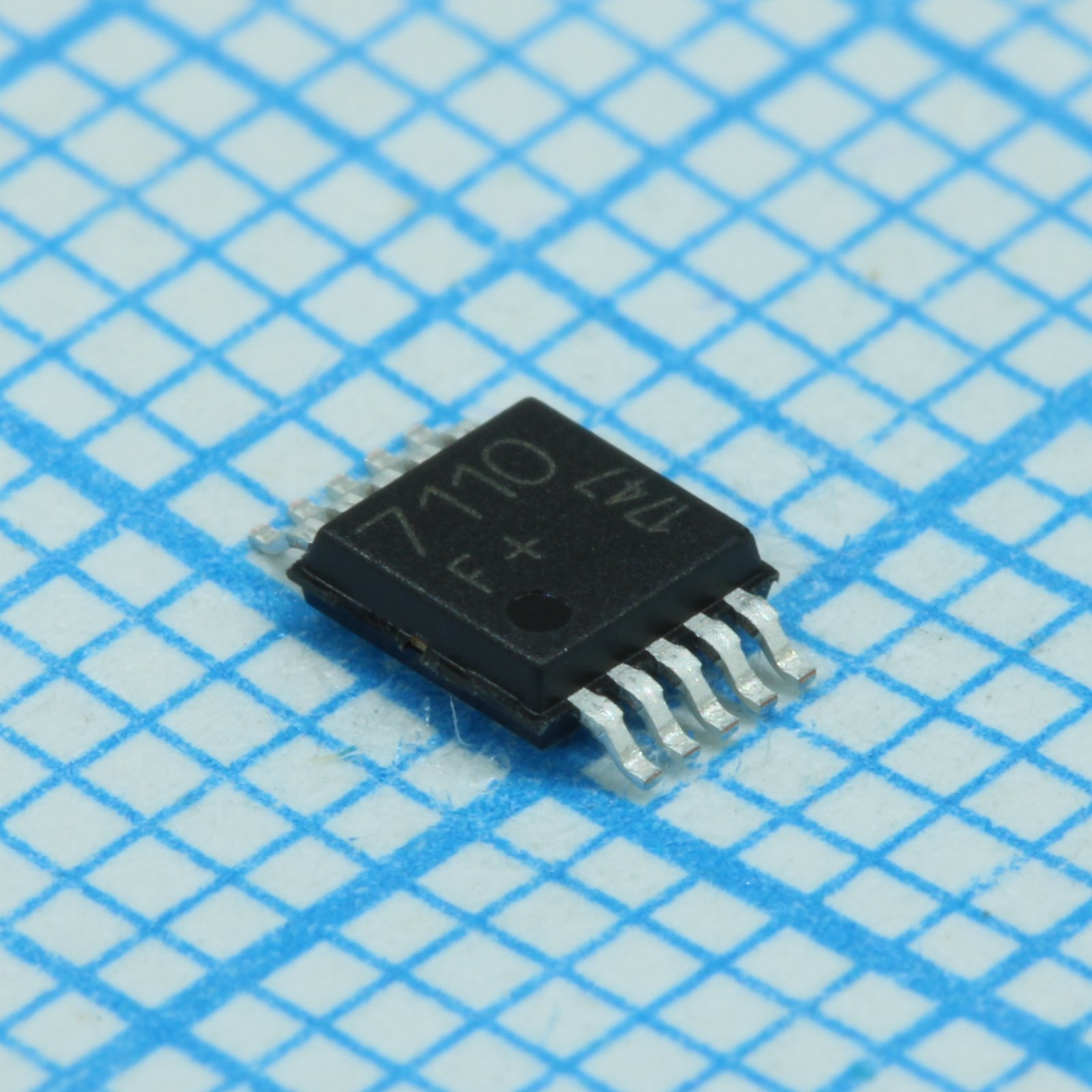

Трансмиттер TDA7110FHTMA1 / TSSOP1-0
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
209 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:209 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 106,06 |
| от 13 | 104,33 |
| от 25 | 102,05 |
| от 50 | 98,87 |
| от 99 | 94,76 |
Описание
TDA7110FHTMA1 — это интегрированный радиопередатчик (трансмиттер) от Infineon Technologies. Компонент выполнен в компактном корпусе TSSOP-10 и предназначен для беспроводной передачи данных в диапазоне ISM (868/915 МГц). Устройство отличается низким энергопотреблением и высокой выходной мощностью, что делает его оптимальным для систем дистанционного управления, телеметрии и «умного дома».
Технические характеристики
| Корпус | TSSOP-10 |
| Особенности | fully integrated frequency synthesizer, VCO without external components, ASK and FSK modulation, high efficiency power amplifier, low supply current, power down mode, FSK-switch, divided clock output for microcontroller, low external component count |
| Тип монтажа | SMD |
| Компонент | TDA7110FHTMA1 |
| Кол-во выводов | 10 |
| Modulation | ASK, FSK |
| Описание | 434 MHz ASK/FSK Transmitter in 10-pin package |
| Power modes | Power Down Mode, PLL Enable Mode, Transmit Mode |
| Применение | Keyless entry systems, Remote control systems, Alarm systems, Communication systems |
| Производитель | Infineon Technologies |
| Вых. мощность | typically 10 dBm |
| Pin function | VS: Voltage Supply; GND: Ground; COSC: Crystal Oscillator Input (13.56 MHz); PDWN: Power Down Mode Control; PAGND: Power Amplifier Ground; PAOUT: Power Amplifier Output (434 MHz); ASKDTA: Amplitude Shift Keying Data Input; CLKOUT: Clock Driver Output (847.5 kHz); FSKDTA: Frequency Shift Keying Data Input; FSKOUT: Frequency Shift Keying Switch Output |
| Диап. частот | 433 MHz ... 435 MHz |
| Order information | Тип: TDA7110F; Корпус: PG-TSSOP-10; Availability: tape and reel; Код заказа: SP000611108 |
| Темп. диапазон | -40°C ... +85°C |
| Datasheet revision | V 1.0, February 2009 |
| Диапазон питания | 2.1 V ... 4 V |
| Clock output frequency | 847.5 kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Crystal oscillator frequency | 13.56 MHz |
| Описание (англ.) | RF Transmitter ASK/FSK 3.3V 10-Pin TSSOP T/R |
