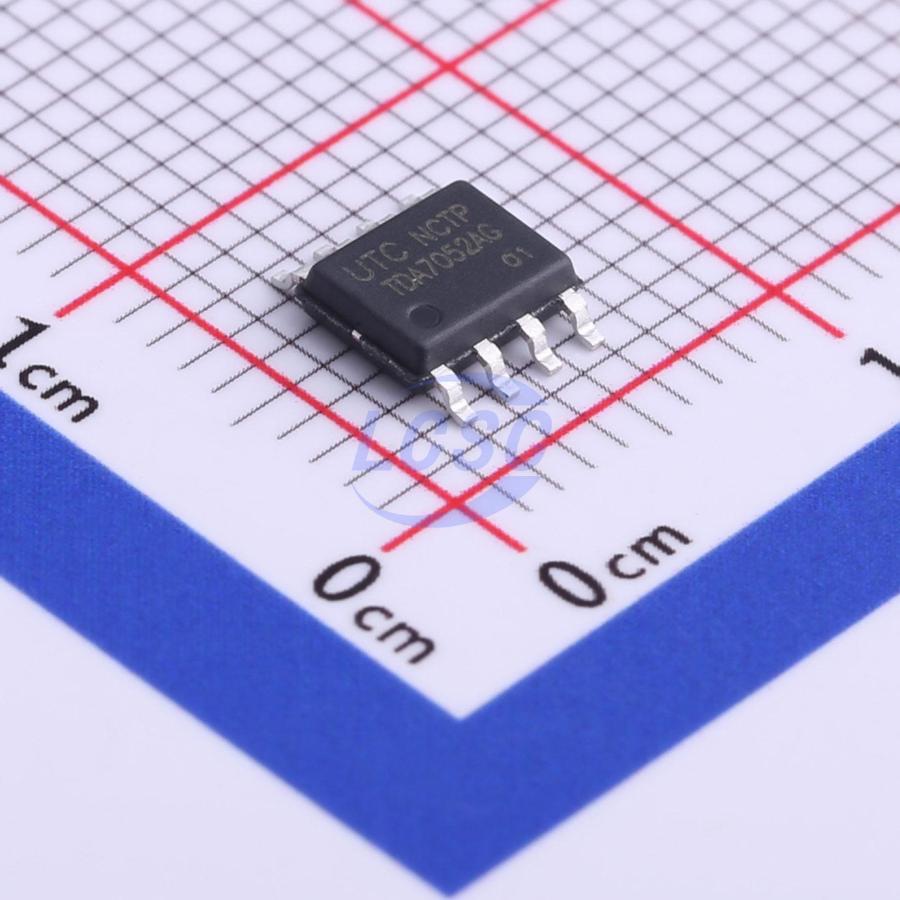

Аудиоусилитель TDA7052AG-S08-R
У поставщика
ПроизводительUTC
КатегорияУсилители низкой частоты
У поставщиков
22 822 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:18 497 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,46 |
| от 140 | 25,40 |
| от 234 | 23,67 |
| от 387 | 22,29 |
| от 642 | 21,31 |
Склад 13
В наличии:4 325 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,46 |
| от 120 | 26,97 |
| от 240 | 24,98 |
| от 479 | 23,25 |
| от 957 | 22,10 |
Описание
Усилитель мощности звуковой частоты TDA7052AG-S08-R производства UTC (Unisonic Technologies). Микросхема предназначена для построения компактных аудиоустройств с низким энергопотреблением. Особенностью модели является встроенная защита от короткого замыкания и тепловая защита, что обеспечивает надежную работу. Применяется в портативной электронике, радиоприемниках и бытовой аудиотехнике.
Технические характеристики
| Корпус | SOP-8 |
| Особенности | Low power consumption, DC volume control, Mute mode, No switch-on/off clicks, Short-circuit proof, Good overall stability, Low HF radiation, Few external components, Thermal protection, ESD protected on all pins, Missing Current Limiter (MCL) |
| Тип монтажа | SMD |
| Полоса пропускания | 0.02kHz to 300kHz |
| Кол-во выводов | 8 |
| Вых. мощность | 1.0W to 1.1W |
| Volume control | DC voltage control |
| Ток управления | 70uA to 80uA |
| Входное сопротивление | 15kΩ to 25kΩ |
| Voltage gain max | 34.5dB to 36.5dB |
| Gain control range | 75dB to 80dB |
| Short circuit time | 1hr |
| Макс. напр. пит. | 18V |
| Output configuration | BTL mono |
| Диапазон питания | 4.5V to 18V |
| Input voltage pin2 max | 8V |
| Input voltage pin4 max | 8V |
| Total quiescent current | 7mA to 12mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dc output offset voltage | 0mV to 150mV |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55°C to +150°C |
| Суммарный коэффициент гармоник | 0.3% to 1% |
| Total power dissipation dip8 | 1.25W |
| Total power dissipation sop8 | 0.8W |
| Описание (англ.) | SOP-8-4.0mm Audio Power OpAmps ROHS |
| Noise output voltage max gain | 210uV |
| Noise output voltage min gain | 20uV to 30uV |
| Repetitive peak output current | 1.25A |
| Supply voltage ripple rejection | 38dB to 46dB |
| Non repetitive peak output current | 1.5A |
| Диапазон темп. окр. | -40°C to +85°C |
