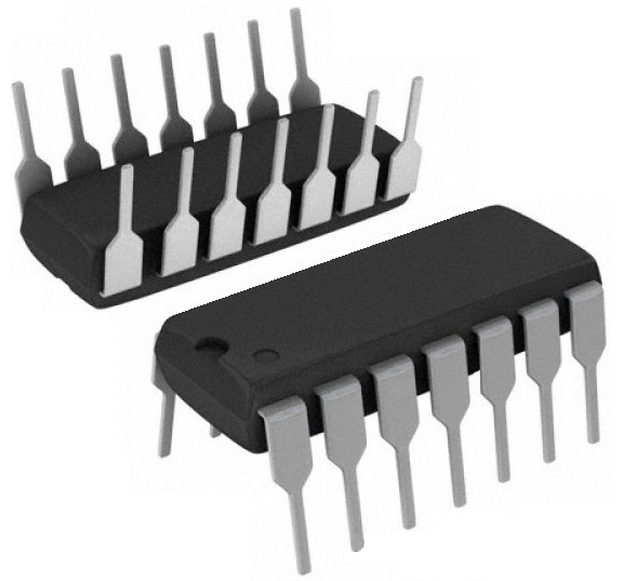

Микросхема TDA16846
У поставщика
У поставщиков
563 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:563 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 192,22 |
| от 8 | 189,54 |
| от 15 | 186,14 |
| от 25 | 181,48 |
| от 75 | 175,15 |
Описание
Микросхема TDA16846 от Infineon — контроллер для обратноходовых преобразователей и коррекции коэффициента мощности. Работает от опорного напряжения 5 В, поддерживает частоту в режиме ожидания 20 кГц и оснащена защитой от перенапряжения (отключение при 16 В). Выпускается в корпусах P-DIP-14 для монтажа в отверстия и P-DSO-14 для поверхностного монтажа. Применяется в импульсных источниках питания промышленной и бытовой электроники.
Технические характеристики
| Корпус | P-DIP-14 |
| Особенности | Line Current Consumption with PFC, Low Power Consumption, Stable and Adjustable Standby Frequency, Very Low Start-up Current, Soft-Start for Quiet Start-up, Free usable Fault Comparators, Synchronization and Fixed Frequency Facility, Over- and Undervoltage Lockout, Switch Off at Mains Undervoltage, Mains Voltage Dependent Fold Back Point Correction, Continuous Frequency Reduction with Decreasing Load, Adjustable and Voltage Dependent Ringing Suppression Time |
| Тип монтажа | Выводной |
| Кол-во выводов | 14 |
| Технология | Bipolar IC |
| Применение | Flyback converters, Power Factor Correction |
| Описание | Controller for Switch Mode Power Supplies Supporting Low Power Standby and Power Factor Correction |
| Package dip | P-DIP-14-3 |
| Артикул | TDA16846 |
| Применение | TV, VCR, SAT receivers, PC monitors |
| Производитель | Infineon Technologies |
| Mounting dip | THT |
| Package soic | P-DSO-14-3 |
| Mounting soic | SMD |
| Ordering codes | TDA16846: Q67000-A9377; TDA16847: Q67000-A9378; TDA16846G: Q67006-A9430; TDA16847G: Q67006-A9412 |
| Варианты корпуса | P-DIP-14-3, P-DSO-14-3 |
| Mounting options | THT, SMD |
| Опорное напряжение | 5V |
| Standby frequency | 20kHz |
| Supply voltage vcc | 16V |
| Internal resistor 1 | 30kΩ |
| Internal resistor 2 | 75kΩ |
| Internal resistor 3 | 15kΩ |
| Internal resistor 4 | 1kΩ |
| Overvoltage lockout | 16V |
| Undervoltage lockout | 15/8V |
| Control voltage limit | 3.5V |
| Zero crossing threshold | 5V |
| Off time limit comparator | 3.5V |
| Fault comparator 1 threshold | 1V |
| Fault comparator 2 threshold | 1.2V |
| Zero crossing signal threshold | 25mV |
| Primary voltage check threshold | 1V |
| Primary current simulation threshold | 1.5V |
