Восьмиканальный высоковольтный драйвер, транзисторная сборка, инверторы флуоресцентных ламп
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
433 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:433 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,50 |
| от 20 | 96,05 |
| от 60 | 89,96 |
| от 100 | 85,42 |
| от 200 | 82,04 |
Описание

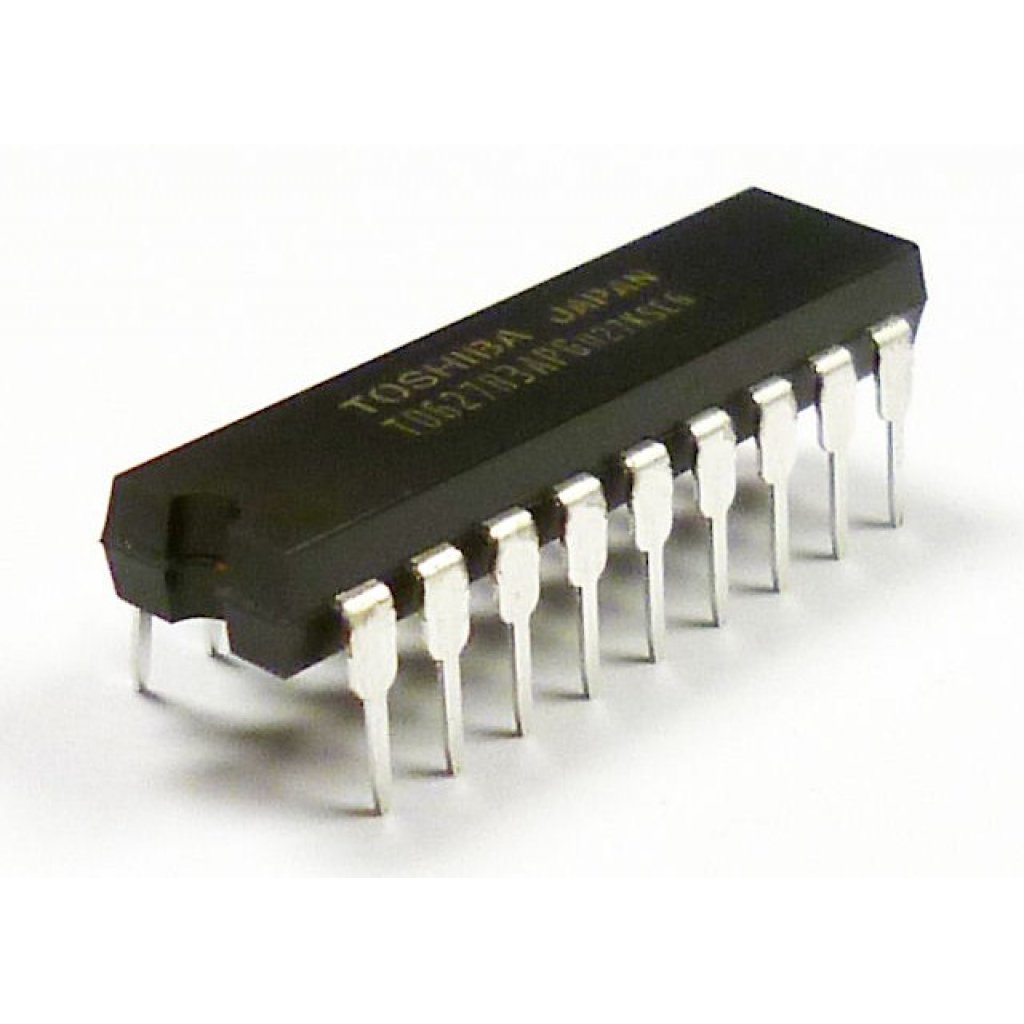

TD62783APG — восьмиканальный высоковольтный драйвер от Toshiba, выполненный в виде транзисторной сборки. Микросхема предназначена для управления инверторами флуоресцентных ламп и другими нагрузками, требующими коммутации высокого напряжения. Отличается наличием восьми независимых выходных каналов, что позволяет одновременно управлять несколькими устройствами.
Технические характеристики
| Вес | 1.478g |
| Каналы | 8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 18 |
| Описание | 8CH High-Voltage Source Driver |
| Тип выхода | source current |
| Артикул | TD62783APG |
| Clamp diodes | Да |
| Производитель | TOSHIBA |
| Код упаковки | P-DIP18-300-2.54-001 |
| Корпус | DIP18 |
| Макс. вх. напр. | 15V |
| Turn on delay typ | 0.15µs |
| Мин. вых. напряжение | 50V |
| Макс. напр. пит. | 50V |
| Turn off delay typ | 1.8µs |
| Input compatibility | TTL, 5V CMOS |
| Input voltage on max | 15V |
| Input voltage on min | 2.0V |
| Input voltage on typ | 5.0V |
| Input voltage off max | 0.8V |
| Input voltage off min | 0V |
| Power dissipation apg | 1.47W |
| Single supply voltage | Да |
| Supply current on max | 2.5mA/ch |
| Power dissipation afwg | 0.92W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Input current on vin24 max | 52µA |
| Input current on vin24 typ | 36µA |
| Макс. ток утечки | 100µA |
| Power dissipation apg ta85 | 0.76W |
| Input current on vin385 max | 260µA |
| Input current on vin385 typ | 180µA |
| Input voltage operating max | 12V |
| Power dissipation afwg note | 1.31W |
| Power dissipation afwg ta85 | 0.68W |
| Описание (англ.) | 8xDr. 50V 0,5A TTL/CMOS |
| Output current max per channel | -500mA |
| Clamp diode forward current max | 500mA |
| Clamp diode forward voltage max | 2.0V |
| Clamp diode reverse current max | 50µA |
| Clamp diode reverse voltage max | 50V |
| Output saturation voltage 100ma max | 1.8V |
| Output saturation voltage 250ma max | 1.9V |
| Output saturation voltage 350ma max | 2.0V |
| Рабочая температура | -40...+70C |
| Output current operating apg duty10 8ch | -260mA |
| Output current operating apg duty50 8ch | -59mA |
| Output current operating afwg duty10 8ch | -180mA |
| Output current operating afwg duty50 8ch | -38mA |
| Clamp diode forward current operating max | 400mA |
