Приемопередатчик полнодуплексный 20Mbps, с изолированным источником питания 5B, -40…+105°С, AEC-Q100
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
480 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 314,82 |
| от 14 | 298,26 |
| от 28 | 285,13 |
| от 55 | 273,57 |
| от 110 | 265,77 |
Описание

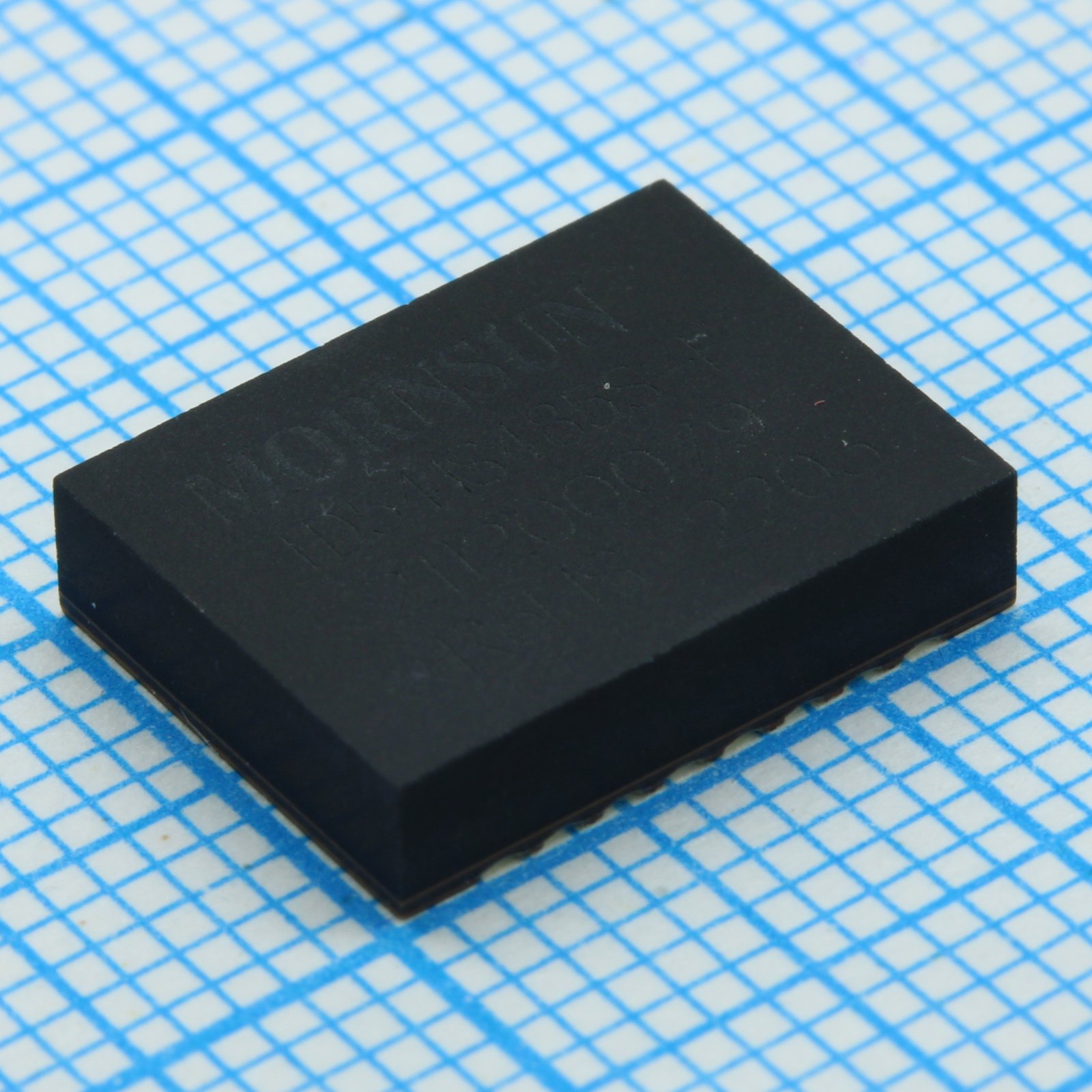

Приемопередатчик MORNSUN TD541S485S-F — это полнодуплексный изолированный трансивер RS485 со встроенным источником питания на 5 В. Работает на скорости до 20 Мбит/с в расширенном температурном диапазоне от -40 до +105°С и соответствует стандарту AEC-Q100. Выполнен в компактном корпусе DFN16. Подходит для промышленной автоматики, систем управления и автомобильной электроники.
Технические характеристики
| Cmti | >25kV/us |
| Тип | Full-duplex RS485 transceiver with isolated power |
| Корпус | DFN |
| Тип монтажа | SMD |
| Уровень MSL | 3 |
| Кол-во выводов | 16 |
| Стандарты | TIA/EIA-485A, AEC-Q100, EN62368 |
| Вес тип. | 0.9g |
| Корпус | DFN16 |
| Макс. скорость передачи данных | 20Mbps |
| Number of nodes | 256 |
| Напр. изоляции | 3000VDC |
| Supply voltage vcc | 4.5V to 5.5V |
| Supply voltage vio | 3.0V to 5.5V |
| Receiver hysteresis | 20mV |
| Сопр. изоляции | 1GΩ |
| Driver rise fall time | 60ns |
| Емк. изоляции | 3pF |
| Logic voltage support | 3.3V and 5V |
| Receiver rise fall time | 25ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Driver propagation delay | 25ns to 90ns |
| Supply current quiescent | 15mA to 30mA |
| Receiver propagation delay | 60ns to 150ns |
| Esd protection hbm bus pins | 15kV |
| Диап. раб. темп. | -40°C to +105°C |
| Receiver negative threshold | -200mV |
| Receiver positive threshold | -10mV |
| Short circuit output current | ±110mA to ±250mA |
| Описание (англ.) | Full-duplex enhanced RS485 isolated transceiver with isolated power supply |
| Differential input resistance | 96kΩ |
| Supply current with load 54ohm | 75mA to 120mA |
| Driver differential output voltage min | 1.5V |
| Driver differential output voltage typ | 2.0V |
