Преобразователь DC-DC и сигнальных линий, 3.3В, изолияция 5000В, high output level
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
100 шт.
Норм. уп.: 300
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 275,38 |
| от 9 | 258,88 |
| от 18 | 245,43 |
| от 35 | 235,43 |
| от 69 | 227,99 |
Описание

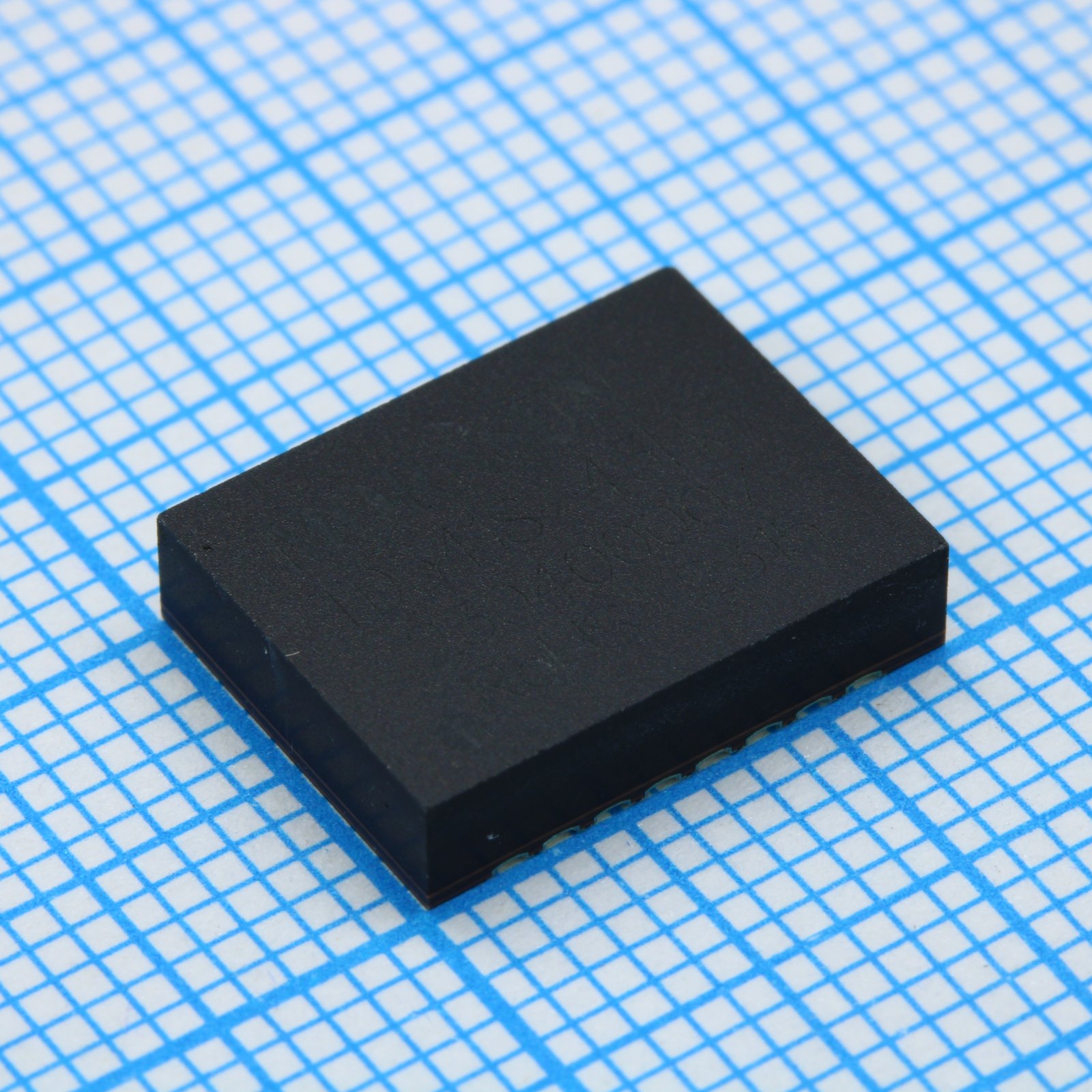

Микросхема MORNSUN TD541S-43H3 — это изолированный преобразователь DC-DC и сигнальных линий на 3,3 В. Обеспечивает гальваническую развязку до 5000 В и высокий уровень выходного сигнала. Выполнена в компактном корпусе DFN16. Применяется в промышленной автоматике и системах управления, где требуется надежная изоляция цепей питания и передачи данных.
Технические характеристики
| Pins | 16 |
| Package | DFN |
| ЭСР HBM | ±8kV |
| Тип монтажа | SMD |
| Tape reel | 300/REEL |
| Кол-во выводов | 16 |
| Cmti typical | 75kV/µs |
| Тип упаковки | DFN |
| Корпус | DFN16 |
| Макс. скорость передачи данных | 150Mbps |
| Uvlo rising max | 3.41V |
| Uvlo rising min | 2.79V |
| Uvlo falling max | 2.31V |
| Uvlo falling min | 1.89V |
| Макс. вх. напр. | 5.25V |
| Мин. входное напряжение | 4.75V |
| Ном. входное напряжение | 5V |
| Напр. изоляции | 5000VDC |
| Макс. вых. ток | 130mA |
| Default output level | H |
| Input hysteresis max | 0.50V |
| Input hysteresis min | 0.30V |
| Конфигурация каналов | 1 forward, 3 reverse |
| Сопр. изоляции | 1000MΩ |
| Макс. рассеиваемая мощность | 1.02W |
| Ripple voltage pp max | 75mV |
| Макс. низкое выходное напряжение | 0.4V |
| Output voltage low min | 0.2V |
| Isolated supply voltage | 3.3V |
| Input threshold low max | 0.8V |
| Output voltage high min | VCCO - 0.4V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Default output fail safe | высокий |
| Input threshold high min | 2V |
| Ripple voltage pp typical | 30mV |
| Диап. темп. хр. | -65°C to +150°C |
| Isolated output voltage max | 3.72V |
| Isolated output voltage min | 3V |
| Isolated output voltage nom | 3.3V |
| Диап. раб. темп. | -40°C to +125°C |
| Output voltage high typical | VCCO - 0.2V |
