Модуль приемопередатчика шины CAN изолированный
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
479 шт.
Норм. уп.: 39
Цены поставщиков
Склад 13
В наличии:390 шт
Срок поставки: до недели
Норм. уп.: 39
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 508,30 |
| от 9 | 483,45 |
| от 18 | 463,74 |
| от 39 | 446,40 |
| от 78 | 434,67 |
Склад 39
В наличии:89 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 459,62 |
| от 9 | 442,43 |
| от 14 | 433,22 |
| от 24 | 425,78 |
| от 40 | 418,44 |
Описание

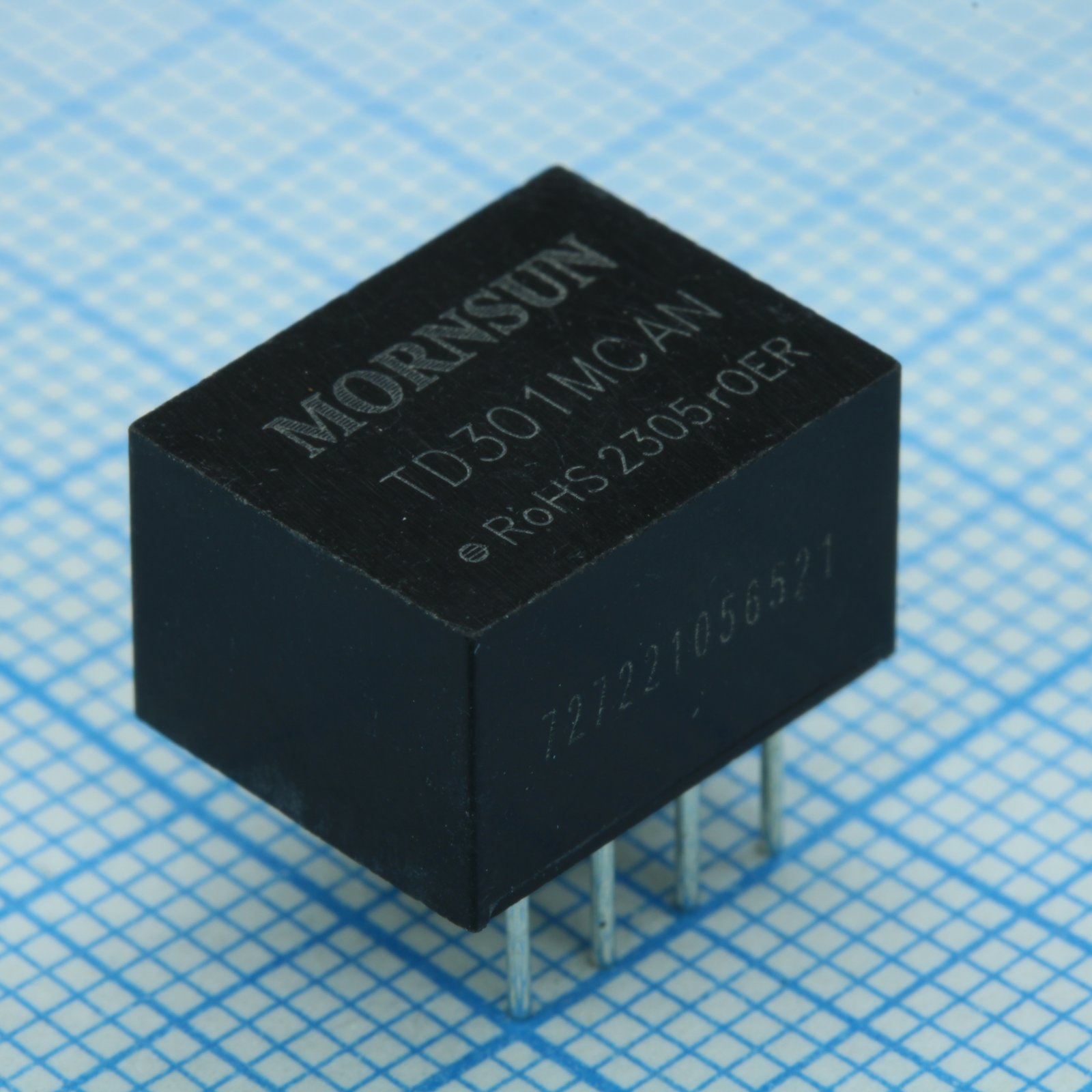

Модуль приемопередатчика шины CAN TD301MCAN от MORNSUN. Это изолированный интерфейс со скоростью передачи до 1 Мбит/с в корпусе DIP-7. Компонент обеспечивает гальваническую развязку и поставляется в тубе. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Вес | 2.0g |
| Корпус | DIP8 |
| Особенности | two-port isolation, high baud rate up to 1 Mbps, bus timeout protection, compact size, standard DIP8 |
| Тип монтажа | THT |
| Скорость передачи | 40k-1M bps |
| Соответствие | ISO11898-2, RoHS, EN62368-1 |
| Размеры | 12.70 x 10.16 x 7.70 mm |
| Cycle delay | 120-250 ns |
| Артикул | TD301MCAN |
| Класс безопасности | CLASS III |
| Материал корпуса | Black flame-retardant heat-proof plastic (UL94V-0) |
| Dominant canh | 2.75-4.5 V (typ 3.5) |
| Dominant canl | 0.5-2.25 V (typ 1.5) |
| Rxd low level | 0 to 0.4 V (typ 0.2) |
| Txd low level | 0 to 0.8 VDC |
| Метод охлаждения | Free air convection |
| Recessive canh | 2-3 V (typ 2.5) |
| Recessive canl | 2-3 V (typ 2.5) |
| Rxd high level | Vcc-0.4 to 3.1 V (typ 3.1) |
| Static current | 30 mA |
| Txd high level | 0.7Vcc to Vcc |
| Помехоустойчивость CS | 3 Vrms (without external components) |
| Помехоустойчивость RS | 10 V/m (without external components) |
| Max bus voltage | ±40 VDC |
| Number of nodes | 110 |
| Стандарт безопасности | EN62368-1 |
| Dominant timeout | 0.3-12 ms (typ 1 ms) |
| Помехоустойчивость EFT | ±2 kV (signal port, without external components) |
| Txd drive current | 2 mA min |
| Устойчивость к импульсам | ±2 kV line to ground (signal port, without external components) |
| Раб. влажность | 10% to 90% non-condensing |
| Rxd output current | 10 mA max |
| Rxd receiver delay | 65-135 ns |
| Input surge voltage | -0.7 to 5 VDC (1 sec max) |
| Темп. хранения | -50 to +125 °C |
| Помехоустойчивость ЭСР (воздух) | ±8 kV (signal port, without external components) |
| Power supply voltage | 3.15-3.45 VDC (typ 3.3) |
| Bus transient voltage | -150 to +100 V (ISO7637-3) |
| Differential dominant | 1.5-3 V (typ 2) |
| Сопр. изоляции | 100 MΩ at 500 VDC |
| Max operating current | 60 mA |
| Раб. температура | -40 to +105 °C |
| Txd transmitter delay | 55-115 ns |
| Differential recessive | -0.05-0.05 V (typ 0) |
| Испытат. изоляции | 2.5 kVDC (1 min, leakage <1 mA) |
| Bus pin leakage current | -5 to 5 uA |
| Casing temperature rise | 25 °C at Ta=25°C |
| Тип упаковки | Tube (туба) |
| Помехоустойчивость ЭСР (контакт) | ±2 kV (signal port, without external components) |
| Температура пайки штыря | 300 °C (10 sec max) |
| Input impedance differential | 30-80 kΩ |
| Load resistance differential | 50-65 Ω (typ 60) |
| Описание (англ.) | CAN Interface With Isolation 1Mbps DIP-7 Modules RoHS |
| Bus pin max withstand voltage | -40 to +40 V |
