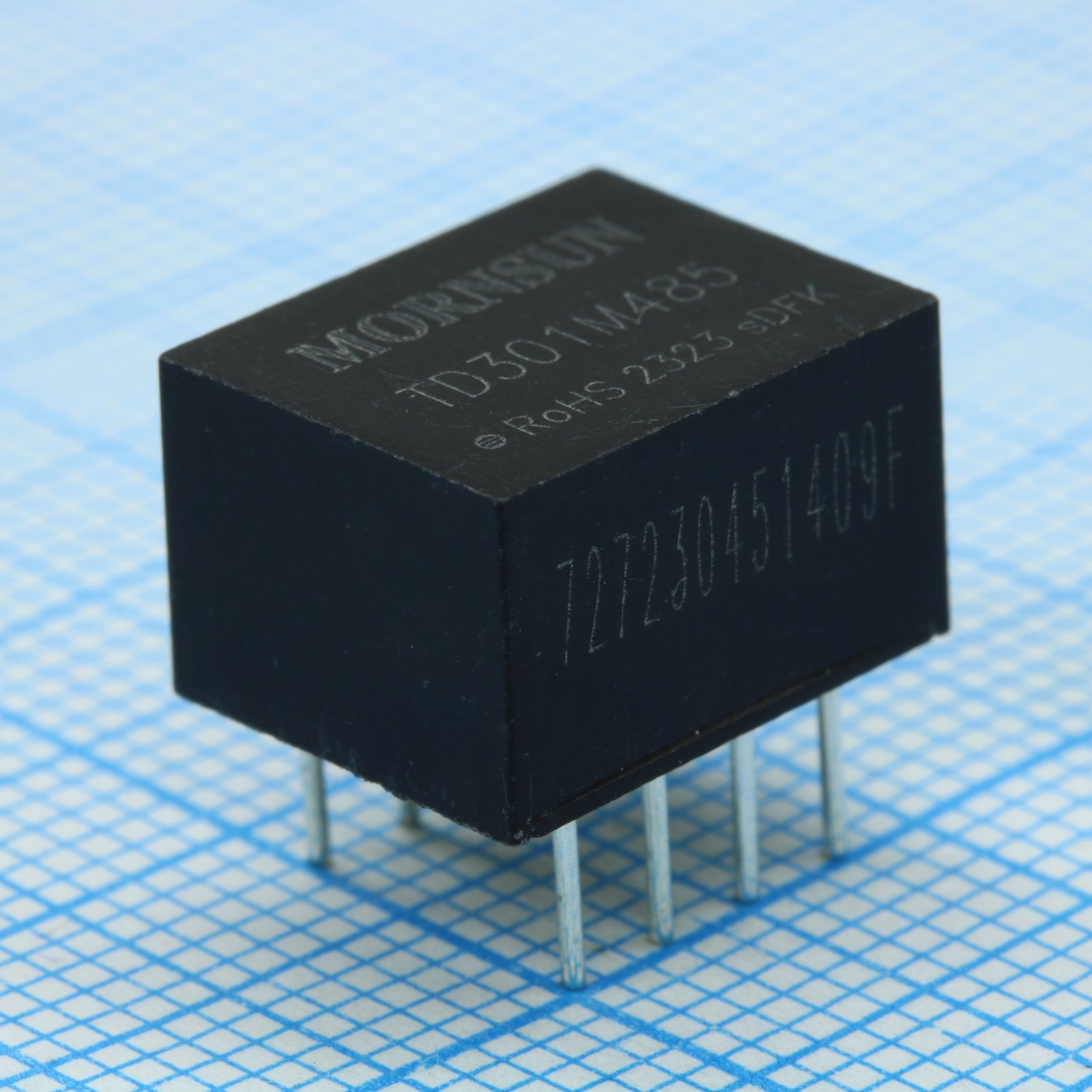

Модуль приемопередатчика RS485 500кБ/с 22мА изоляция 2500В питание 3.15В...3.45В
У поставщика
ПроизводительMORNSUN
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
981 шт.
Норм. уп.: 39
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт517,96 ₽
Сумма517,96 ₽
+ доплата 490,00 ₽
В наличии981 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 16 — 495,06 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 517,96 ₽. До заказа без доплаты не хватает 16 782,04 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 517,96 ₽
Описание
Модуль приемопередатчика RS485 от MORNSUN. Работает на скорости до 500 кБ/с при токе 22 мА, имеет гальваническую изоляцию 2500 В и питание 3.15–3.45 В. Выполнен в корпусе DIP. Подходит для промышленной автоматики и систем передачи данных.
Технические характеристики
| Контактов | 8 |
| Корпус | DIP8 |
| Тип монтажа | Выводной |
| Скорость передачи | 500kbps |
| Cs voltage | 3Vr.m.s |
| Размеры | 12.70x10.16x7.70mm |
| Ft voltage | ±2kV |
| Вес тип. | 2.0g |
| Артикул | TD301M485 |
| ЭМС излучение | CISPR32/EN55032 класс A |
| Количество узлов | 64 |
| Стандарт безопасности | EN62368-1 |
| Макс. вх. напр. | 3.45V |
| Мин. входное напряжение | 3.15V |
| Тип. входное напр. | 3.3V |
| Напр. изоляции | 2500VDC |
| Rxd logic low max | 0.4V |
| Txd logic low max | 0.8V |
| Раб. влажность | 10%-90% |
| Receiver delay typ | 120ns |
| Rxd logic high min | VCC-0.4V |
| Rxd logic high typ | VCC-0.2V |
| Txd logic high max | 3.6V |
| Txd logic high min | 0.7VCC |
| Esd contact a b port | ±4kV, ±8kV |
| Сопр. изоляции | 1000MΩ |
| Logic level interface | 3.3V UART only |
| Transmitter delay typ | 180ns |
| Txd drive current min | 2mA |
| Rxd output current max | 10mA |
| Supply current max typ | 90mA |
| Макс. темп. хр. | 105°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Supply current static typ | 22mA |
| Built in pull down resistor | 24kΩ |
| Input surge voltage max 3v3 | 5V |
| Isolated output current max | 25mA |
| Isolated output voltage typ | 5V |
| Surge voltage line to ground | ±2kV, ±4kV |
| Описание (англ.) | Single Line Transceiver 1 Driver 1 Receiver RS-485/RS-485 500Kbps 8-Pin DIP Tube |
| Макс. темп. пайки | 300°C |
| Differential output no load min | 3V |
| Differential input impedance min | 96kΩ |
