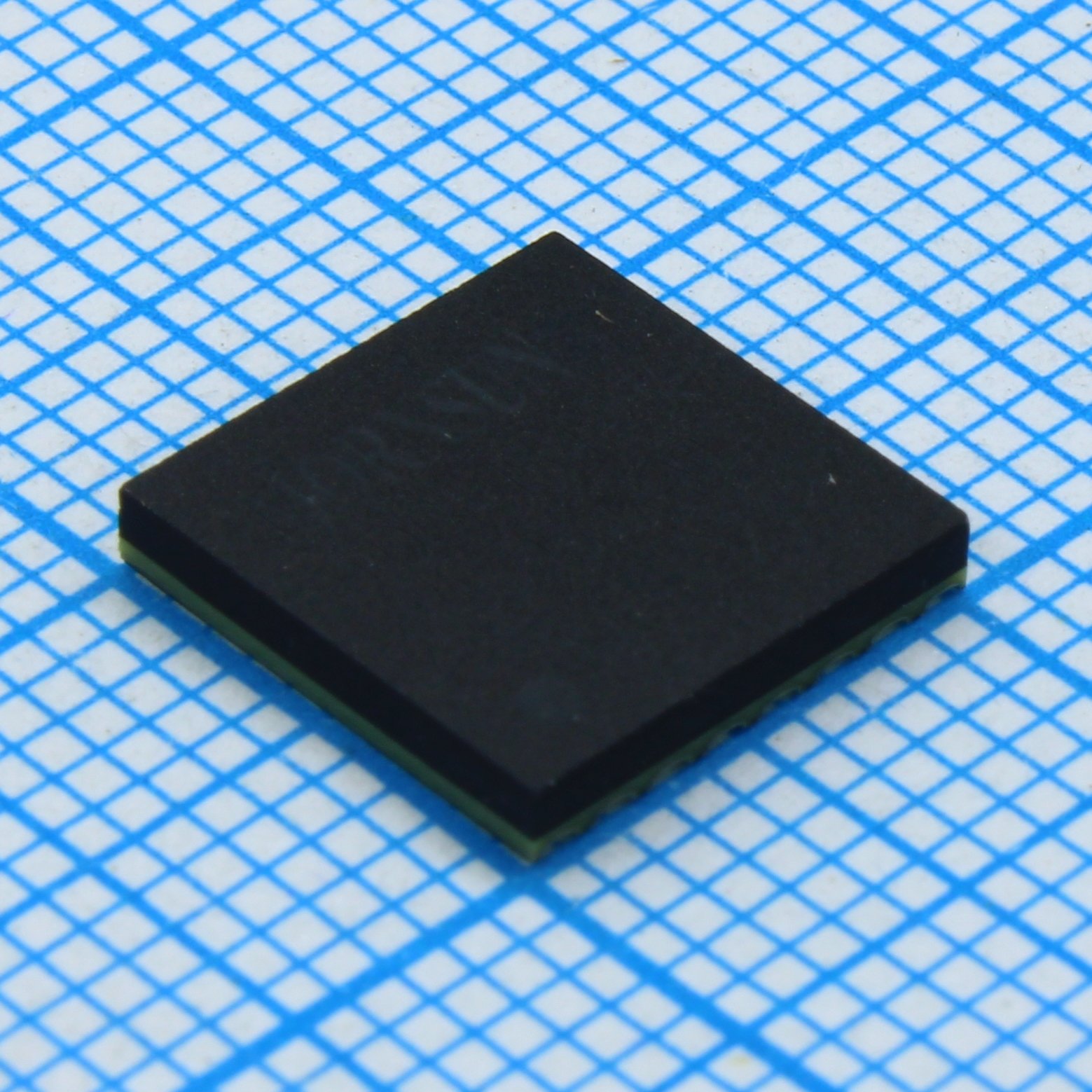

Приемопередатчик RS485 изолированный DFN16
У поставщика
ПроизводительMORNSUN
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
527 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт163,44 ₽
дешевле всех
Сумма817,20 ₽
В наличии417 шт
от 5 штюрлицам и ИП
от 24 — 154,46 ₽ (−5%)
Склад 13срок до недели
Цена за шт191,02 ₽
Сумма955,10 ₽
+ доплата 490,00 ₽
В наличии110 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 11 — 179,11 ₽ (−6%)
5 шт · Склад 39 · 817,20 ₽
Описание
Приемопередатчик RS485 от MORNSUN в компактном корпусе DFN16. Обеспечивает гальваническую изоляцию линии связи, что защищает оборудование от помех и перепадов напряжения. Подходит для построения надёжных интерфейсов в промышленной автоматике и системах управления.
Технические характеристики
| Вес | 0.4g |
| En62368 | Да |
| Корпус | - |
| Aec q100 | Да |
| Тип монтажа | SMD |
| Единичная нагрузка | 1/8 |
| Полудуплекс | Да |
| Eft bus pins | ±2kV |
| Узлов на шине | 256 |
| Bus fail safe | Да |
| Макс. скорость передачи данных | 1Мбит/с |
| Время нарастания/спада | 50ns to 120ns |
| Surge bus pins | ±2kV |
| ЭСР HBM шинных выводов | ±15kV |
| Диапазон напряжения шины | -7V to +12V |
| Differential skew | 40ns to 250ns |
| Input current a b | -200uA to +250uA |
| Низкий уровень входного напряжения | 0.8V |
| Напр. изоляции | 3750Vrms |
| Bus supply current | 4.5mA |
| ESD HBM прочие выводы | ±2kV |
| Напряжение гистерезиса | 20mV |
| Высокий уровень входного напряжения | 2V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 3pF |
| Output low voltage rxd | 0.1V to 0.4V |
| Output high voltage rxd | VDD1-0.4V to VDD1-0.1V |
| Supply voltage bus vdd2 | 4.5V to 5.5V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Esd iec contact bus pins | ±4kV |
| Propagation delay driver | 40ns to 110ns |
| Защита от КЗ | Да |
| Ток утечки изоляции | <1mA |
| Logic supply current idle | 3.5mA to 4.5mA |
| Диап. темп. хр. | -50°C to +125°C |
| Supply voltage logic vdd1 | 2.375V to 5.5V |
| Уровень чувствительности к влаге | MSL 3 |
| Задержка распространения приёмника | 60ns to 110ns |
| Digital input voltage range | -0.3V to +6V |
| Диап. раб. темп. | -40°C to +105°C |
| Digital output voltage range | -0.3V to +6V |
| Internal pullup resistor txd | 9.1kΩ |
| Температура оплавления | 260°C max, 60s at 217°C |
| Дифференциальное входное сопротивление | 96kΩ |
| Устойчивость к переходным помехам синфазного сигнала | 25kV/μs |
| Internal pulldown resistor de re | 9.1kΩ |
| Receiver input threshold negative | -200mV |
| Receiver input threshold positive | -10mV |
| Driver output short circuit current | -110mA to +250mA |
