Датчик оптический на прерывание трансмиссивный 3мм фотодиод автомобильного применения 6-Pin SMD лента на катушке
У поставщика
ПроизводительVishay
КатегорияДатчики оптические, датчики света
У поставщиков
609 шт.
Норм. уп.: 1300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт69,59 ₽
Сумма695,90 ₽
+ доплата 490,00 ₽
В наличии609 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 30 — 64,32 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 695,90 ₽. До заказа без доплаты не хватает 16 604,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 695,90 ₽
Описание

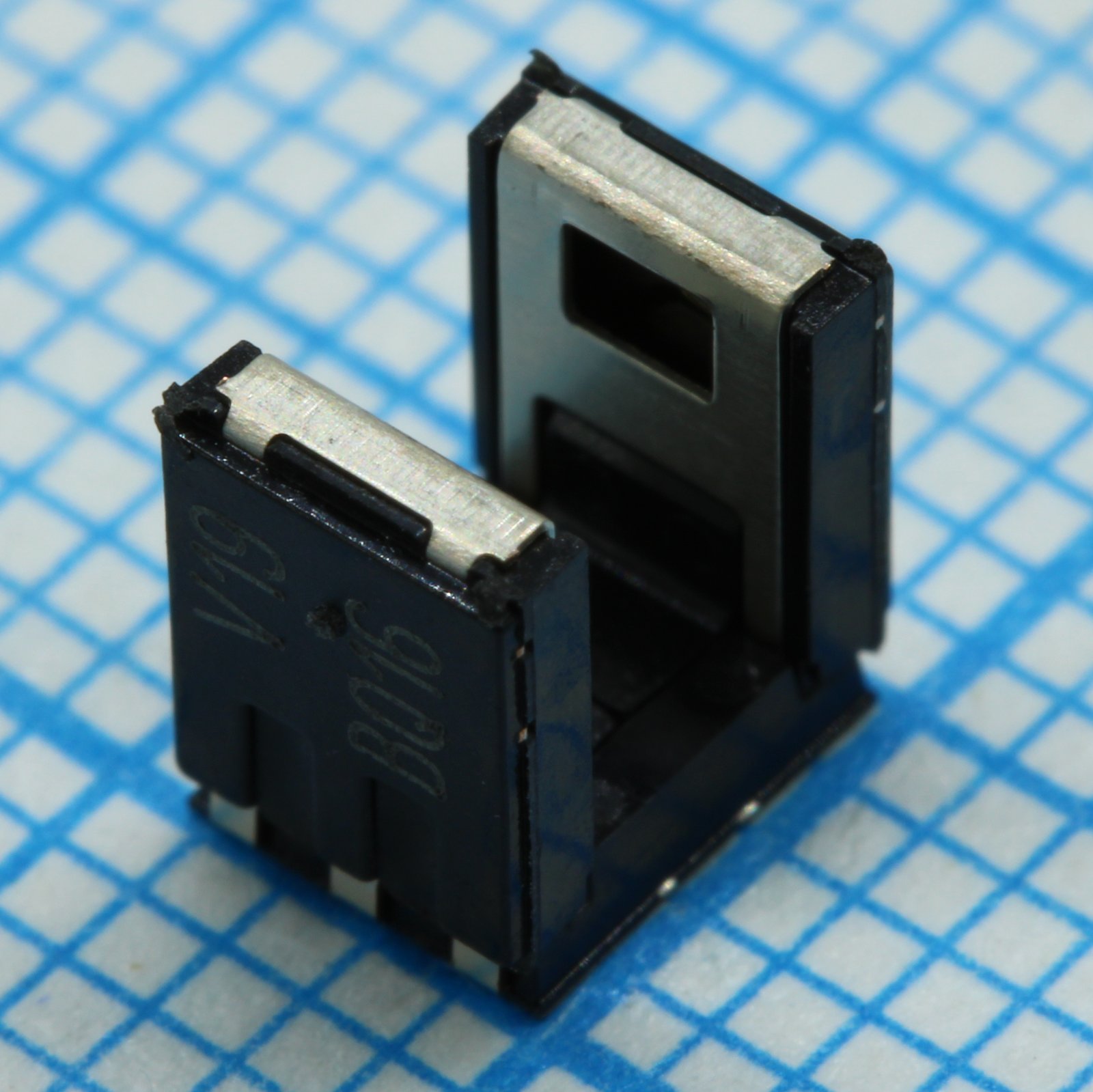

Оптический датчик Vishay TCUT1600X01 — трансмиссивный прерыватель с фотодиодом. Работает на расстоянии 3 мм, выпускается в компактном SMD-корпусе на 6 выводов. Соответствует стандарту AEC-Q101, что гарантирует надёжность в автомобильной электронике.
Технические характеристики
| Корпус | 6-Pin SMD |
| Тип монтажа | SMD |
| Время спада | 16us typ, 150us max at IC=0.7mA, VCE=5V, RL=100ohm |
| Ширина зазора | 3mm |
| Время нарастания | 9us typ, 150us max at IC=0.7mA, VCE=5V, RL=100ohm |
| Тип детектора | phototransistor |
| Ширина апертуры | 0.3mm |
| Тип компонента | transmissive optical sensor with phototransistor outputs |
| Прямое напряжение | 1.2V typ, 1.0V min, 1.4V max at IF=15mA |
| Обратный ток | 10uA max at VR=5V |
| Channel distance | 0.8mm |
| Описание | Optical Switches, Transmissive, Phototransistor Output Dual Chnl 1.6mA AEC-Q101 Qualified |
| Ток коллектора | 20mA |
| AEC-Q101 | Да |
| Длина волны излучателя | 950nm |
| Количество каналов | 2 |
| Размеры упаковки | 5.5mm x 4mm x 5.7mm |
| Бессвинцовая пайка | Да |
| Емкость перехода | 25pF typ at VR=0V, f=1MHz |
| Темп. перехода | 110C |
| Температура пайки | 260C |
| Темновой ток коллектора | 100nA max at VCE=25V, IF=0A; 3.3uA max at 85C, VCE=5V |
| Emitter forward current | 25mA |
| Обратное напряжение эмиттера | 5V |
| Общая рассеиваемая мощность | 37.5mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диапазон темп. окр. | -40C to +105C |
| Напряжение коллектор-эмиттер | 20V |
| Напряжение эмиттер-коллектор | 7V |
| Мощность эмиттера | 37.5mW |
| Диап. темп. хр. | -40C to +125C |
| Уровень чувствительности к влаге | MSL 1 |
| Описание (англ.) | Photointerrupter Transmissive 3mm Photodiode Automotive AEC-Q101 6-Pin T/R |
| Collector current per channel | 1.6mA typ, 0.7mA min at VCE=5V, IF=15mA |
| Emitter forward surge current | 200mA |
| Daylight blocking filter integrated | Нет |
| Тепловое сопротивление переход-среда | 460K/W |
| Напряжение насыщения коллектор-эмиттер | 0.4V max at IF=15mA, IC=0.2mA |
