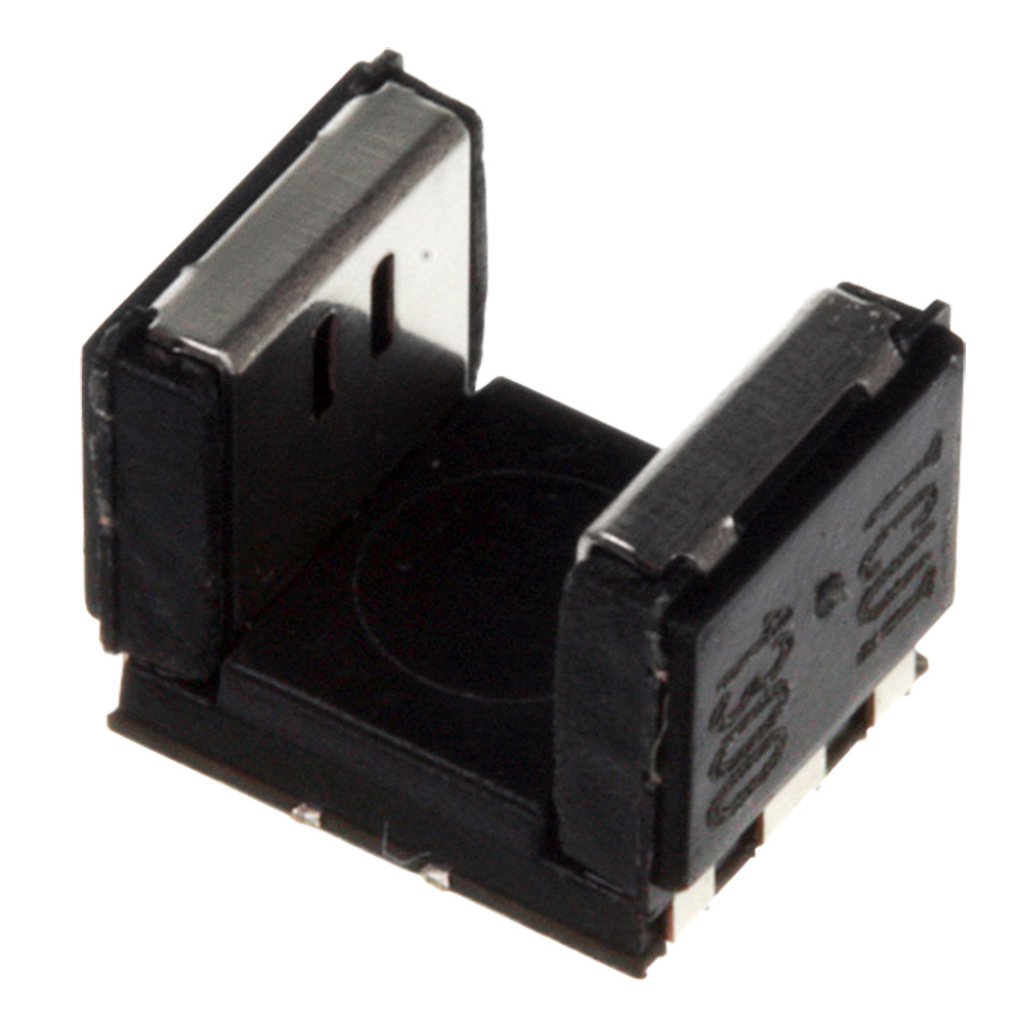

Photointerrupter Transmissive 3mm Phototransistor Automotive 6-Pin SMD
У поставщика
У поставщиков
887 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,38 |
| от 100 | 61,17 |
| от 1 000 | 43,64 |
Склад 13
В наличии:287 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,07 |
| от 32 | 64,68 |
| от 64 | 60,28 |
| от 128 | 56,98 |
| от 255 | 54,52 |
Описание
Vishay TCUT1300X01 — это проходной фотоинтерраптер с фотодиодом в компактном SMD-корпусе на 6 выводов. Устройство рассчитано на напряжение до 20 В и обеспечивает стабильную работу в диапазоне температур от -40 до +105 °C. Применяется в автомобильной электронике, промышленных датчиках положения и системах контроля движения.
Технические характеристики
| Gap | 3mm |
| MSL | 1 |
| Тип | photointerrupter_transmissive |
| Корпус | SMD 6-pin |
| Тип монтажа | SMD |
| Время спада | typ 30μs, max 150μs |
| Gap width | 3mm |
| Время нарастания | typ 20μs, max 150μs |
| Размеры | 5.5mm x 4mm x 4mm |
| Описание | Subminiature Dual Channel Transmissive Optical Sensor with Phototransistor Outputs |
| Тип выхода | phototransistor |
| Артикул | TCUT1300X01 |
| Detector type | phototransistor |
| Макс. время спада | 150µs |
| Тип. время спада | 30µs |
| Макс. время нарастания | 150µs |
| Тип. время нарастания | 20µs |
| Aperture width | 0.3mm |
| Соотв. RoHS | Да |
| Прямое напряжение | min 1V, typ 1.2V, max 1.4V |
| Обратный ток | max 10μA |
| Channel distance | 0.8mm |
| AEC-Q101 | Да |
| Emitter wavelength | 950nm |
| Тепловое сопротивление | 460K/W |
| Макс. прямой ток | 25mA |
| Макс. прямое напряжение | 1.4V |
| Мин. прямое напряжение | 1V |
| Типовое прямое напряжение | 1.2V |
| Lead free soldering | Да |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Емкость перехода | 25pF |
| Темп. перехода | 110°C |
| Макс. ток коллектора | 20mA |
| Температура пайки | 260°C |
| Collector dark current | typ 1nA, max 100nA |
| Typical output current | 0.6mA |
| Emitter forward current | 25mA |
| Emitter reverse voltage | 5V |
| Общая рассеиваемая мощность | 37.5mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Емкость перехода Тип. | 25pF |
| Макс. темп. перехода | 110°C |
| Диапазон темп. окр. | -40°C to +105°C |
| Мощность эмиттера | 37.5mW |
| Forward surge current max | 200mA |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -40°C to +125°C |
| Темновой ток коллектора макс. | 100nA |
| Detector collector current | 20mA |
| Уровень чувствительности к влаге | 1 |
| Макс. общая рассеиваемая мощность | 37.5mW |
| Описание (англ.) | Photointerrupter Transmissive 3mm Phototransistor Automotive 6-Pin SMD T/R |
| Collector current per channel | min 300μA, typ 600μA |
| Макс. напр. К-Э | 20V |
| Макс. Uэк | 7V |
| Emitter forward surge current | 200mA |
| Output current min per channel | 300µA |
| Detector collector emitter voltage | 20V |
| Detector emitter collector voltage | 7V |
| Typical output current per channel | 0.6mA |
| Напряжение пробоя коллектор-эмиттер | 20V |
| Daylight blocking filter integrated | Нет |
| Emitter collector breakdown voltage | 7V |
| Напряжение насыщения коллектор-эмиттер | max 0.4V |
| Detector collector dark current at 85C | 3.3μA |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
