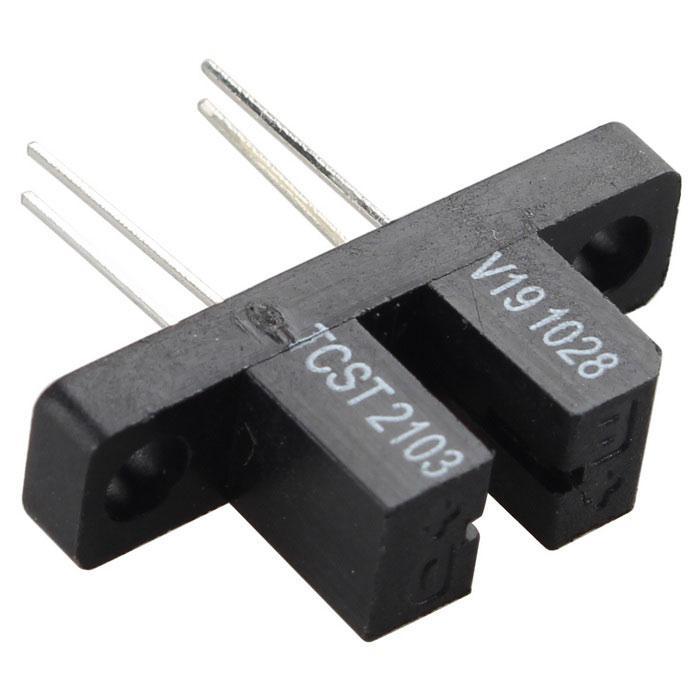

Датчик положения оптический TCST2103
У поставщика
У поставщиков
1 924 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 122,02 |
Цены поставщиков
Склад 2
В наличии:5 шт
Срок поставки: до 2 недель
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 122,02 |
Склад 13
В наличии:1 229 шт
Срок поставки: до недели
Норм. уп.: 85
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 120,77 |
| от 34 | 113,23 |
| от 85 | 107,24 |
| от 170 | 101,98 |
| от 340 | 98,43 |
Склад 12
В наличии:690 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 320 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,90 |
| от 10 | 97,19 |
| от 100 | 90,94 |
Описание
Оптический датчик положения TCST2103 от Vishay — компактный компонент для точного обнаружения объектов. Работает в видимом и инфракрасном диапазоне, имеет встроенный фотоприемник и выходной транзистор. Корпус выполнен в стандартном исполнении для поверхностного монтажа. Применяется в промышленной автоматике, системах контроля движения и бытовой электронике.
Технические характеристики
| Gap | 3.1 mm |
| Тип | Transmissive Optical Sensor with Phototransistor Output |
| Корпус | Leaded |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Упаковка | Tube, 85 pcs/tube, MOQ 1020 pcs |
| Размеры | 24.5 x 6.3 x 10.8 mm |
| Разрешение | 0.6 mm |
| Время включения | 10 µs |
| Время выключения | 8 µs |
| Aperture width | 1 mm |
| Способ монтажа | THT |
| Соотв. RoHS | Да |
| Emitter wavelength | 950 nm |
| Размеры упаковки | 24.5 x 6.3 x 10.8 mm |
| Макс. прямой ток | 60 mA |
| Макс. прямое напряжение | 1.6 V |
| Типовое прямое напряжение | 1.25 V |
| Емкость перехода | 50 pF |
| Collector current min | 2 mA |
| Collector current typ | 4 mA |
| Имп. ток прямо | 3 A |
| Input forward current | 60 mA |
| Input reverse voltage | 6 V |
| Температура пайки | 260 °C |
| Collector dark current | 100 nA |
| Collector peak current | 200 mA |
| Current transfer ratio | 10% to 20% |
| Прямое напряжение типовое | 1.25 V |
| Рассеиваемая мощность входа | 100 mW |
| Reverse voltage emitter | 6 V |
| Общая рассеиваемая мощность | 250 mW |
| Daylight blocking filter | Да |
| Рассеиваемая мощность | 150 mW |
| Диапазон темп. окр. | -55 to +85 °C |
| Collector current typical | 4 mA |
| Диап. темп. хр. | -55 to +100 °C |
| Мин. коэфф. передачи тока | 10 % |
| Current transfer ratio typ | 20 % |
| Input junction temperature | 100 °C |
| Input forward surge current | 3 A |
| Output junction temperature | 100 °C |
| Макс. напр. К-Э | 70 V |
| Макс. Uэк | 7 V |
| Output collector peak current | 200 mA |
| Output collector emitter voltage | 70 V |
| Output emitter collector voltage | 7 V |
| Напряжение насыщения коллектор-эмиттер | 0.4 V |
