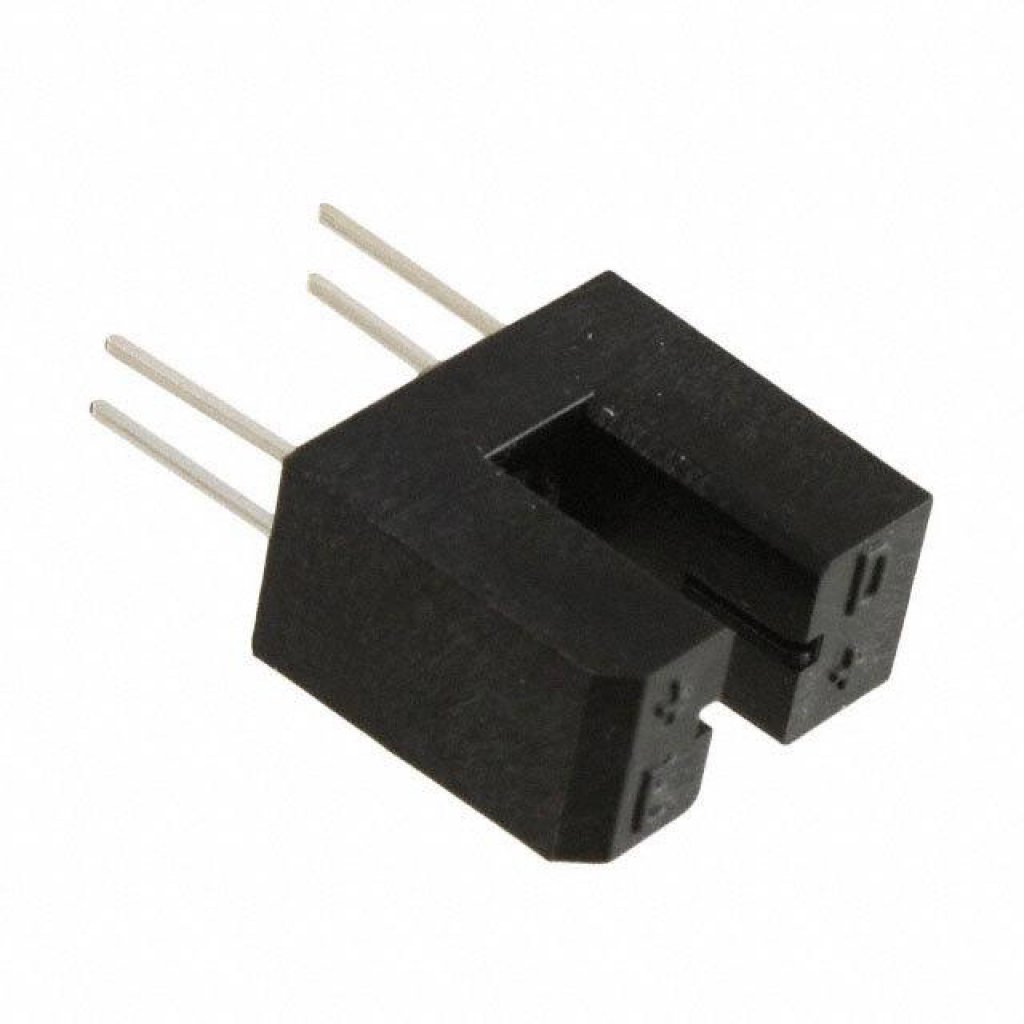

Датчик положения оптический TCST1300
У поставщика
У поставщиков
659 шт.
Норм. уп.: 85
Цены поставщиков
Склад 13
В наличии:659 шт
Срок поставки: до недели
Норм. уп.: 85
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 201,95 |
| от 11 | 189,35 |
| от 22 | 179,08 |
| от 44 | 171,43 |
| от 85 | 165,74 |
Описание
Оптический датчик положения TCST1300 от Vishay — компактный транзисторный оптопара с выходным транзистором. Работает в диапазоне напряжений до 30 В, имеет щелевую конструкцию для детекции объектов. Применяется в промышленной автоматике, принтерах и системах контроля движения.
Технические характеристики
| Тип | Датчики оптические, датчики света |
| Корпус | Leaded package |
| Тип монтажа | Выводной |
| Gap width | 3.1mm |
| Упаковка | Tube, 85 pcs/tube |
| Размеры | 11.9mm x 6.3mm x 10.8mm |
| Разрешение | 0.2mm |
| Описание | Transmissive optical sensor with phototransistor output |
| Артикул | TCST1300 |
| Время включения | 10us |
| Detector type | phototransistor |
| Время выключения | 8us |
| Aperture width | 0.25mm |
| Соотв. RoHS | Да |
| Сопротивление нагрузки | 100Ω |
| Emitter wavelength | 950nm |
| Макс. прямое напряжение | 1.6V |
| Типовое прямое напряжение | 1.25V |
| Lead free soldering | Да |
| Емкость перехода | 50pF |
| Collector current min | 0.25mA |
| Collector current typ | 0.5mA |
| Температура пайки | 260°C (distance to package 2mm, t<=5s) |
| Collector peak current | 200mA (tp/T=0.5, tp<=10ms) |
| Minimum order quantity | 1020 pcs |
| Emitter forward current | 60mA |
| Emitter reverse voltage | 6V |
| Общая рассеиваемая мощность | 250mW |
| Daylight blocking filter | Да |
| Switching test condition | I_C=2mA, V_CE=5V, R_L=100Ω |
| Диапазон темп. окр. | -55°C to +85°C |
| Напряжение коллектор-эмиттер | 70V |
| Emitter collector voltage | 7V |
| Мощность эмиттера | 100mW |
| Диап. темп. хр. | -55°C to +100°C |
| Темновой ток коллектора макс. | 100nA |
| Мин. коэфф. передачи тока | 1.25% |
| Current transfer ratio typ | 2.5% |
| Рассеиваемая мощность детектора | 150mW |
| Dark current test condition | V_CE=25V, I_F=0A, E=0lx |
| Emitter junction temperature | 100°C |
| Detector junction temperature | 100°C |
| Emitter forward surge current | 3A (t<=10us) |
| Collector current test condition | V_CE=5V, I_F=20mA |
| Saturation voltage test condition | I_F=20mA, I_C=0.1mA |
| Junction capacitance test condition | V_R=0V, f=1MHz |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
