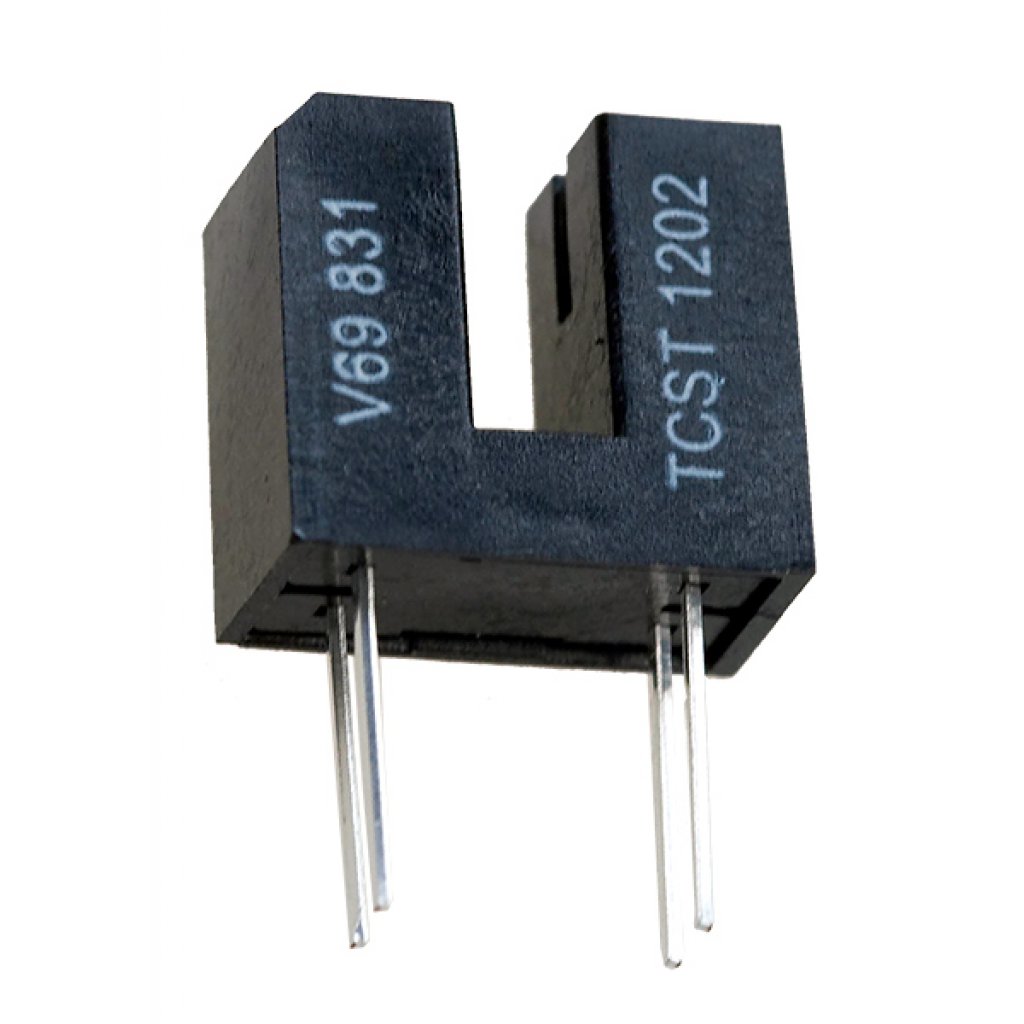

Датчик положения оптический TCST1202
У поставщика
У поставщиков
1 881 шт.
Норм. уп.: 85
Цены поставщиков
Склад 13
В наличии:1 881 шт
Срок поставки: до недели
Норм. уп.: 85
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,55 |
| от 27 | 133,11 |
| от 54 | 126,41 |
| от 170 | 120,52 |
| от 255 | 116,54 |
Описание
TCST1202 — оптический датчик положения от Vishay, выполненный в компактном корпусе для монтажа в отверстия. Компонент объединяет инфракрасный излучатель и фотоприёмник, что позволяет фиксировать наличие или отсутствие объекта в зазоре. Применяется в системах обнаружения, позиционирования и контроля движения в промышленной и бытовой электронике.
Технические характеристики
| Gap | 3.1mm |
| Корпус | leaded |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Размеры | 11.9mm x 6.3mm x 10.8mm |
| Разрешение | 0.4mm |
| Время включения | 10μs |
| Время выключения | 8μs |
| Aperture width | 0.5mm |
| Соотв. RoHS | Да |
| Прямой ток | 60mA |
| Прямое напряжение | 1.25V to 1.6V |
| Обратное напряжение | 6V |
| Emitter wavelength | 950nm |
| Темп. перехода | 100°C |
| Имп. ток прямо | 3A |
| Температура пайки | 260°C |
| Collector dark current | 100nA |
| Collector peak current | 200mA |
| Current transfer ratio | 5% to 10% |
| Typical output current | 2mA |
| Рассеиваемая мощность входа | 100mW |
| Общая рассеиваемая мощность | 250mW |
| Тип упаковки | Tube (туба) |
| Daylight blocking filter | Да |
| Рассеиваемая мощность | 150mW |
| Диапазон темп. окр. | -55°C to +85°C |
| Напряжение коллектор-эмиттер | 70V |
| Emitter collector voltage | 7V |
| Диап. темп. хр. | -55°C to +100°C |
| Описание (англ.) | Photointerrupter Transmissive 3.1mm Phototransistor |
| Напряжение насыщения коллектор-эмиттер | 0.4V |
