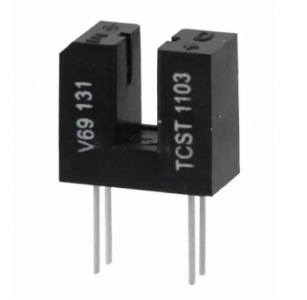

Датчик положения оптический TCST1103
У поставщика
У поставщиков
1 711 шт.
Норм. уп.: 85
Цены поставщиков
Склад 13
В наличии:1 711 шт
Срок поставки: до недели
Норм. уп.: 85
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 112,49 |
| от 12 | 110,70 |
| от 23 | 108,35 |
| от 46 | 105,09 |
| от 85 | 100,83 |
Описание
Оптический датчик положения TCST1103 от Vishay выполнен в прочном корпусе из поликарбоната. Работает на длине волны 950 нм с разрешением 0,6 мм и апертурой 1,0 мм, время включения и выключения не превышает 10 мкс. Подходит для детекции объектов в промышленной автоматике и системах управления движением.
Технические характеристики
| Корпус | Polycarbonate case |
| Aperture | 1.0mm |
| Тип монтажа | THT |
| Разрешение | 0.6mm |
| Длина волны | 950nm |
| Время включения | 10.0µs |
| Время выключения | 8.0µs |
| Прямой ток | 60mA |
| Прямое напряжение | 1.25V to 1.6V |
| Обратное напряжение | 6V |
| Ток коллектора | 100mA |
| Емкость перехода | 50pF |
| Имп. ток прямо | 3A |
| Температура пайки | 260°C |
| Collector dark current | 100nA |
| Collector peak current | 200mA |
| Current transfer ratio | 10% to 20% |
| Power dissipation input | 100mW |
| Общая рассеиваемая мощность | 250mW |
| Collector current output | 2mA to 4mA |
| Power dissipation output | 150mW |
| Напряжение коллектор-эмиттер | 70V |
| Emitter collector voltage | 7V |
| Диап. темп. хр. | -55 to +100°C |
| Junction temperature input | 100°C |
| Junction temperature output | 100°C |
| Диап. раб. темп. | -55 to +85°C |
| Напряжение насыщения коллектор-эмиттер | 0.4V |
