Магнитный датчик (Холла) для монтажа на плате
У поставщика
ПроизводительTOS
У поставщиков
5 399 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,30 ₽
Сумма615,00 ₽
+ доплата 490,00 ₽
В наличии5 399 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 152 — 10,89 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 615,00 ₽. До заказа без доплаты не хватает 16 685,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 615,00 ₽
Описание

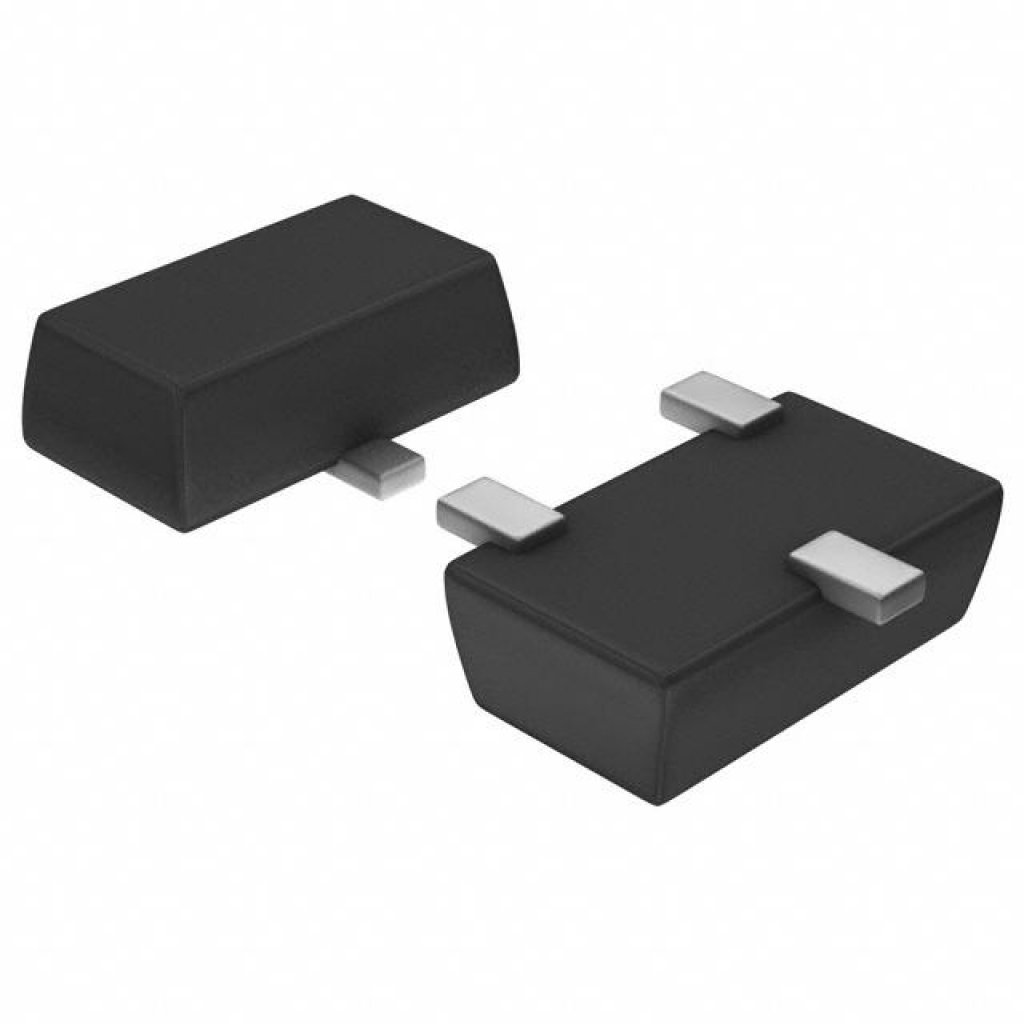

Магнитный датчик Холла от TOS для поверхностного монтажа на плату. Цифровой переключатель с омниполярной чувствительностью и выходом с открытым стоком. Выпускается в компактном корпусе SOT-23F. Применяется в промышленной автоматике и бытовой электронике для определения положения и вращения.
Технические характеристики
| Вес | 11.0mg |
| Корпус | SON3-P-0203-1.90S |
| Тип монтажа | SMD |
| Detection | South-Pole and North-Pole |
| Тип выхода | Open-Drain |
| Альтернативный корпус | SOT-23F |
| Тип. гистерезис | 1.4mT |
| Vcc gnd current | ±10mA |
| Bonn vcc 5 0 max | 4.4mT |
| Bonn vcc 5 0 typ | 2.8mT |
| Production start | 2015-05 |
| Boffn vcc 5 0 min | 0.4mT |
| Boffn vcc 5 0 typ | 1.5mT |
| Рассеиваемая мощность | 1W |
| Макс. вых. ток | 5mA |
| Макс. выходное напряжение | 6.0V |
| Мин. вых. напряжение | -0.5V |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | -0.5V |
| Рабочая частота | 25Hz |
| Output diode current | -10mA |
| Рекомендуемый конденсатор | 0.47μF |
| Bops vcc 2 3 to 3 6 max | 4.4mT |
| Bops vcc 2 3 to 3 6 typ | 3.4mT |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Boffs vcc 2 3 to 3 6 min | 0.9mT |
| Boffs vcc 2 3 to 3 6 typ | 2.0mT |
| Output current operating | 1.0mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 1μA |
| Тип. выходной ток утечки | 0.5μA |
| Output voltage low vcc 2 3 | 0.23V |
| Output voltage low vcc 2 5 | 0.25V |
| Output voltage low vcc 3 3 | 0.33V |
| Output voltage low vcc 3 6 | 0.36V |
| Output voltage low vcc 5 0 | 0.50V |
| Supply current avg vcc 2 3 | 7.3μA |
| Supply current avg vcc 2 5 | 8.5μA |
| Supply current avg vcc 3 3 | 12.8μA |
| Supply current avg vcc 5 0 | 19.0μA |
| Output voltage operating max | 5.5V |
| Output voltage operating min | 0V |
| Рабочее напряжение питания, макс. | 5.5V |
| Рабочее напряжение питания, мин. | 2.3V |
| Описание (англ.) | Digital Switch Omnipolar Switch Open Drain Hall Effect |
| Supply current operating vcc 2 3 | 0.7mA |
| Supply current operating vcc 2 5 | 0.8mA |
| Supply current operating vcc 3 3 | 1.2mA |
| Supply current operating vcc 5 0 | 1.6mA |
