Датчик оптический на прерывание трансмиссивный 3мм фототранзистор автомобильного применения 6-Pin SMD лента на катушке
У поставщика
У поставщиков
484 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:484 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,70 |
| от 13 | 93,13 |
| от 26 | 91,05 |
| от 52 | 88,14 |
| от 104 | 84,41 |
Описание

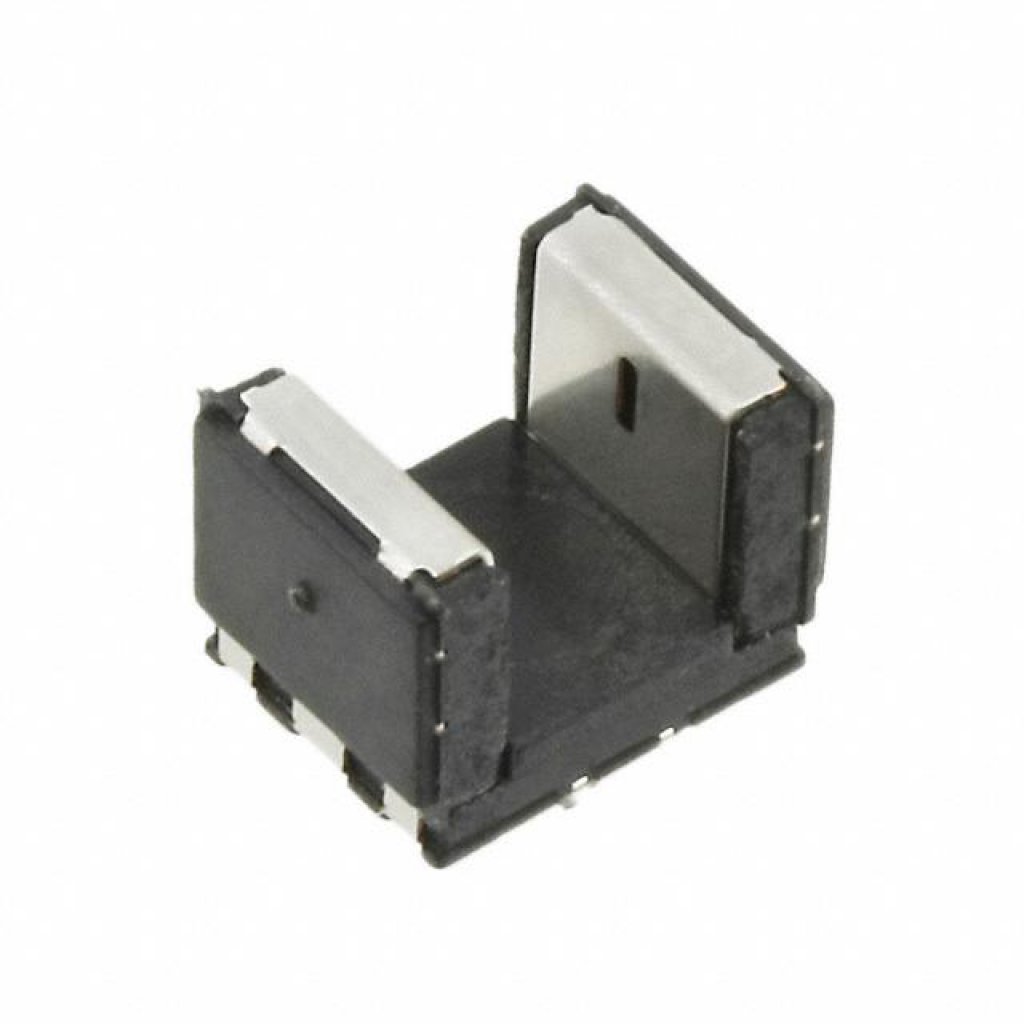

Оптический датчик прерывания Vishay TCPT1300X01 — трансмиссивный фототранзистор с зазором 3 мм. Компонент выполнен в компактном SMD-корпусе на 6 выводов и поставляется на ленте для автоматизированного монтажа. Предназначен для автомобильной электроники, систем контроля положения и промышленной автоматики.
Технические характеристики
| MSL | 1 |
| Drypack | Да |
| Moq pcs | 2000 |
| Тип монтажа | SMD |
| Упаковка | Tape and reel |
| Кол-во выводов | 6 |
| Floor life | No time limit |
| Описание | Subminiature Transmissive Optical Sensor with Transistor Output |
| Артикул | TCPT1300X01 |
| Gap width mm | 3 |
| Тип корпуса | Surface Mount |
| Detector type | Phototransistor |
| Размеры мм | 5.5 x 4 x 4 |
| Соотв. RoHS | Да |
| Fall time max us | 150 |
| Fall time typ us | 30 |
| Rise time max us | 150 |
| Rise time typ us | 20 |
| Описание | Optical Switches, Transmissive, Phototransistor Output Transmissive Optical Sensor |
| Aperture width mm | 0.3 |
| Reel quantity pcs | 2000 |
| AEC-Q101 | Да |
| Reverse current ua | 10 |
| Emitter wavelength nm | 950 |
| Прямое напряжение макс., В | 1.4 |
| Forward voltage min v | 1 |
| Тип. прямое напр., В | 1.2 |
| Температура хранения | -40 to +125 |
| Junction temperature c | 110 |
| Ёмкость перехода, пФ | 25 |
| Раб. темп., °C | -40 to +105 |
| Температура пайки | 260 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Collector current min ua | 300 |
| Collector current typ ua | 600 |
| Daylight blocking filter | Нет |
| Collector dark current na | 100 |
| Emitter reverse voltage v | 5 |
| Typical output current ma | 0.6 |
| Emitter forward current ma | 25 |
| Thermal resistance k per w | 460 |
| Total power dissipation mw | 37.5 |
| Ambient temperature range c | -40 to +105 |
| Диапазон темп. хранения °C | -40 to +125 |
| Emitter power dissipation mw | 37.5 |
| Описание (англ.) | Photointerrupter Transmissive 3mm Phototransistor Automotive 6-Pin SMD T/R |
| Detector collector current ma | 20 |
| Reflow solder ramp up c per s | 3 |
| Reflow solder ramp down c per s | 6 |
| Reflow solder time above 217c s | 120 |
| Reflow solder time above 245c s | 30 |
| Emitter forward surge current ma | 200 |
| Reflow solder peak temperature c | 260 |
| Detector collector dark current ua | 3.3 |
| Collector emitter voltage detector v | 20 |
| Detector collector emitter voltage v | 20 |
| Detector emitter collector voltage v | 7 |
| Emitter collector voltage detector v | 7 |
| Collector emitter saturation voltage v | 0.4 |
