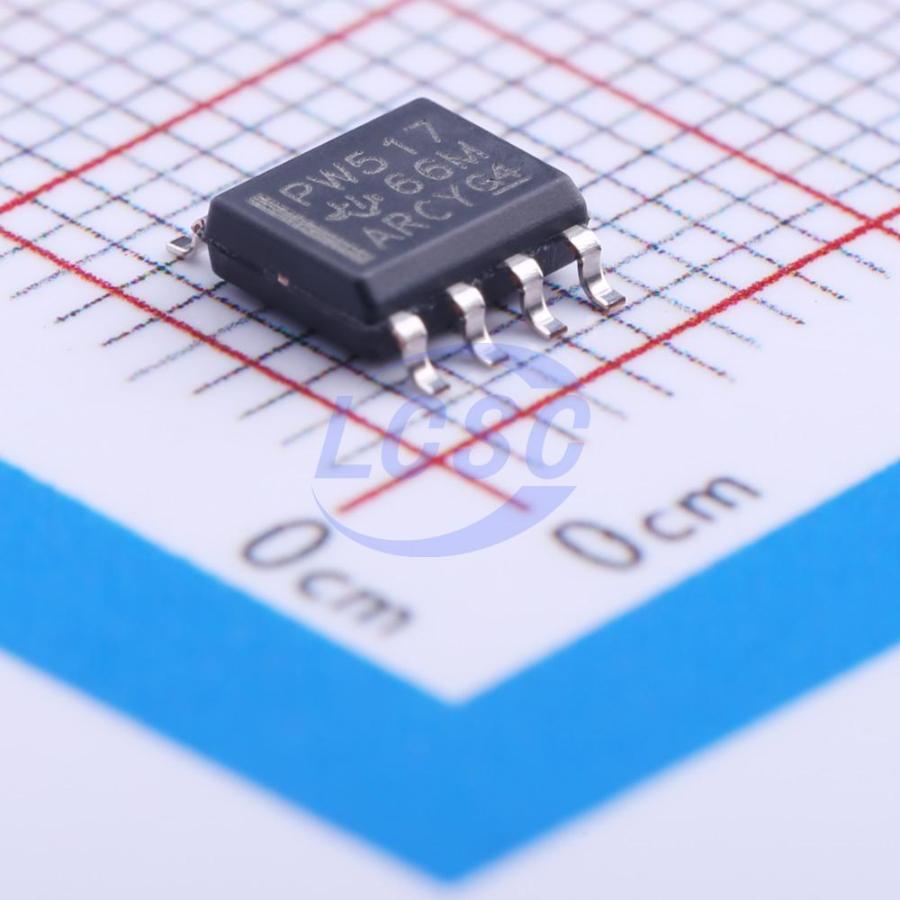

Микросхема интерфейсов TCA9517DR
У поставщика
У поставщиков
280 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:280 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,47 |
| от 12 | 58,12 |
| от 23 | 56,25 |
| от 46 | 53,42 |
| от 92 | 49,74 |
Описание
Микросхема интерфейсов TCA9517DR от Texas Instruments представляет собой двунаправленный повторитель (буфер) шины I²C. Устройство обеспечивает согласование уровней напряжения между сегментами шины, работающими на разных напряжениях, и поддерживает горячее включение. Применяется для увеличения помехоустойчивости и расширения топологии I²C-сетей в промышленной и потребительской электронике.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 5500V |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Размер корпуса | 4.90mm x 3.91mm |
| I2c modes | Standard mode, Fast mode |
| Корпус | SOIC8 |
| Vcca supply max | 5.5V |
| Vcca supply min | 0.9V |
| Vccb supply max | 5.5V |
| Vccb supply min | 2.7V |
| Latch up current | 100mA |
| Tolerance voltage | 5.5V |
| Количество каналов | 2 |
| Feature open drain io | Да |
| Feature level shifting | Да |
| I2c bus capacitance max | 400pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| B side output low voltage | 0.5V |
| Feature active high enable | Да |
| Level translation low side | 0.9V-5.5V |
| Level translation high side | 2.7V-5.5V |
| A side input threshold ratio | 0.3 x VCCA |
| Описание (англ.) | IC I2C BUS REP LVL-TRANSL 8-SOIC |
| B side input threshold offset | 70mV |
| Feature high impedance when off | Да |
| Рабочая температура | -40В°C ~ 85В°C |
