Двухканальный двунаправленный повторитель шины I2C 8VSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
102 шт.
Цены поставщиков
Склад 13
В наличии:102 шт
Срок поставки: до недели
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,19 |
| от 7 | 101,27 |
| от 14 | 98,65 |
| от 28 | 94,66 |
| от 55 | 88,88 |
Описание

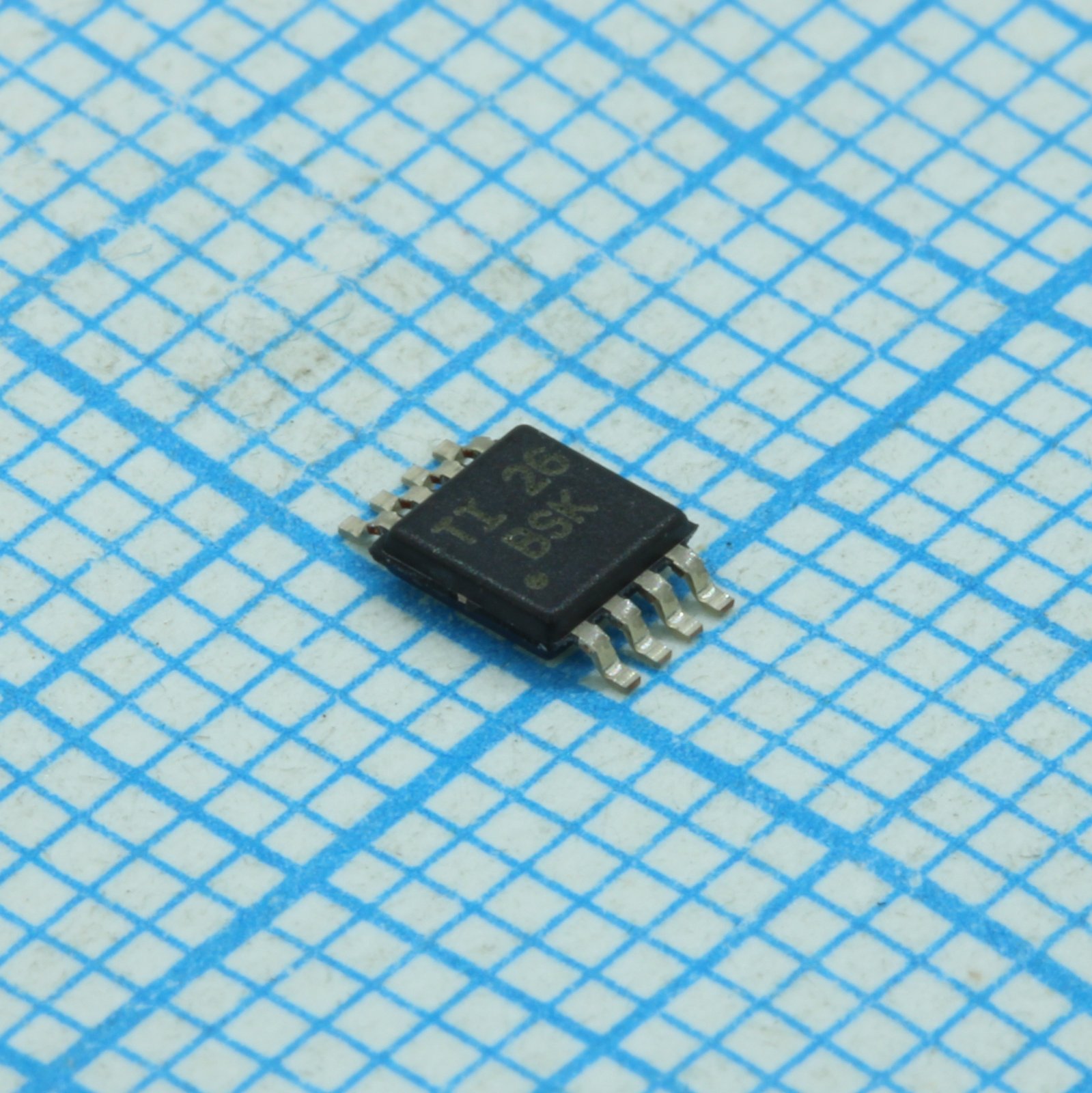

Микросхема TCA9517ADGKR от Texas Instruments — двунаправленный повторитель шины I2C с функцией преобразования уровней. Выполнена в компактном корпусе VSSOP8 и поддерживает рабочий диапазон температур от -40°C до +85°C. Применяется в промышленной автоматике и бытовой электронике для согласования логических уровней и увеличения длины линии связи.
Технические характеристики
| Тип | I2C bus repeater |
| Enable | active-high |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 5500V |
| Корпус | VSSOP-8 |
| Особенности | bidirectional, level-shifting, high-impedance when powered off |
| Тип монтажа | SMD |
| Размер корпуса | 3.00mm x 3.00mm |
| I2c speed | Standard Mode (100kHz), Fast Mode (400kHz) |
| Описание | Two-channel bidirectional I2C bus repeater with level shifting |
| Артикул | TCA9517ADGKR |
| Тип сигнала | open-drain |
| Корпус | VSSOP8 |
| Latch up current | 100mA |
| Количество каналов | 2 |
| Voltage translation | 0.9V-5.5V to 2.7V-5.5V |
| Supply voltage a side | 0.9V to 5.5V |
| Supply voltage b side | 2.7V to 5.5V |
| Input threshold a side | 0.3 × VCCA |
| I2c bus capacitance max | 400pF |
| Input voltage tolerance | 5.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output low voltage b side | 0.5V |
| Описание (англ.) | IC I2C BUS REP LVL-TRANSL 8VSSOP |
| High impedance when powered off | Да |
| Рабочая температура | -40В°C ~ 85В°C |
