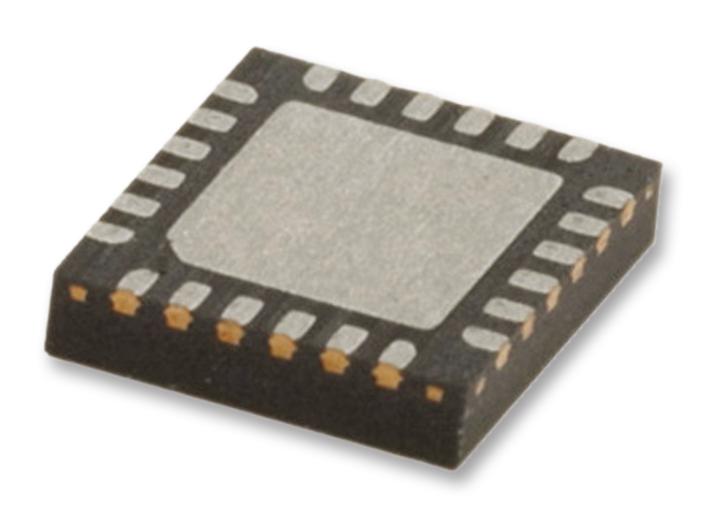

Микросхема TCA8418RTWR
У поставщика
У поставщиков
513 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:513 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 88,91 |
| от 25 | 82,46 |
| от 49 | 77,20 |
| от 97 | 73,27 |
| от 193 | 70,33 |
Описание
Микросхема TCA8418RTWR от Texas Instruments представляет собой контроллер интерфейса клавиатуры с I²C-совместимым последовательным интерфейсом. Устройство предназначено для сканирования матричных клавиатур и обработки до 80 клавиш, поддерживая функцию подавления дребезга контактов. Благодаря встроенному FIFO-буферу и программируемым регистрам, контроллер упрощает интеграцию с различными микроконтроллерами и снижает нагрузку на центральный процессор.
Технические характеристики
| Контактов | 24 |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | WQFN-24 |
| Тип монтажа | SMD |
| Row pins | 8 |
| Fifo size | 10 bytes |
| Выводы GPIO | 18 |
| I2c speed | 1MHz Fast Mode Plus |
| Размеры | 4.00mm x 4.00mm |
| Column pins | 10 |
| Описание | I2C controlled keypad scan IC with integrated ESD protection |
| Артикул | TCA8418RTWR |
| Thermal pad | Да |
| Корпус | 24-WQFN (4x4) |
| Debounce time | 50μs |
| I2c interface | I2C/SMBus |
| Защита от ЭСР | All 18 GPIO pins and non-GPIO pins |
| Ток в режиме ожидания | 3μA |
| Interrupt output | Open-drain active-low |
| Key events stored | 10 key presses and releases |
| Размер корпуса | 4.00mm x 4.00mm |
| Fifo overflow wrap | Да |
| Keypad buttons max | 80 |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.65V |
| Latch up current min | 200mA |
| Защелка | Exceeds 200mA per JESD78, Class II |
| Диапазон питания | 1.65V to 3.6V |
| I2c bus frequency max | 1MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | KEYPAD SCAN DEVICE I2C 24WQFN |
| Schmitt trigger hysteresis typ at 1v8 | 0.18V |
