Светодиод smd 3,5х2,8мм/красный/625нм/800мкд - зеленый/520нм/2000мкд - синий/470нм/600мкд/прозрачный/120°
У поставщика
ПроизводительTCWIN
У поставщиков
150 шт.
Норм. уп.: 5000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт11,12 ₽
Сумма1 112,00 ₽
+ доплата 490,00 ₽
В наличии150 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 1 112,00 ₽. До заказа без доплаты не хватает 16 188,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 112,00 ₽
Описание

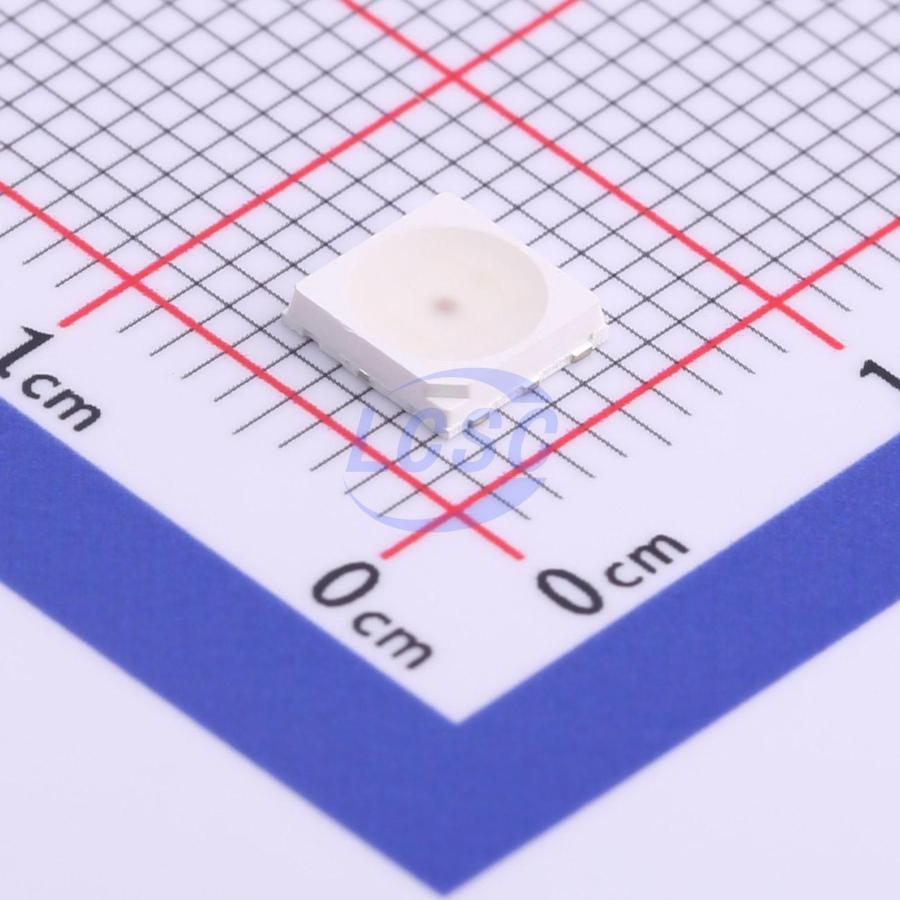

Светодиод SMD 5050 от TCWIN в компактном корпусе 3,5х2,8 мм. Излучает красный (625 нм), зеленый (520 нм) и синий (470 нм) цвета с яркостью до 2000 мкд и углом обзора 120°. Модель рассчитана на мощность до 1500 мВт и поставляется на ленте в катушке. Подходит для декоративной подсветки, индикации в бытовой электронике и цветодинамических решений.
Технические характеристики
| ЭСР | 2000V (HBM) |
| Дата | 20211115 |
| Тип | 5053 RGB 三合一 LED |
| tczm@tczmled.com | |
| Телефон | 0755-29573599 29573979 |
| Rework | Temp <260℃, within 5sec, iron must not touch LED, double-head iron recommended |
| Адрес | 深圳市宝安区松岗街道东方大道33号左第四栋 |
| Корпус | 5050 |
| Версия | A1 |
| Website | www.tcwinled.com |
| Тип монтажа | SMD |
| Допуск | Iv ±10%, λd ±2nm, Vf ±0.05V |
| Размеры | 5.0 x 5.3 x 1.3 mm |
| Postal code | 518106 |
| Производитель | 深圳市天成照明有限公司 (TCWIN) |
| Название продукта | 5053 RGB 三合一 LED 光源 |
| Материал чипа | 氮化铟镓 (InGaN) |
| Код заказчика | TC照5053RGBE60-3CJH-GF09A |
| Модель изделия | TC照5053RGBE60-3CJH-GF09A |
| Импульсный ток | 200mA |
| Угол обзора | 120° |
| Прямой ток | 150mA |
| Обратный ток | 5μA max |
| Обратное напряжение | 5V |
| Ручная пайка | Iron temp <300℃, <3sec, 1 time only |
| Оплавление пайки | Max 260℃, 10sec max, above 220℃ 60sec max, 2 times max |
| Рассеиваемая мощность | 1500mW |
| Reliability aging | JESD22-A108a, T=25℃±5℃, IF=150mA, 1000 hrs, 0/22 |
| Packaging reel 178 | 178x12mm, 1003pcs/卷 |
| Packaging reel 330 | 330x12mm, 5008pcs/卷 |
| Reliability reflow | JESD22-B106, Temp=260℃max, T=10sec, 3 times, 0/22 |
| Прямое напряжение, красный | 2.0-2.4V |
| Темп. хранения | -40 to +100 ℃ |
| Прямое напряжение синего | 2.8-3.2V |
| Прямое напряжение зелёного | 2.8-3.2V |
| Раб. температура | -40 to +85 ℃ |
| Сила света красного | 15-20 LM |
| Доминирующая длина волны (красный) | 620-625nm |
| Сила света, синий | 8-10 LM |
| Reliability power cycle | JESD22-A105, On5min-40℃>5min ↑↓↑↓ <5min Off5min100℃>5min, 200 cycle, 0/22 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Доминирующая длина волны синего | 455-460nm |
| Сила света зелёного | 30-35 LM |
| Доминирующая длина волны, зелёный | 520-525nm |
| Термоудар | JESD22-A106, -40℃±5℃ 15min ↑↓5sec, 100℃±5℃ 15min, 200 cycle, 0/22 |
| Уровень чувствительности к влаге | Level 5a |
| Reliability low temp storage | JESD22-A119, Temp=-40℃±5℃, 1000 hrs, 0/22 |
| Viewing angle test condition | IF=150mA |
| Описание (англ.) | 1500mW SMD5050-6P LED Indication - Discrete RoHS |
| Reliability high temp storage | JESD22-A103, Temp=100℃±5℃, 1000 hrs, 0/22 |
| Reliability temperature cycle | JESD22-A104, -20℃±5℃ 30min ↑↓5min, 120℃±5℃ 30min, 200 cycle, 0/22 |
| Условия измерения прямого напряжения | IF=150mA |
| Условия испытания обратного тока | VR=5V |
| Условия измерения силы света | IF=150mA |
| Условие измерения доминирующей длины волны | IF=150mA |
| Reliability high temp high humidity | JESD22-A101, 85℃±5℃/85%RH, IF=150mA, 1000 hrs, 0/22 |
