Набор ключей (сборки MODFET транзисторов) x 7 50В 0.5A интерфейс ТТЛ/КМОП
У поставщика
ПроизводительTOS
КатегорияИнтерфейсы прочие
У поставщиков
1 177 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 177 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,21 |
| от 47 | 42,34 |
| от 93 | 39,18 |
| от 186 | 36,80 |
| от 372 | 35,02 |
Описание

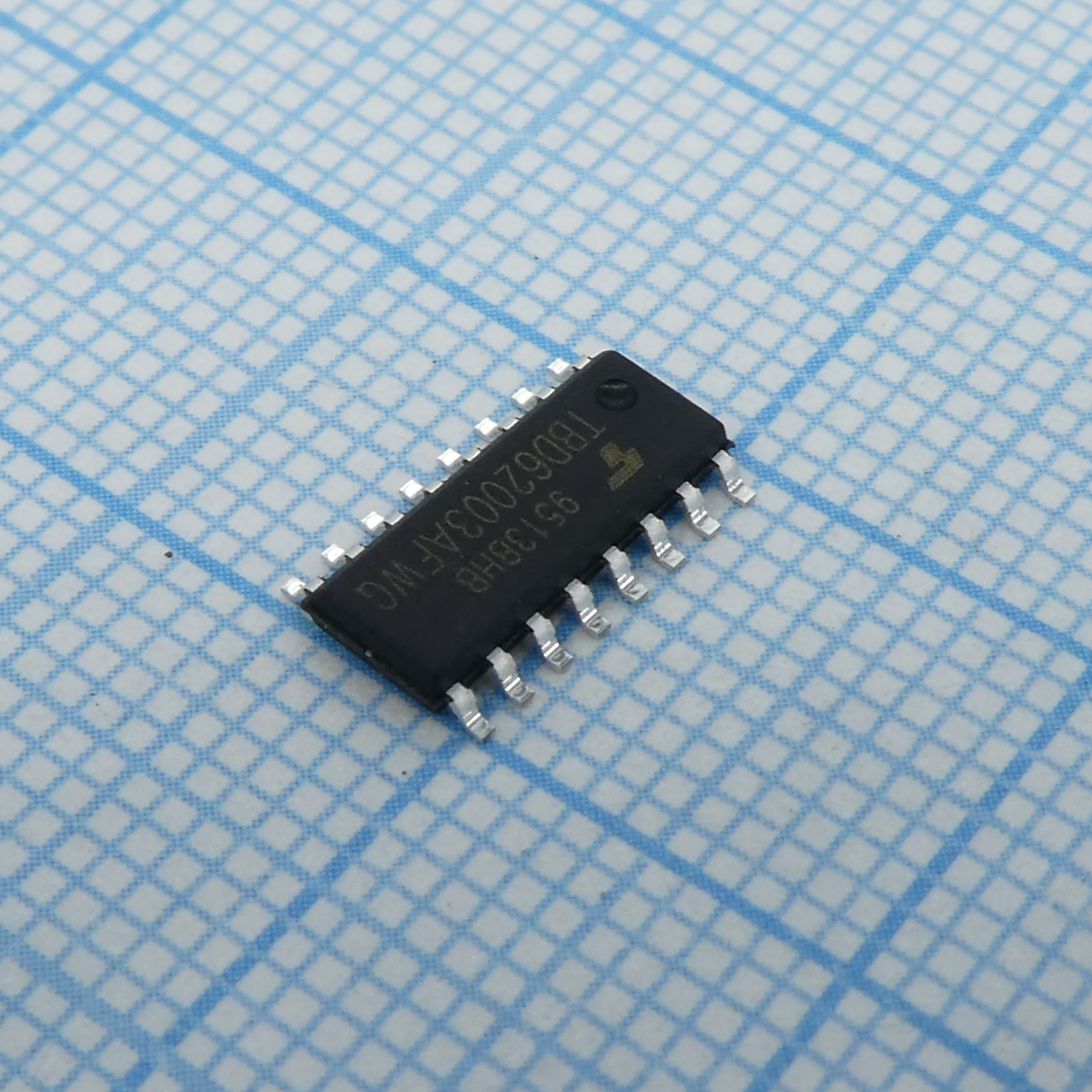

Микросхема TOS TBD62003AFWG — это сборка из семи ключей на DMOS-транзисторах. Работает при напряжении до 50 В и токе до 0,5 А, совместима с логическими уровнями ТТЛ и КМОП. Выпускается в корпусе SO-16. Применяется в промышленной автоматике и управлении нагрузками.
Технические характеристики
| Тип | DMOS transistor array |
| Шаг | 1.27mm |
| Вес | 0.15g |
| Корпус | P-SOP16-0410-1.27-002 (SOP16) |
| Особенности | Built-in clamp diode for inductive loads, High voltage: 50V, High current: 500mA/ch |
| Тип монтажа | SMD |
| Описание | 7-channel sink-type DMOS transistor array with clamp diodes |
| Тип выхода | open-drain sink |
| Артикул | TBD62003AFWG |
| Макс. напряжение | 50V |
| Логическое семейство | TTL/CMOS compatible (2.5V threshold) |
| Производитель | Toshiba |
| Ширина корпуса | 6.2mm |
| Высота корпуса | 1.7mm |
| Длина корпуса | 10.0mm |
| Макс. R вкл. | 3.25Ω (at IOUT=200mA, VIN=5V) |
| Turn on delay typ | 0.4μs |
| Количество каналов | 7 |
| Макс. выходное напряжение | 50V |
| Turn off delay typ | 0.8μs |
| Диап. вх. напр. | -0.5V to 30V |
| Input voltage on min | 2.5V |
| Input voltage off max | 0.6V |
| On resistance typical | 2Ω (at IOUT=200mA, VIN=5V) |
| Макс. рассеиваемая мощность | 1.25W |
| Current max per channel | 500mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | 7xDMOS-Dr. 50V 0,5A TTL/CMOS SO16 |
| Clamp diode forward current max | 500mA |
| Clamp diode reverse voltage max | 50V |
