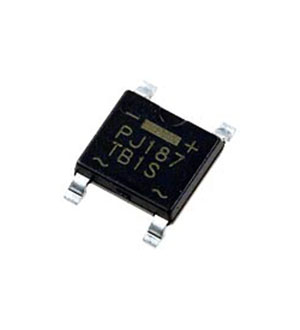

TB1STR13, диод 1А 100V
У поставщика
ПроизводительPANJIT
У поставщиков
2 300 шт.
Норм. уп.: 14
Цены поставщиков
Склад 12
В наличии:2 300 шт
Срок поставки: до недели
Норм. уп.: 14
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,23 |
| от 14 | 21,74 |
| от 140 | 11,05 |
Описание
TB1STR13 от PANJIT — это однофазный мостовой выпрямитель на 1 А и 100 В. Компонент выполнен в миниатюрном SMD-корпусе TDI (MicroDIP) с малым прямым падением напряжения 1,1 В и выдерживает импульсные токи до 30 А. Подходит для автоматизированного монтажа в блоках питания и бытовой электронике.
Технические характеристики
| Тип | Single-Phase Bridge Rectifier |
| Ток, А | Peak surge forward: 30A; Average rectified forward: 1.0A |
| Корпус | Наименование: TDI (MicroDIP); Вес: 0.090 grams; Материал: Plastic, UL 94V-0; Тип монтажа: SMD; Размеры: Ширина корпуса: 4.55mm (0.179in) max; Длина корпуса: 6.70mm (0.264in) max; Толщина корпуса: less than 1.5mm |
| Напряжение, В | Rms: 70V; Dc blocking: 100V; Repetitive peak reverse: 100V |
| Особенности | Glass passivated chip junction, Ideally suited for automatic assembly, Low forward voltage drop, Surge overload rating to 30A peak, Compliant with EU RoHS 2002/95/EC |
| Полярность | Marked on case |
| Номинал I²t | 3.735 A²s |
| Артикул | TB1STR13 |
| Прямое напряжение | Value: 1.1V; Condition: IF=1A, pulse measurement |
| Обратный ток | Value: 10μA; Condition: At VRRM, pulse measurement |
| Темп. диапазон | Storage: -55 to +150°C; Operating junction: -55 to +150°C |
| Тепловое сопротивление | Junction to case: 70 °C/W; Junction to ambient on FR4: 95 °C/W |
| Емкость перехода | Value: 10pF; Condition: VR=4V, f=1MHz |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
