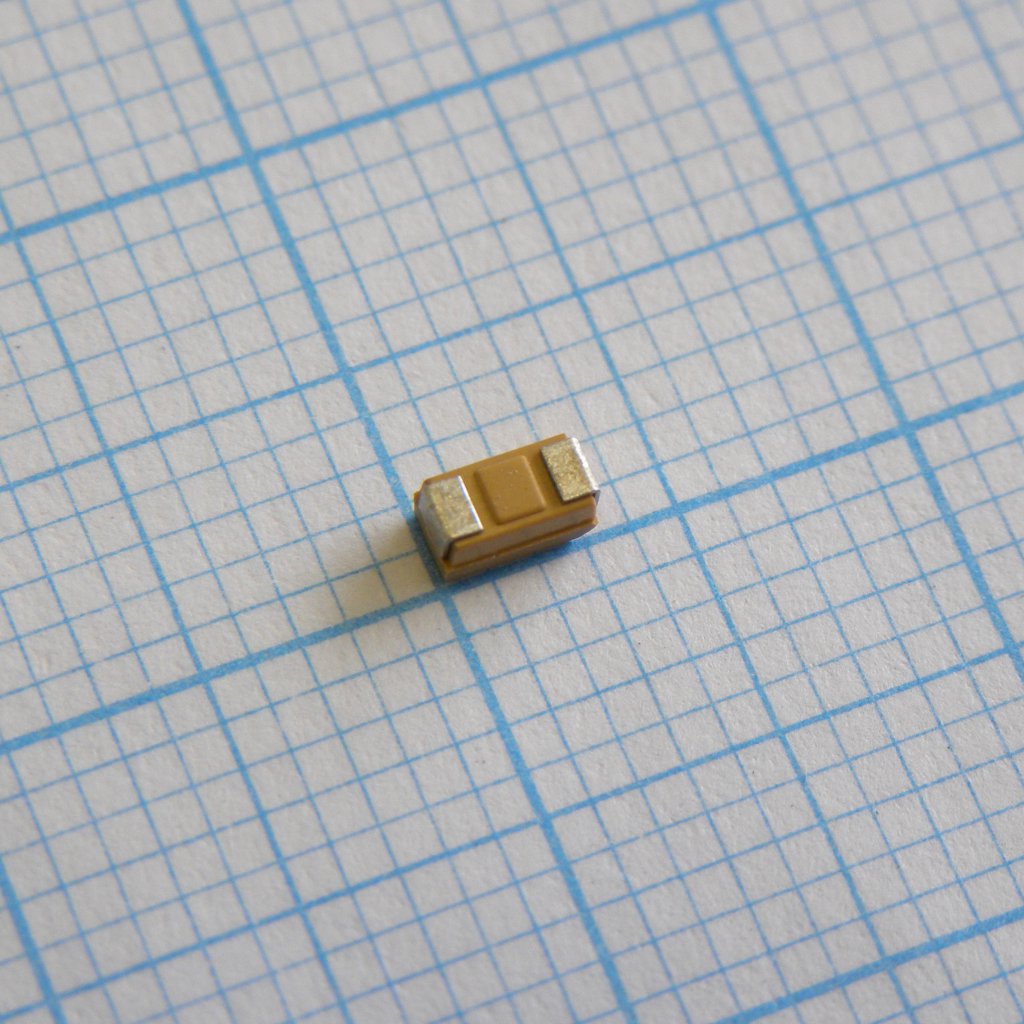

ЧИП-конденсатор танталовый твердотельный 4.7мкФ 10В типоразмер A ±20% (3.2х1.6х1.6мм) выводы внутрь SMD 3216-18 5Ом 125°С лента на катушке
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы
У поставщиков
454 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:454 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,93 |
| от 107 | 10,26 |
| от 213 | 9,48 |
| от 425 | 8,69 |
| от 850 | 8,07 |
Описание
Танталовый чип-конденсатор от KYOCERA-AVX ёмкостью 4.7 мкФ на напряжение 10 В. Выполнен в миниатюрном корпусе типоразмера A (3.2×1.6 мм) с низким сопротивлением 5 Ом и рабочим диапазоном до 125°C. Подходит для поверхностного монтажа в компактных блоках питания и промышленной автоматике.
Технические характеристики
| ESR | 5 Ohm @ 100kHz |
| MSL | 1 |
| RoHS | Lead-Free Compatible |
| Ширина | 1.60mm (0.063in) |
| Df max | 6% |
| Высота | 1.60mm (0.063in) |
| Длина | 3.20mm (0.126in) |
| Серия | TAJ |
| Dcl max | 0.5 uA |
| Esr max | 5 Ohm |
| Размер корпуса | A |
| Упаковка | R = Pure Tin 7" Reel |
| Ширина вывода | 0.80mm (0.031in) |
| Ёмкость | 4.7uF |
| Описание | Standard and Low Profile Tantalum Capacitors |
| Надежность | 1% per 1000 hours at 85C, Vr with 0.1 Ohm/V series impedance, 60% confidence level |
| Применение | General low power DC/DC and LDO, Entertainment / Infotainment systems, Height restricted design |
| Конструкция | J-lead |
| Корпус | 3216-18 |
| Eia case code | 1206 |
| Тип монтажа | SMD |
| Квалификация | CECC 30801-005 issue 2, EIA 535BAAC |
| Ном. напряжение | 10V |
| Specification | NJ = Standard Suffix |
| Код упаковки | R |
| Код допуска | M |
| Voltage at 85c | 10V |
| Rms current 25c | 52mA |
| Rms current 85c | 47mA |
| Voltage at 125c | 7V |
| Код емкости | 475 |
| Категорийное напряжение | 7V |
| Min lead spacing | 1.10mm (0.043in) |
| Rms current 125c | 21mA |
| Eia mounting code | 3216-18 |
| Импульсное напряжение 85C | 13V |
| Темп. диапазон | -55C to +125C |
| Ширина вывода | 1.20mm (0.047in) |
| Rated voltage code | 010 |
| Импульсное напряжение 125C | 8V |
| Покрытие выводов | Sn Plating (standard), Gold and SnPb Plating upon request |
| Примечание | чип тант.10В 4.7мкФ 20% A |
| Допуск емкости | +/-20% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Cap Tant Solid 4.7uF 10V A CASE 20% (3.2 X 1.6 X 1.6mm) Inward L SMD 3216-18 5 Ohm 125C T/R |
| Допуск | 20 % |
| Монтаж | SMD |
