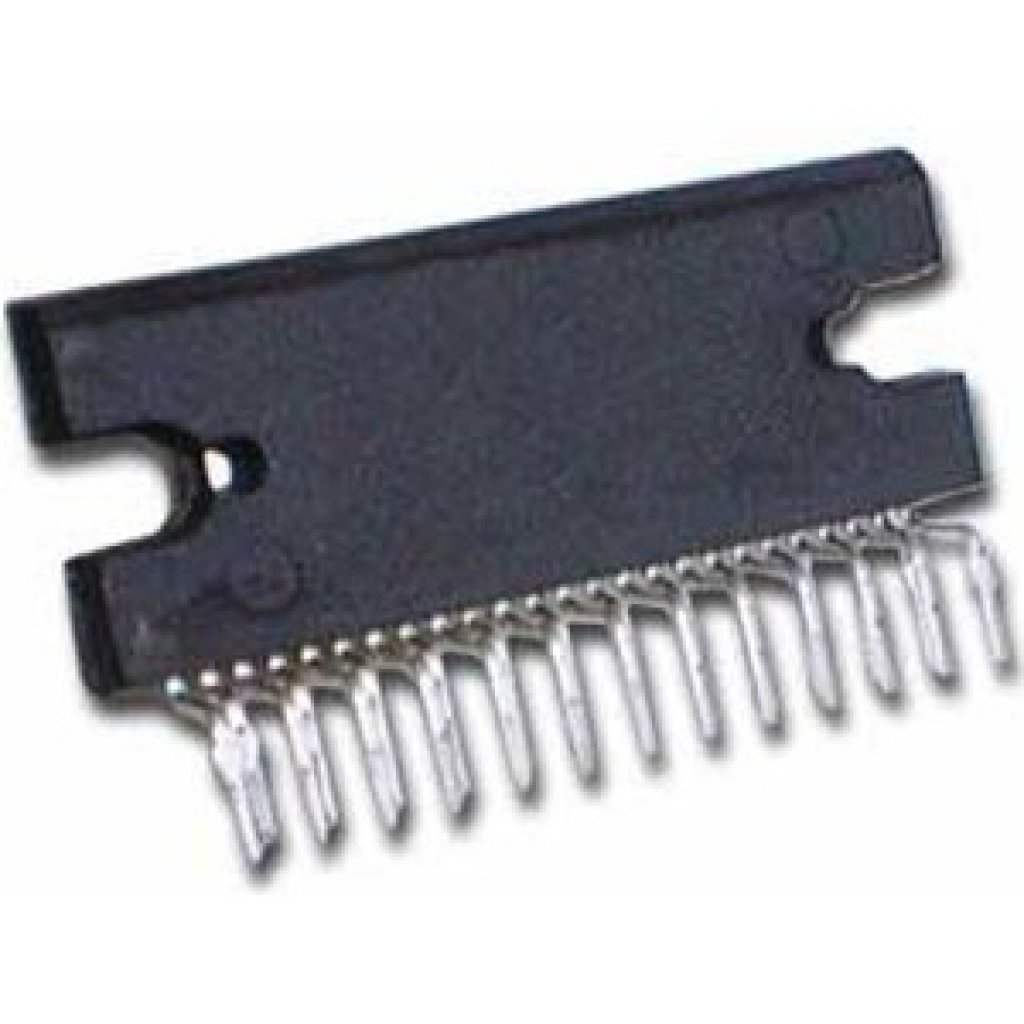

УНЧ 4x24Вт (14.4В/4 Ом), 34дБ TA8264AHQ
У поставщика
ПроизводительTOS
КатегорияУсилители низкой частоты
У поставщиков
79 шт.
Норм. уп.: 17
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт284,65 ₽
Сумма1 423,25 ₽
+ доплата 490,00 ₽
В наличии79 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 6 — 271,75 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 423,25 ₽. До заказа без доплаты не хватает 15 876,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 423,25 ₽
Описание
Микросхема УНЧ (усилитель низкой частоты) от Toshiba представляет собой четырёхканальный усилитель мощности. Предназначена для работы в автомобильных аудиосистемах, обеспечивая выходную мощность 24 Вт на канал при нагрузке 4 Ом и напряжении питания 14.4 В. Отличается встроенной защитой от короткого замыкания и перегрева, а также низким уровнем искажений.
Технические характеристики
| КНИ | 0.02% |
| Pin c1 | 3 |
| Pin c2 | 2 |
| Pin c3 | 4 |
| Pin c4 | 5 |
| Pin c5 | 6 |
| Pin c6 | 7 |
| Вес | 7.7g |
| Корпус | TAB |
| Pin in1 | 1 |
| Pin in2 | 5 |
| Pin in3 | 14 |
| Pin in4 | 21 |
| Aux gain | 0dB |
| Каналы | 4 |
| Тип монтажа | Выводной |
| Pin mute | 22 |
| Pin vcc1 | 20 |
| Pin vcc2 | 6 |
| Кол-во выводов | 25 |
| Pin aux in | 16 |
| Pin ripple | 10 |
| Технология | Bipolar Linear Integrated Circuit Silicon Monolithic |
| Применение | Car audio 4 ch BTL audio power amplifier |
| Описание | Max Power 41 W BTL x 4 ch Audio Power IC |
| Артикул | TA8264AH |
| Pin pre gnd | 13 |
| Pin pw gnd1 | 11 |
| Pin pw gnd2 | 12 |
| Pin pw gnd3 | 15 |
| Pin pw gnd4 | 24 |
| Pin standby | 4 |
| Aux amp gain | -20dB |
| Производитель | TOSHIBA |
| Выходной каскад | pure complementary PNP and NPN transistor |
| Коэффициент усиления по напряжению | 34dB |
| Diagnosis pin | pin 25 |
| Pin diagnosis | 25 |
| Pin out1 plus | 9 |
| Pin out2 plus | 7 |
| Pin out3 plus | 17 |
| Pin out4 plus | 19 |
| Тип усилителя | BTL |
| Muting current | 250uA |
| Muting voltage | 0.5V |
| Выходная мощность 1 | 24W |
| Выходная мощность 2 | 21W |
| Pin out1 minus | 8 |
| Pin out2 minus | 2 |
| Pin out3 minus | 18 |
| Pin out4 minus | 23 |
| Условия THD | VCC = 13.2 V, f = 1 kHz, POUT = 5 W, RL = 4 ohm |
| Ток в режиме ожидания | 2uA |
| Voltage gain btl | 6dB |
| Voltage gain amp1 | 8dB |
| Weight conditions | typ. |
| Built in functions | Stand-by switch function (pin 4), Muting function (pin 22), Diagnosis circuit (pin 25), AUX amplifier (pin 16) |
| Output power max 1 | 41W |
| Output power max 2 | 37W |
| Protection circuits | Thermal shut down, Over voltage, Out to GND, Out to VCC, Out to out short, Speaker burned |
| Выходное напряжение шума | 0.18mVrms |
| Diagnosis output type | open collector output (active low) |
| Voltage gain amp2a 2b | 20dB |
| Тип упаковки | Tube (туба) |
| Muting voltage conditions | pin 22 less than 0.5 V for audio muting condition |
| Output power 1 conditions | VCC = 14.4 V, f = 1 kHz, THD = 10%, RL = 4 ohm |
| Output power 2 conditions | VCC = 13.2 V, f = 1 kHz, THD = 10%, RL = 4 ohm |
| Standby threshold voltage | 3VBE (typ.) |
| Standby control voltage on | 0~1.5V |
| Условия тока ожидания | typ. at stand-by state |
| Muting pin voltage low temp | 4.6V |
| Standby control voltage off | 3~VCC |
| Muting pin voltage high temp | 3.2V |
| Muting series resistance max | 10kohm |
| Макс. рабочее напряжение питания | 18V |
| Рабочее напряжение питания, мин. | 9V |
| Описание (англ.) | PA 4x24W BTL (14.4V/4 Ом), max 4x41W, Gv=34dB |
| Output power max 1 conditions | VCC = 14.4 V, f = 1 kHz, JEITA max, RL = 4 ohm |
| Output power max 2 conditions | VCC = 13.7 V, f = 1 kHz, JEITA max, RL = 4 ohm |
| Speaker short circuit current | 4A |
| Output noise voltage conditions | VCC = 13.2 V, Rg = 0 ohm, GV = 34dB, BW = 20 Hz~20 kHz |
| Speaker short circuit resistance | 1ohm |
| Порог защиты от перенапряжения | 22V |
| Speaker short circuit offset voltage | 4V |
| Over voltage protection threshold conditions | typ. |
