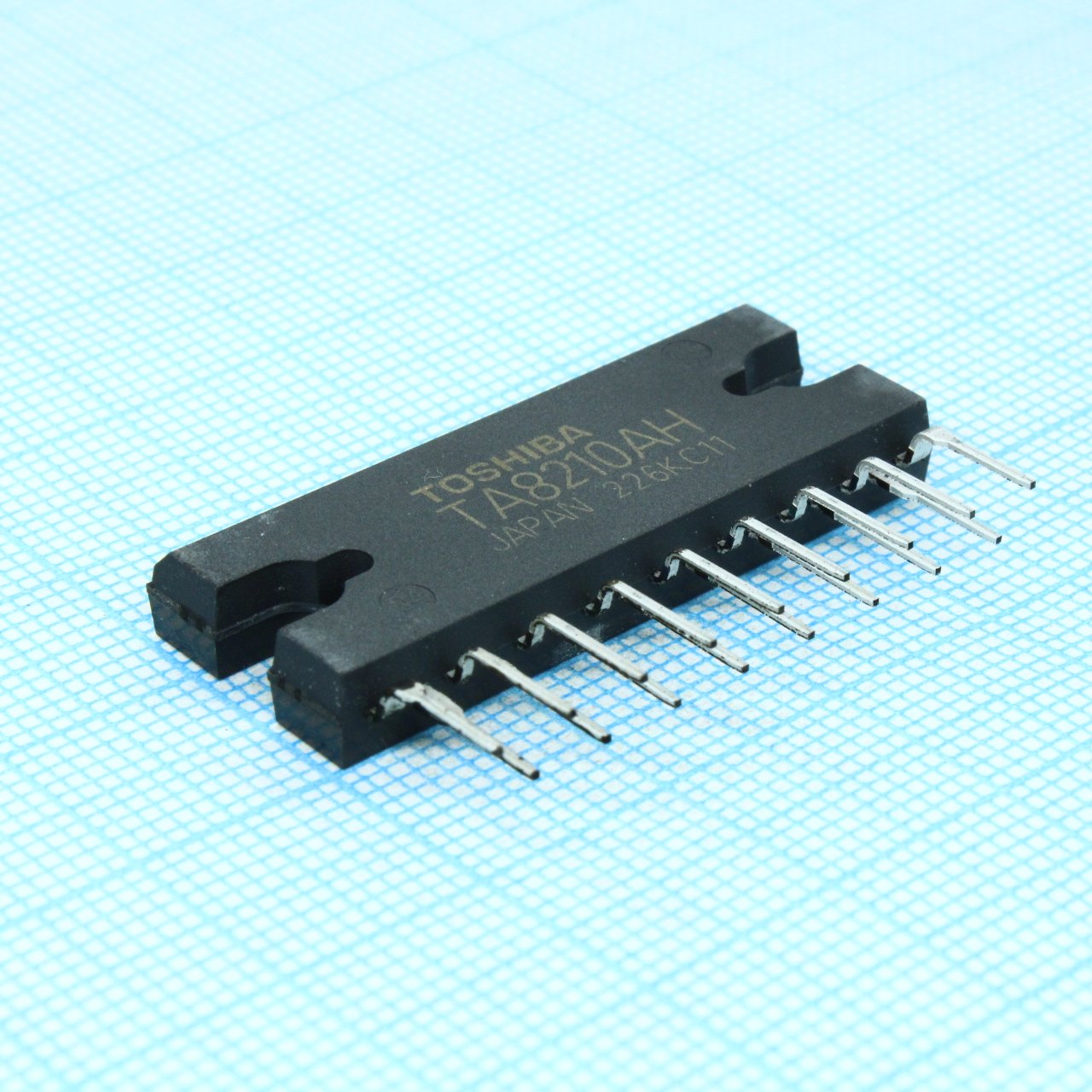

УHЧ 2x19Вт (13.2В/4 Ом) TA8210AH
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
258 шт.
Норм. уп.: 14
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт256,33 ₽
дешевле всех
Сумма512,66 ₽
В наличии184 шт
от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт422,98 ₽
Сумма845,96 ₽
+ доплата 490,00 ₽
В наличии74 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 4 — 405,03 ₽ (−4%)
2 шт · Склад 39 · 512,66 ₽
Описание
Микросхема УНЧ TA8210AH от производителя TOS — это двухканальный усилитель мощности. Работает при напряжении 13.2 В и нагрузке 4 Ом, выдавая 2x19 Вт в режиме BTL. Выполнена в корпусе HZIP17. Подходит для автомобильной аудиотехники и портативной акустики.
Технические характеристики
| Корпус | HZIP17-P |
| Особенности | Built-in Stand-by Function, Built-in Muting Function, Low Thermal Resistance, High Power, Low Distortion, Low Noise |
| Тип монтажа | Выводной |
| Описание | 20W BTL×2CH AUDIO POWER AMPLIFIER |
| Артикул | TA8210AH |
| Коэффициент усиления по напряжению | 50dB (Typ.) |
| Напряжение шума | 0.30mVrms (Typ.) (VCC = 13.2V, RL = 4Ω, GV = 50dB, Rg = 0Ω, BW = 20Hz~20kHz) |
| Выходная мощность 1 | 22W (Typ.) / Channel (VCC = 14.4V, f = 1 kHz, THD = 10%, RL = 4Ω) |
| Выходная мощность 2 | 19W (Typ.) / Channel (VCC = 13.2V, f = 1 kHz, THD = 10%, RL = 4Ω) |
| Вес упаковки | 9.8g (Typ.) |
| Ток в режиме ожидания | 1 μA (Typ.) |
| Voltage gain range | 20-60dB (adjustable via Rf) |
| Feedback resistance | 0Ω to 3kΩ (for gain adjustment) |
| Protection circuits | Thermal Shut Down, Over voltage, Out→VCC short, Out→GND short, OUT-OUT Short |
| Диапазон питания | 9~18V |
| Mute threshold voltage | 1V (Typ.) |
| Тип упаковки | Tube (туба) |
| Nf capacitance reference | 47μF (at GV=50dB) |
| Standby threshold voltage | 2.1V (3VBE) |
| Суммарный коэффициент гармоник | 0.04% (Typ.) (VCC = 13.2V, f = 1kHz, POUT = 1W, RL = 4Ω, GV = 50dB) |
| Input capacitance reference | 4.7μF (at GV=50dB) |
| Описание (англ.) | PA 2x19W BTL (13.2V/4 Ом) |
| Тепл. сопр. переход-корпус | 1.5°C/W (Infinite Heat Sink) |
