Дpайвеp двигателя для видеомагнитофона, 1.2А
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
122 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт167,13 ₽
Сумма835,65 ₽
+ доплата 490,00 ₽
В наличии122 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 10 — 158,80 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 835,65 ₽. До заказа без доплаты не хватает 16 464,35 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 835,65 ₽
Описание

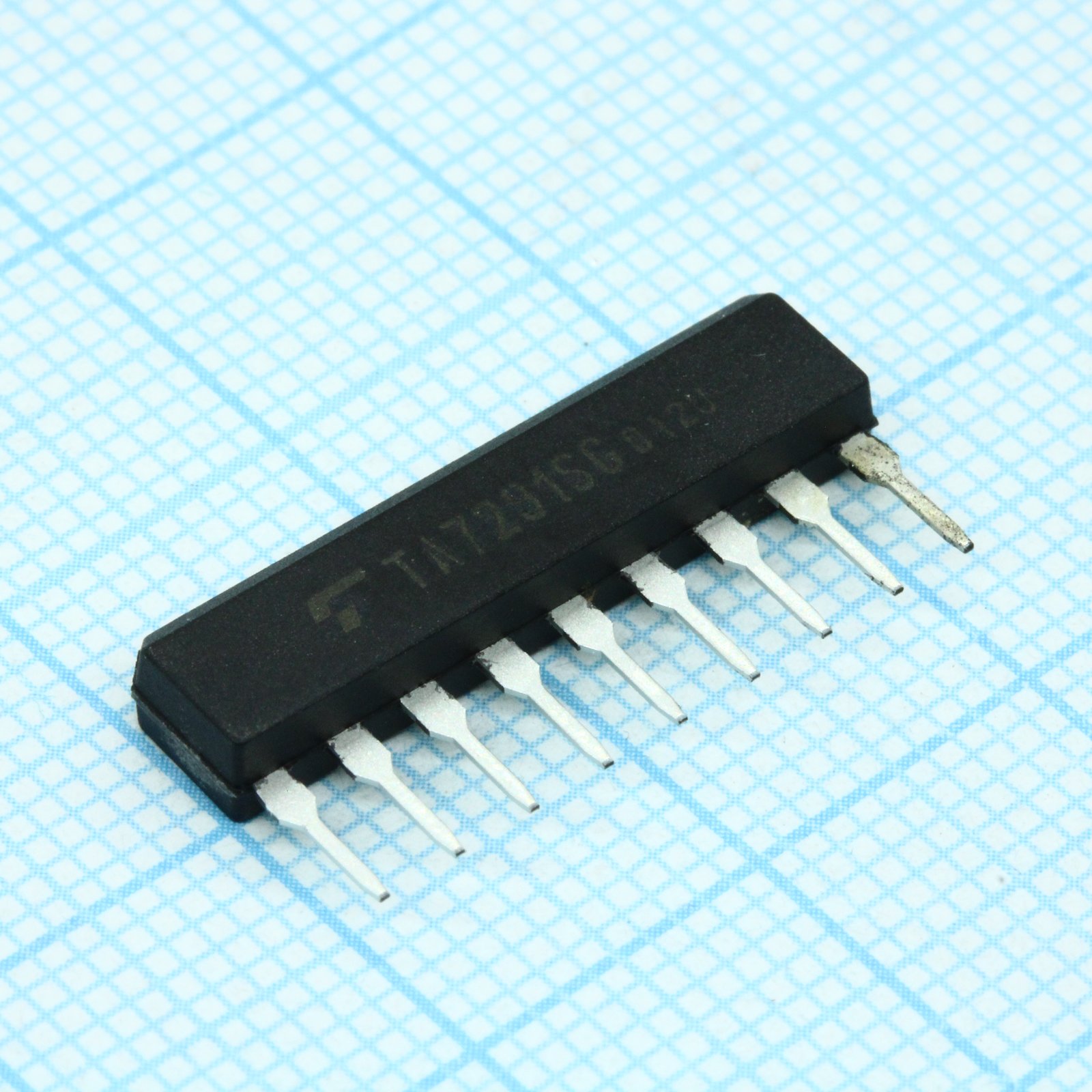

Драйвер двигателя TA7291SG от TOS предназначен для управления электромоторами. Микросхема рассчитана на ток до 1.2 А и выпускается в корпусе SIP9. Компонент применяется в видеомагнитофонах и другой бытовой аудио- и видеотехнике.
Технические характеристики
| Вес | 0.92g |
| Особенности | Bridge driver, 4 modes (CW/CCW/STOP/BRAKE), thermal shutdown, overcurrent protection, punch-through current restriction, standby mode, hysteresis inputs |
| Тип монтажа | Выводной |
| Корпус | SIP9 |
| Входной гистерезис, тип. | 0.7V |
| Motor voltage vs max | 20V |
| Motor voltage vs min | 0V |
| Опорный ток, макс. | 40µA |
| Reference current typ | 20µA |
| Input current high typ | 10µA |
| Input voltage high max | 5.5V |
| Входное напряжение высокого уровня, мин. | 3.5V |
| Напряжение питания Vcc, макс. | 20V |
| Мин. напряжение питания VCC | 4.5V |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -55°C to 150°C |
| Output current peak s type | 1.2A |
| Reference voltage vref max | 20V |
| Reference voltage vref min | 0V |
| Диап. раб. темп. | -30°C to 75°C |
| Описание (англ.) | Engine driver for VCR, 1.2A |
| Output current average s type | 0.4A |
| Leakage current lower side max | 50µA |
| Leakage current upper side max | 50µA |
| Saturation voltage lower side 0 2a | 1.0V to 1.35V |
| Saturation voltage lower side 0 4a | 0.9V to 1.35V |
| Saturation voltage upper side 0 2a | 0.9V to 1.2V |
| Saturation voltage upper side 0 4a | 1.0V to 1.35V |
| Power dissipation s type no heatsink | 0.95W |
| Diode forward voltage lower side 0 4a | 0.9V |
| Diode forward voltage upper side 0 4a | 1.5V |
