Радиоприемник AM/ЧМ, электропитание 1.8-7В
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
400 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт50,57 ₽
Сумма758,55 ₽
+ доплата 490,00 ₽
В наличии400 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 25 — 47,40 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 758,55 ₽. До заказа без доплаты не хватает 16 541,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 758,55 ₽
Описание

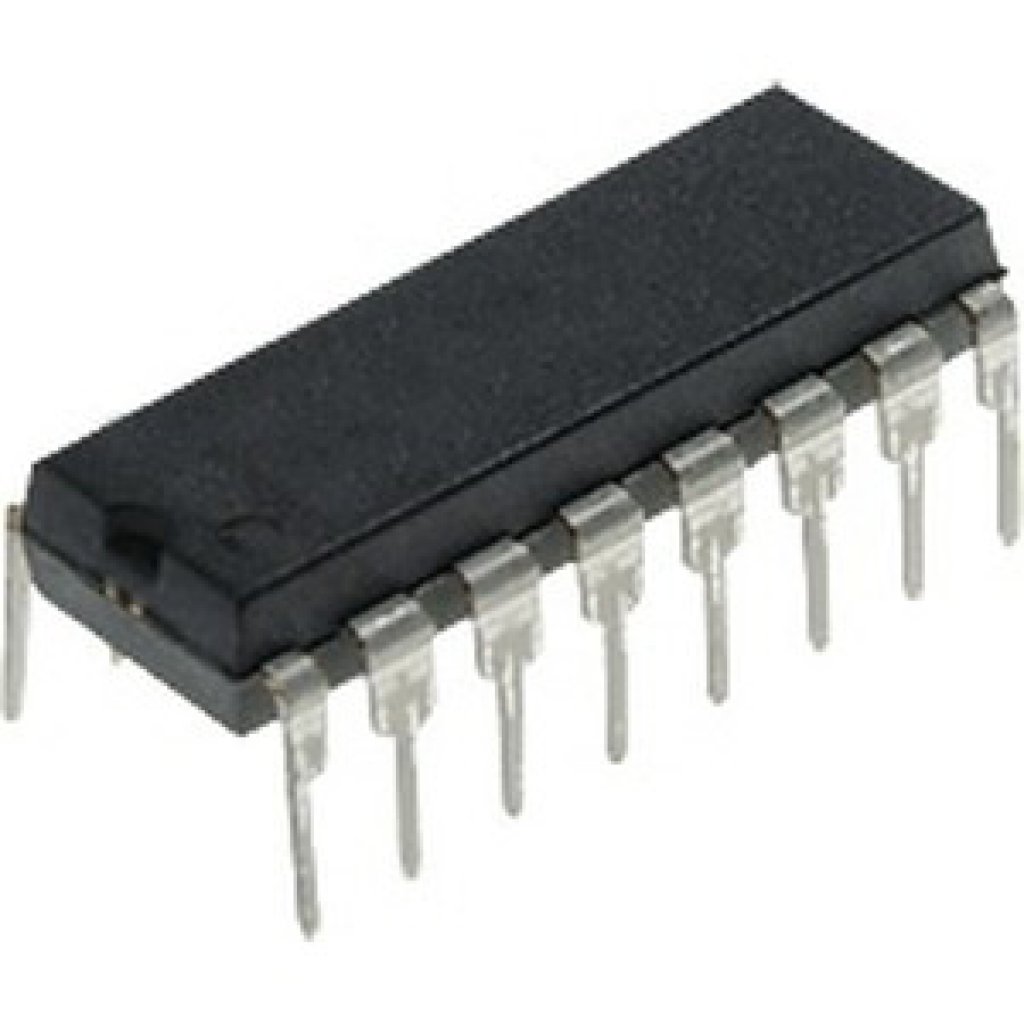

Микросхема TA2003PG от TOS — это интегральный радиоприемник для AM и ЧМ диапазонов. Работает при напряжении питания от 1.8 до 7 В и выпускается в корпусе DIP16. Подходит для сборки портативных радиоприемников и бытовой аудиотехники.
Технические характеристики
| Особенности | No external FM IFT, AM IFT, FM detector coil needed; pin compatible with TA8164P |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Описание | AM/FM Radio IC |
| Корпус DIP | DIP16-P-300-2.54A |
| Артикул | TA2003P/TA2003F |
| Package ssop | SSOP16-P-225-1.00A |
| Корпус | DIP16 |
| Макс. напр. пит. | 7V |
| Мин. напр. пит. | 1.8V |
| Dimensions dip body | 19.25mm x 6.4mm |
| Dimensions dip pitch | 2.54mm |
| Dimensions ssop body | 8.2mm x 6.5mm |
| Dimensions dip weight | 1.00g |
| Dimensions ssop pitch | 1.0mm |
| Local osc voltage max | 320mVrms |
| Local osc voltage min | 160mVrms |
| Local osc voltage typ | 240mVrms |
| Рассеиваемая мощность DIP | 750mW |
| Supply current am max | 8.0mA |
| Supply current am typ | 5.0mA |
| Supply current fm max | 16.5mA |
| Supply current fm typ | 10.5mA |
| Am rejection ratio typ | 33dB |
| Dimensions ssop weight | 0.14g |
| Power dissipation ssop | 350mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 75°C |
| Мин. раб. темп. | -25°C |
| Voltage gain am output max | 50mVrms |
| Voltage gain am output min | 15mVrms |
| Voltage gain am output typ | 32mVrms |
| Абс. макс. напряжение питания | 8V |
| Quiescent sensitivity fm typ | 12dBμV EMF |
| Signal to noise ratio am typ | 43dB |
| Signal to noise ratio fm typ | 62dB |
| Описание (англ.) | ICs for radios AM / FM, 1.8-7V |
| Input limiting voltage fm typ | 12dBμV EMF |
| Input limiting voltage if max | 52dBμV EMF |
| Input limiting voltage if min | 42dBμV EMF |
| Input limiting voltage if typ | 47dBμV EMF |
| Local osc stop voltage am typ | 1.6V |
| Local osc stop voltage fm typ | 1.2V |
| Recovered output voltage am max | 85mVrms |
| Recovered output voltage am min | 35mVrms |
| Recovered output voltage am typ | 60mVrms |
| Recovered output voltage fm max | 90mVrms |
| Recovered output voltage fm min | 50mVrms |
| Recovered output voltage fm typ | 70mVrms |
| Total harmonic distortion am typ | 1.0% |
| Total harmonic distortion fm typ | 0.4% |
