Симистор 800В 4А 5мА 3Q (логический уровень)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
550 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:550 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,87 |
| от 30 | 64,61 |
| от 59 | 60,31 |
| от 117 | 57,09 |
| от 233 | 54,68 |
Описание

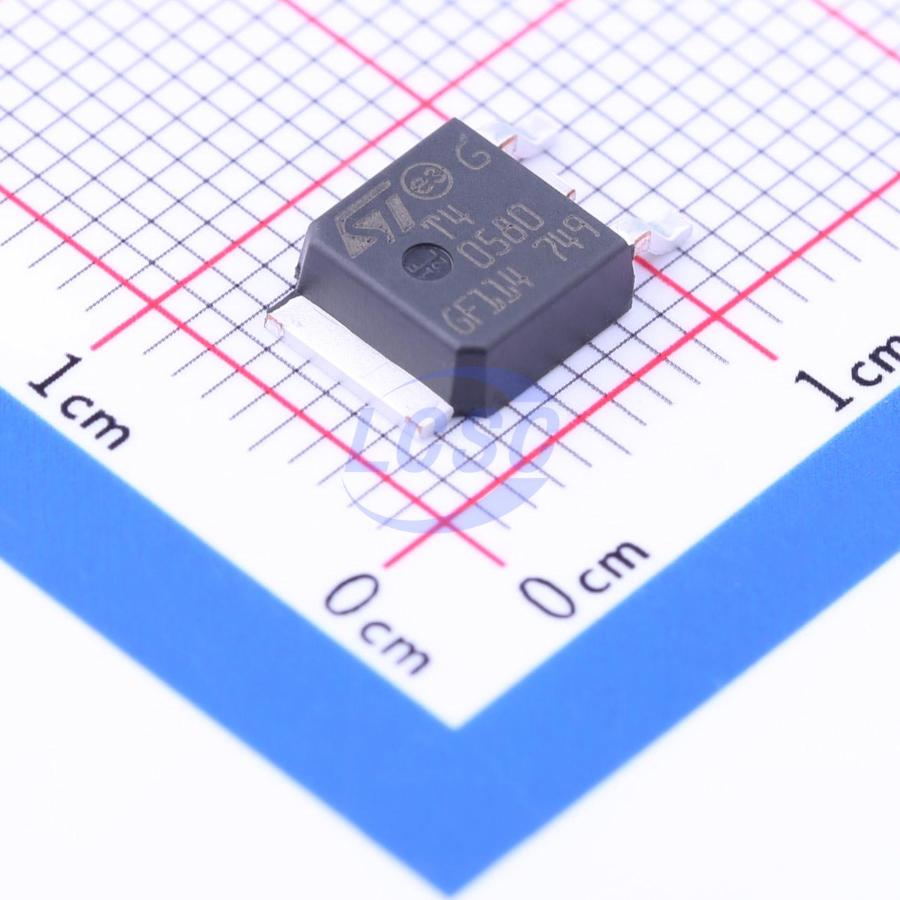

Симистор T405-800B-TR от STMicroelectronics — это мощный полупроводниковый ключ на 800 В и 4 А. Компонент выполнен в компактном SMD-корпусе DPAK (TO-252) и поддерживает работу в трёх квадрантах с логическим уровнем управления. Благодаря технологии Snubberless и высокой скорости нарастания напряжения (20 В/мкс) подходит для схем без демпферов. Применяется в промышленной автоматике, бытовой технике и системах управления освещением.
Технические характеристики
| Тип | Triac |
| DI dt c | 1.8A/ms |
| Корпус | DPAK |
| Тип монтажа | SMD |
| DV dt min | 20V/µs |
| Quadrants | I, II, III |
| Технология | Snubberless / Logic Level |
| Current rms | 4A |
| Артикул | T405-800B-TR |
| Voltage drm | 800V |
| Voltage rrm | 800V |
| Производитель | STMicroelectronics |
| Тип упаковки | DPAK / TO-252 |
| DV dt condition | VD = 67% VDRM, gate open, Tj = 125°C |
| DI dt c condition | dV/dt_c = 0.1V/µs, Tj = 125°C, without snubber |
| Peak gate current | 4A |
| Threshold voltage | 0.89V |
| Average gate power | 1W |
| Dynamic resistance | 120mΩ |
| Holding current max | 10mA |
| Ток утечки 25°C | 5µA |
| Latching current max | 10mA |
| Leakage current 125c | 1mA |
| On state voltage max | 1.56V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Surge current condition | 50Hz, 20ms, full cycle, Tj initial 25°C |
| Gate trigger current max | 5mA |
| Gate trigger voltage max | 1.3V |
| On state voltage condition | ITM = 5.5A, tp = 380µs, Tj = 25°C |
| Critical rate rise on state | 50A/µs |
| Critical rate rise condition | IG = 2 x IGT, tr ≤ 100ns, F = 120Hz, Tj = 125°C |
| Surge current non repetitive | 30A |
| Тепловое сопр. переход-корпус | 2.6°C/W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 70°C/W |
| Thermal resistance ambient condition | DPAK, copper surface under tab = 0.5 cm² |
