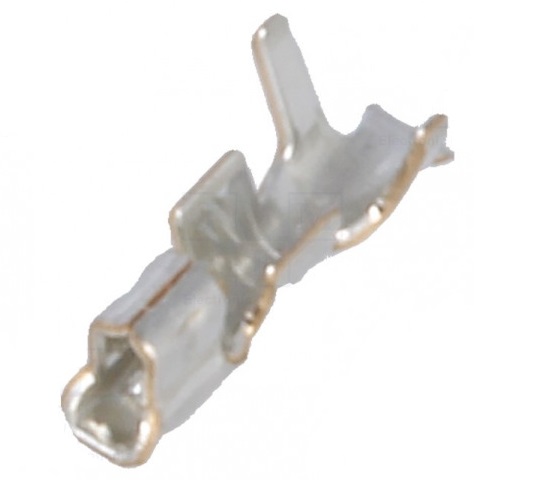

Контакт SZH-002T-P0.5
У поставщика
У поставщиков
147 438 шт.
Норм. уп.: 13000
Цены поставщиков
Склад 39
В наличии:97 450 шт.
Срок поставки: до недели
Норм. уп.: 13000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,55 |
| от 2 373 | 1,24 |
| от 3 883 | 1,07 |
| от 6 580 | 0,93 |
| от 10 895 | 0,84 |
Склад 13
В наличии:49 988 шт
Срок поставки: до недели
Норм. уп.: 13000
Минимальная партия: 378 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,83 |
| от 1 379 | 1,47 |
| от 2 758 | 1,18 |
| от 5 515 | 1,00 |
| от 13 000 | 0,89 |
Описание
Контакт SZH-002T-P0.5 от JST — это сигнальный штыревой контакт для разъемов серии ZH. Рассчитан на работу с проводами сечением 0,5 мм², обеспечивает надежное соединение в компактном корпусе. Применяется в бытовой электронике и мелкой промышленной автоматике.
Технические характеристики
| Тип | сигнальные |
| Модель | SZH-002T-P0.5 |
| Шаг | 1.5mm |
| Покрытие | Tin-plated (reflow treatment) |
| Серия | ZH |
| Материал | Phosphor bronze |
| Стандарты | Recognized E60389, Certified LR20812, R9351092 |
| Insulation od | 0.8 to 1.1mm |
| Тип монтажа | Crimp / wire-to-board |
| Количество в катушке | 13000 |
| Тип компонента | обжимной контакт |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Соотв. RoHS | Да |
| Ном. напряжение | 50V AC/DC |
| Темп. диапазон | -25°C to +85°C |
| Applicable wire awg | AWG #32 to #26 |
| Applicable wire mm2 | 0.08 to 0.13 |
| Выдерживаемое напряжение | 500V AC/minute |
| Сопр. изоляции | 500MΩ min |
| Начальное сопротивление контакта | 20mΩ max |
| Applicable pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Contact resistance after env test | 30mΩ max |
| Корпус | P0.5 |
| Тип разъема | сигнальные |
