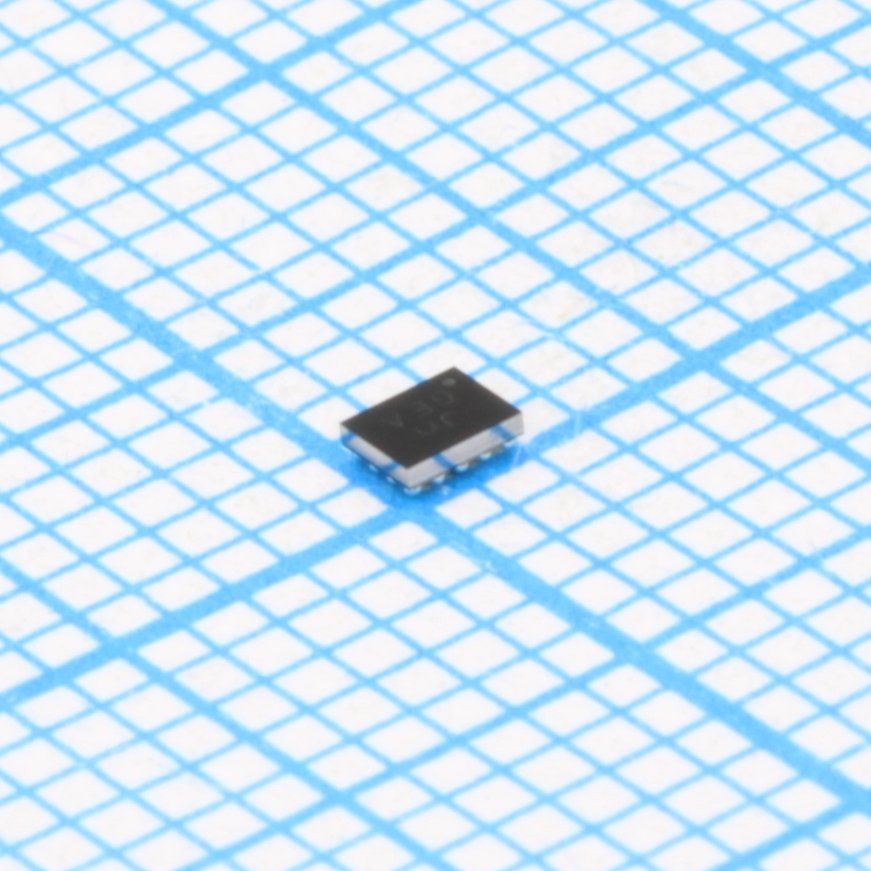

Преобразователь постоянного тока понижающий подстраиваемый 5.5 В 6 А 2.4 МГц шина I2C
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
1 457 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:1 085 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,12 |
Склад 13
В наличии:372 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,46 |
| от 25 | 42,22 |
| от 49 | 40,04 |
| от 98 | 38,30 |
| от 195 | 37,35 |
Описание
Silergy SYR837PKC — это синхронный понижающий DC-DC преобразователь. Работает при входном напряжении от 2.6 до 5.5 В, обеспечивает выходной ток до 6 А с частотой переключения 2.4 МГц. Управляется по шине I2C, выпускается в компактном корпусе CSP-20. Подходит для портативной электроники и устройств с питанием от батарей.
Технические характеристики
| Корпус | CSP20-(1.6x2) |
| Тип монтажа | SMD |
| Топология | Synchronous step-down regulator |
| Размеры | 1.56mm x 1.96mm |
| I2c address | 0x40h |
| Min on time | 40ns |
| Артикул | SYR837PKC |
| Rds on nfet | 17mΩ |
| Rds on pfet | 28mΩ |
| Uvlo rising | 2.45V to 2.55V |
| Enable logic | Active high |
| Без галогенов | Да |
| Выводы корпуса | 20 |
| Соотв. RoHS | Да |
| Время мягкого пуска | 300µs |
| Uvlo hysteresis | 150mV |
| Control interface | I2C |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.6V |
| Макс. вых. ток | 6A |
| Макс. выходное напряжение | 1.5V |
| Мин. вых. напряжение | 0.7125V |
| Output voltage step | 12.5mV |
| Частота перекл. | 2.4MHz |
| Inductor recommended | 0.25µH |
| Capacitor recommended | 22µF ceramic |
| Nmos peak current limit | 6A |
| Pmos peak current limit | 7.5A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ток покоя тип. | 65µA |
| Shutdown current hardware | 0.1µA |
| Shutdown current software | 30µA |
| Input ovp threshold rising | 6.15V |
| Input ovp threshold falling | 5.5V to 5.85V |
| Описание (англ.) | 2.6-5.5 V input, 6 A synchronous buck DC-DC converter, 2.4 MHz switching, CSP-20 package |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 8°C/W |
| Термосопротивление переход-среда | 38°C/W |
