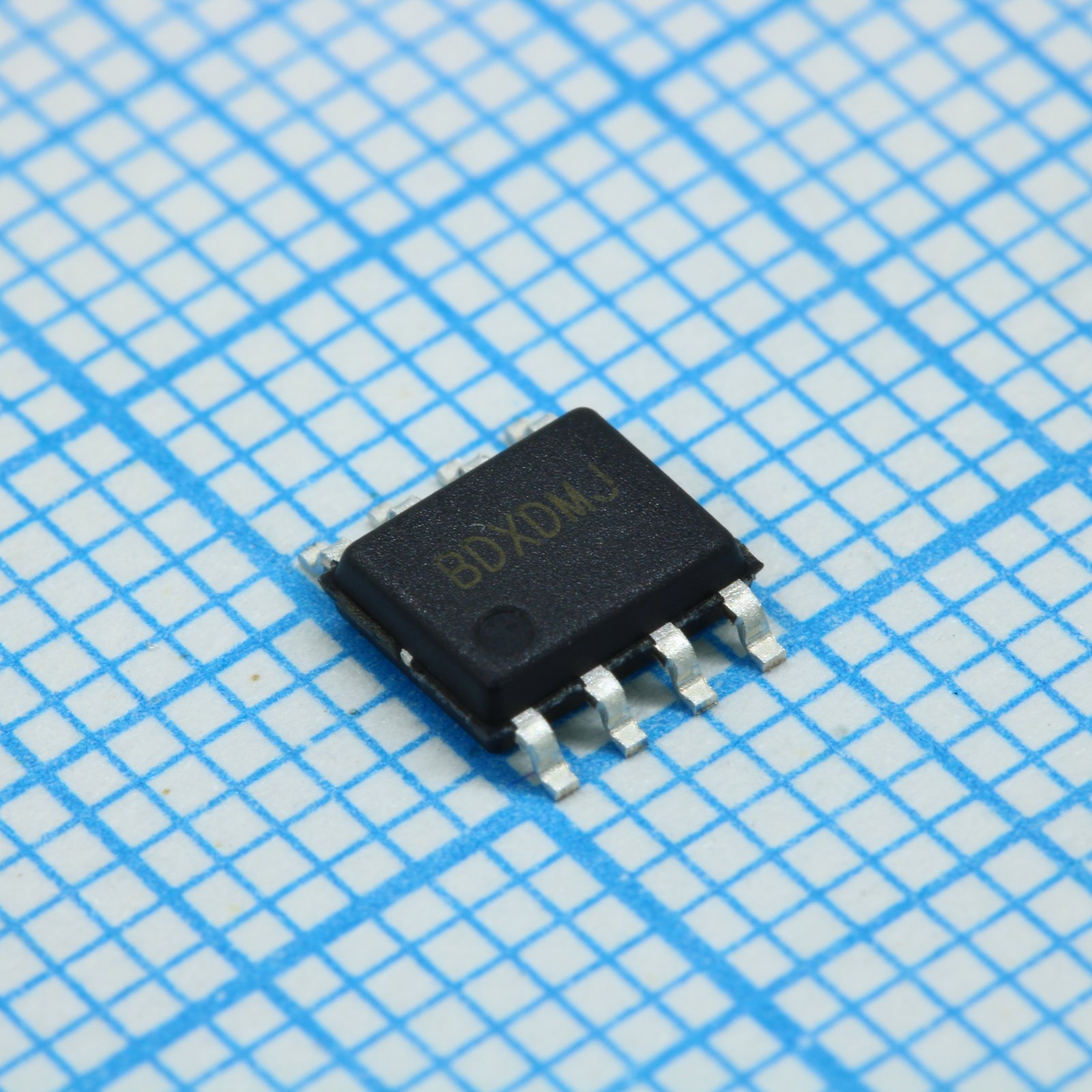

Импульсный стабилизатор напряжения регулируемый SY8502FCC / Top Mark: BDXxyz, SO-8E
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
1 585 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:1 324 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,46 |
| от 40 | 86,23 |
| от 67 | 82,75 |
| от 112 | 79,99 |
| от 187 | 77,78 |
Склад 13
В наличии:251 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 93,39 |
| от 14 | 91,82 |
| от 27 | 89,73 |
| от 54 | 86,83 |
| от 108 | 83,11 |
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,87 |
| от 20 | 91,87 |
Описание
Импульсный стабилизатор напряжения SY8502FCC от Silergy — регулируемый понижающий преобразователь (Step-Down). Выполнен в компактном корпусе SO-8E с открытой теплоотводящей площадкой для эффективного отвода тепла. Предназначен для построения источников питания с высоким КПД в системах с ограниченным пространством, обеспечивая стабильное выходное напряжение.
Технические характеристики
| Корпус | SO8E |
| Тип монтажа | SMD |
| Top mark | BDXxyz |
| Артикул | SY8502FCC |
| Корпус | SO8EP |
| Top fet rdson | 500mΩ |
| Мин. время включения | 80ns |
| Uvlo hysteresis | 0.25V |
| Bottom fet rdson | 240mΩ |
| Minimum off time | 200ns |
| Ток отключения | 8µA typ, 11µA max |
| Ток покоя | 400µA |
| Диап. вх. напр. | 7V to 85V |
| Пиковый выходной ток | 1.8A |
| Uvlo rising threshold | 6.3V typ (5.8V to 6.8V) |
| Output voltage formula | Vout = 1.2 * (1 + R1/R2) |
| Enable rising threshold | 1.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable falling threshold | 0.8V |
| Output current continuous | 1.2A |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон частоты переключения | 200kHz to 500kHz |
| Feedback reference voltage | 1.2V |
| Top fet peak current limit | 3.2A |
| Feedback reference accuracy | ±2% |
| Гистерезис тепловой защиты | 15°C |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | High Efficiency, 1.2A Continuous, 1.8A Peak, 85V Input Synchronous Step Down Regulator |
| Bottom fet valley current limit | 1.6A |
| Absolute maximum power dissipation | 3.3W |
| Диапазон темп. окр. | -40°C to 85°C |
| Тепл. сопр. переход-корпус | 10°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Absolute maximum supply input voltage | 90V |
| Термосопротивление переход-среда | 30°C/W |
