Преобразователь постоянного тока понижающий синхронный 27В 1А
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
2 481 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 434 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,26 |
| от 97 | 19,12 |
| от 194 | 17,34 |
| от 387 | 16,00 |
| от 773 | 15,00 |
Склад 39
В наличии:47 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,00 |
| от 214 | 17,51 |
| от 358 | 16,10 |
| от 593 | 14,98 |
| от 992 | 14,20 |
Описание

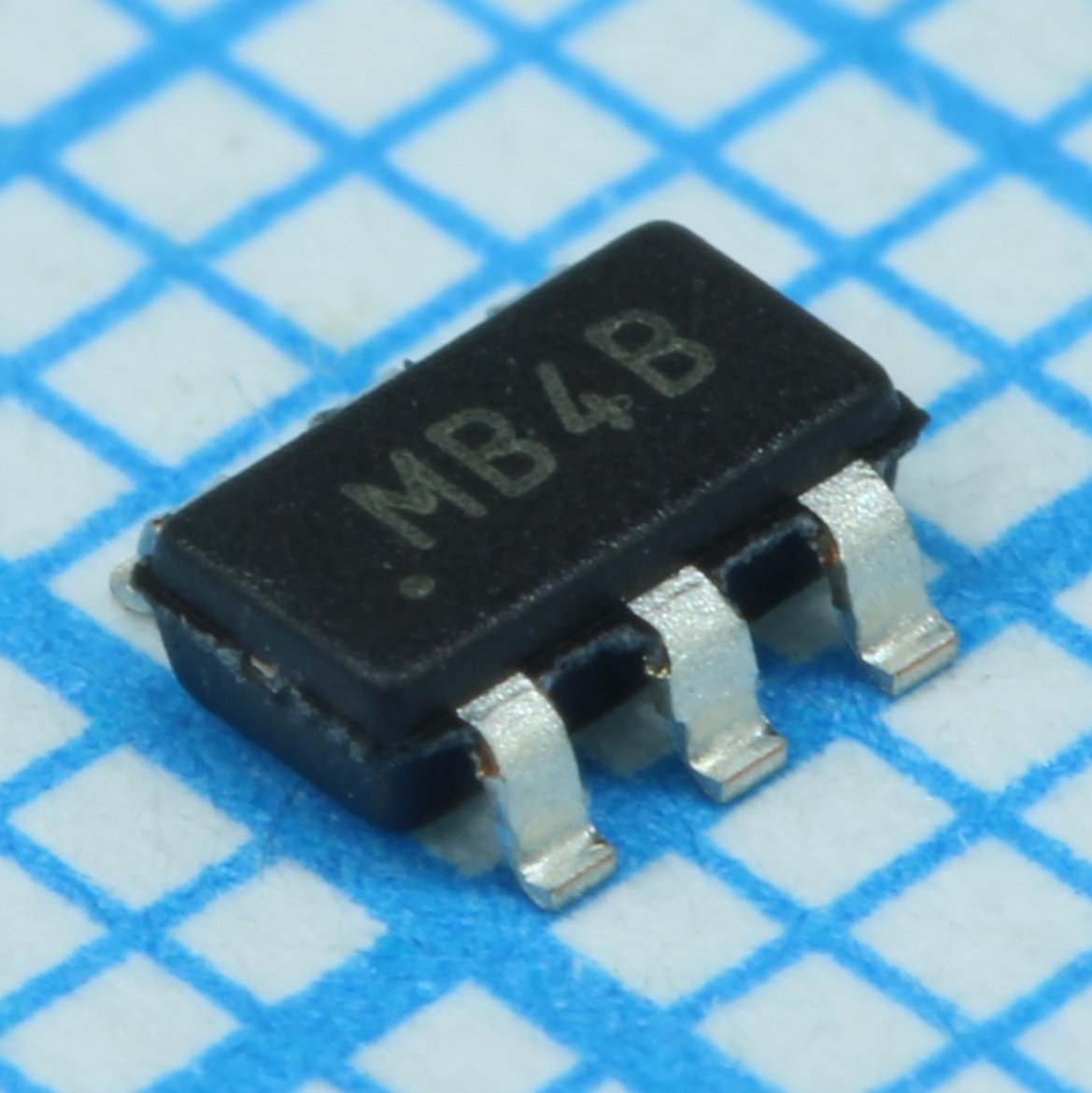

Silergy SY8201CABC — это синхронный понижающий преобразователь постоянного тока. Микросхема рассчитана на входное напряжение до 27 В и выходной ток до 1 А, отличается высокой эффективностью и быстрым откликом. Выполнена в компактном корпусе SOT-23-6. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Synchronous Step-Down Regulator |
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Компонент | SY8201CABC |
| Min on time | 50ns |
| Top fet ron | 350mΩ |
| Min off time | 100ns |
| Корпус | SOT-23-6 |
| Bottom fet ron | 150mΩ |
| Uvlo threshold | 4.5V |
| Ток отключения | 10µA |
| Макс. вх. напр. | 27V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 400µA |
| Макс. вых. ток | 1A |
| Частота перекл. | 1.15MHz |
| Мощн. рас. 25°C | 0.6W |
| Тепловое сопротивление JA | 250°C/W |
| Тепловое сопротивление JC | 130°C/W |
| Enable threshold rising | 1.5V |
| Input capacitor minimum | 1µF |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold falling | 0.4V |
| Feedback reference voltage | 0.6V |
| Температура пайки выводов | 260°C |
| Feedback reference accuracy | 2% |
| Гистерезис тепловой защиты | 15°C |
| Maximum supply input voltage | 30V |
| Рекомендуемый выходной конденсатор | 22µF |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | High Efficiency Fast Response, 1A, 27V Input Synchronous Step Down Regulator |
| Bottom fet valley current limit | 1.5A |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
