Преобразователь импульсный понижающий SOT-23-6
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
1 030 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 030 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,86 |
| от 109 | 16,89 |
| от 217 | 15,27 |
| от 433 | 14,03 |
| от 866 | 13,11 |
Описание

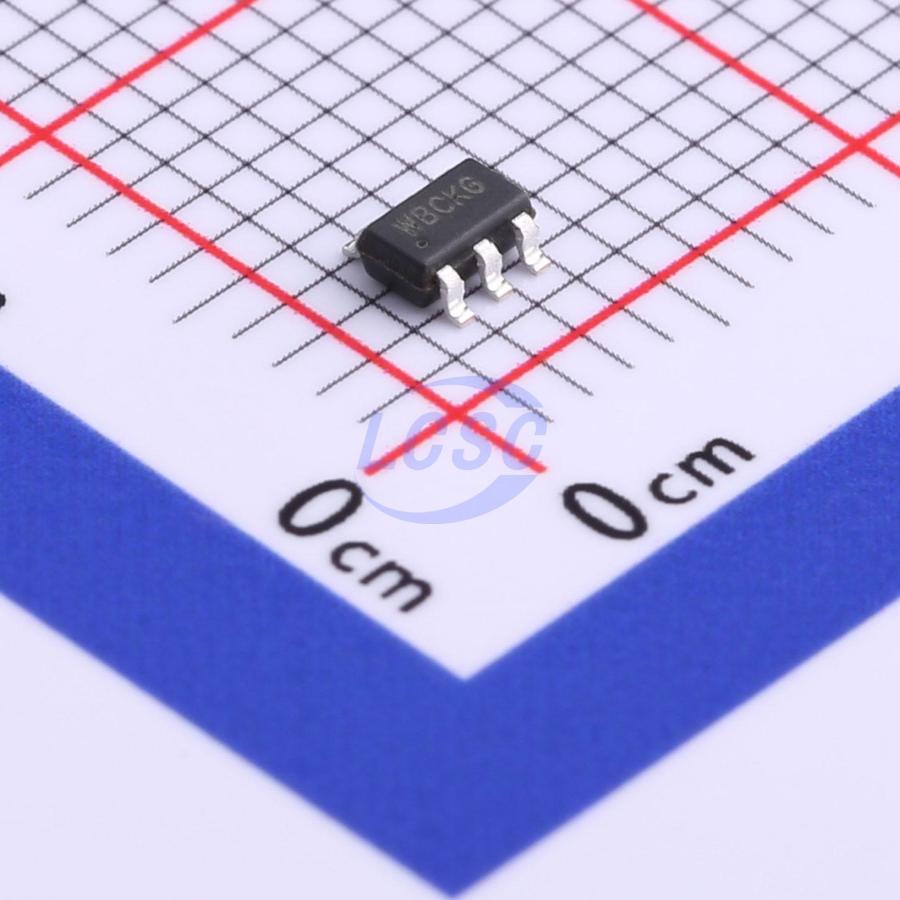

Silergy выпускает импульсный понижающий преобразователь SY8120B1ABC в компактном корпусе SOT-23-6. Микросхема работает как DC-DC конвертер понижающего типа и соответствует стандарту ROHS. Применяется в компактных блоках питания и устройствах с понижением напряжения.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Min on time | 50ns |
| Top fet ron | 130mΩ |
| Без галогенов | Да |
| Min off time | 100ns |
| Bottom fet ron | 120mΩ |
| Соотв. RoHS | Да |
| Uvlo threshold | 4.5V |
| Время мягкого пуска | 800µs |
| Ток отключения | 5µA (typ), 10µA (max) |
| Ток покоя | 400µA |
| Макс. вых. ток | 2A |
| Диап. вх. напр. | 4.5V to 18V |
| Частота перекл. | 500kHz |
| Макс. рассеиваемая мощность | 0.6W |
| Enable threshold rising | 1.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold falling | 0.4V |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback reference voltage | 0.6V ±2% |
| Диапазон темп. перехода | -40°C to 125°C |
| Температура пайки выводов | 260°C (10 sec) |
| Top fet peak current limit | 3.6A |
| Диап. раб. темп. | -40°C to 85°C |
| Гистерезис тепловой защиты | 15°C |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | Step-down type SOT-23-6 DC-DC Converters ROHS |
| Bottom fet valley current limit | 2A |
| Тепл. сопр. переход-корпус | 75°C/W |
| Термосопротивление переход-среда | 170°C/W |
