Преобразователь импульсный понижающий синхронный 5A, вход 18В
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
2 453 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 452 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,32 |
| от 85 | 21,06 |
| от 169 | 19,18 |
| от 338 | 17,77 |
| от 675 | 16,71 |
Склад 39
В наличии:1 001 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,60 |
| от 196 | 18,98 |
| от 328 | 17,49 |
| от 549 | 16,31 |
| от 915 | 15,49 |
Описание

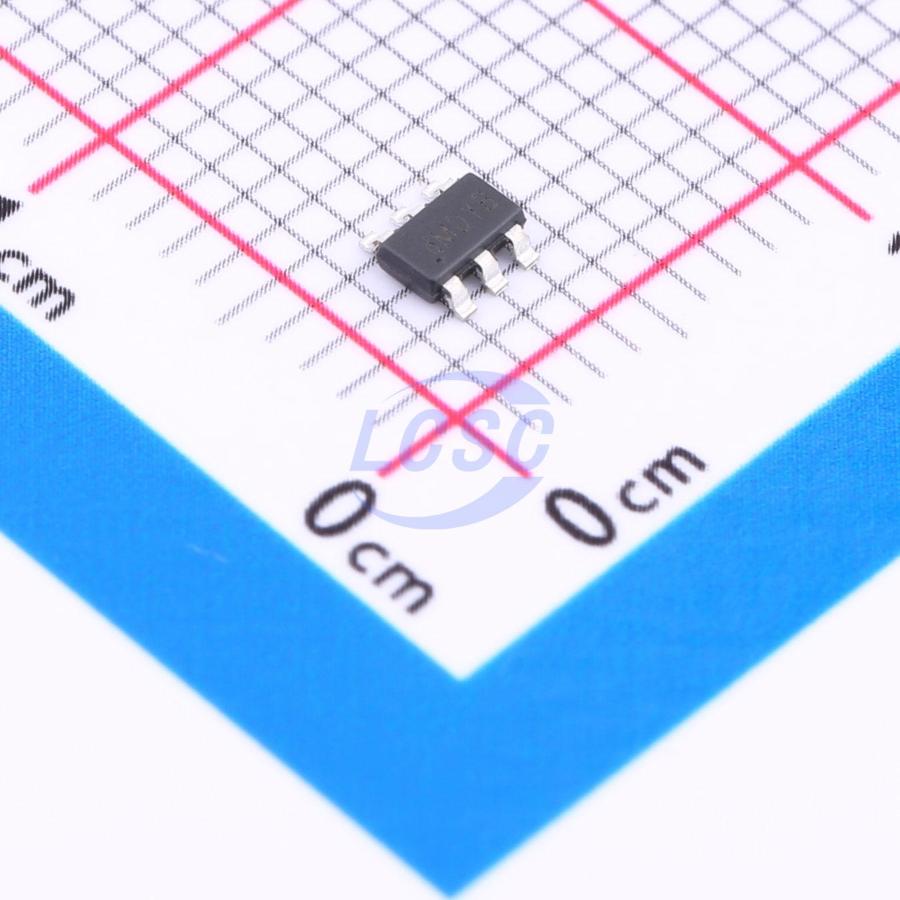

Silergy SY8105IADC — это синхронный понижающий импульсный преобразователь. Микросхема рассчитана на входное напряжение до 18 В и выходной ток до 5 А, выпускается в компактном корпусе TSOT23-6. Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Synchronous Step-Down Regulator |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Min on time | 50ns |
| Min off time | 100ns |
| Top fet rdson | 41mΩ |
| Uvp threshold | 0.33V |
| Uvlo threshold | 4.35V |
| Время мягкого пуска | 1.7ms |
| Uvlo hysteresis | 0.5V |
| Bottom fet rdson | 27mΩ |
| Ток отключения | 5µA |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.5V |
| Рассеиваемая мощность | 2.1W |
| Ток покоя | 250µA |
| Макс. вых. ток | 5A |
| Uvp hiccup on time | 2.5ms |
| En rising threshold | 1.2V |
| Частота перекл. | 500kHz |
| Uvp hiccup off time | 9ms |
| En falling threshold | 1.0V |
| Recommended inductor | 3.3µH |
| Top fet current limit | 7A |
| Варианты выходного напряжения | 1.2V, 1.5V, 3.3V, 5V |
| Макс. темп. окр. среды | 85°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bottom fet current limit | 5A |
| Feedback reference voltage | 600mV |
| Абс. макс. вх. напр. | 19V |
| Output discharge resistance | 50Ω |
| Гистерезис тепловой защиты | 15°C |
| Рек. выходной конденсатор | 22µF+10µF |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | 5.0A, 18V INPUT SYNC STEP DOWN REGULATOR |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 6°C/W |
| Термосопротивление переход-среда | 46°C/W |
