Преобразователь импульсный синхронный понижающий вход 18В 4A
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
862 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:862 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,52 |
| от 37 | 17,72 |
| от 73 | 16,66 |
| от 145 | 15,33 |
| от 289 | 14,05 |
Описание

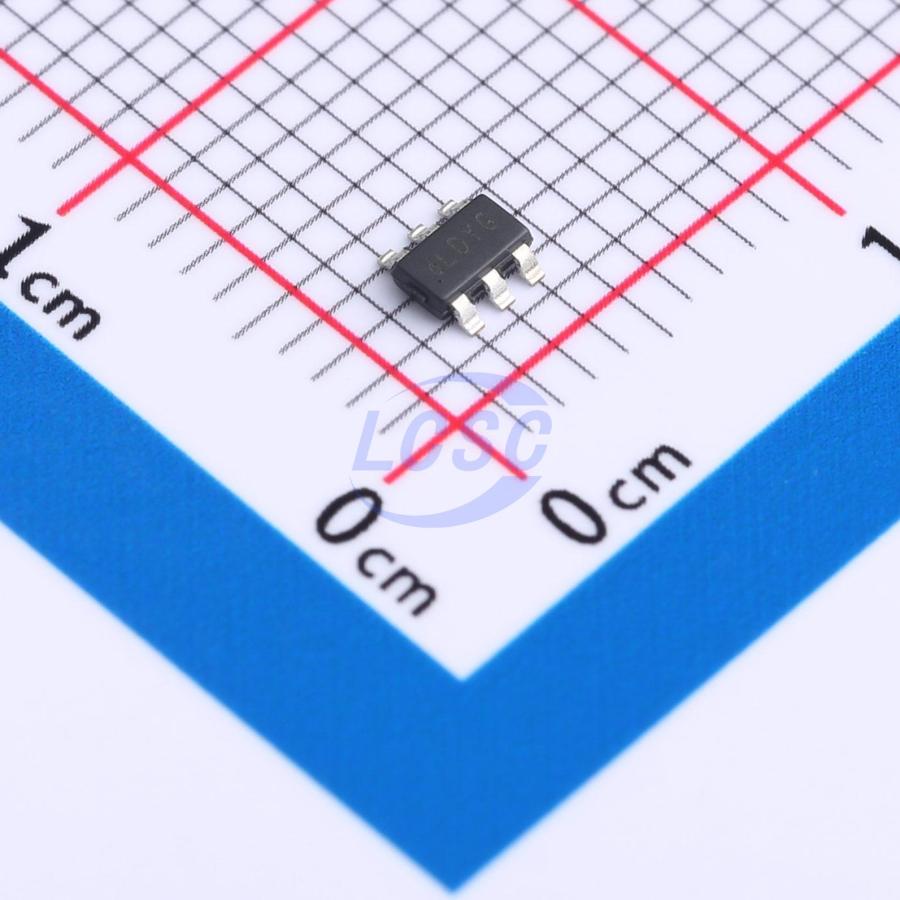

SY8104IADC — это синхронный понижающий преобразователь от Silergy. Микросхема рассчитана на входное напряжение до 18 В и выходной ток до 4 А, выполнена в компактном корпусе SOT-23-6. Подходит для питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Min on time | 50ns |
| Min off time | 100ns |
| Корпус | SOT-23-6 |
| Top fet rdson | 55mΩ |
| Uvlo threshold | 4.15V |
| Uvlo hysteresis | 0.3V |
| Bottom fet rdson | 36mΩ |
| Output uvp delay | 100µs |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.2V |
| Макс. вых. ток | 4A |
| Uvp hiccup on time | 2.5ms |
| Soft start time max | 2.4ms |
| Soft start time min | 1ms |
| Soft start time typ | 1.7ms |
| Частота перекл. | 500kHz |
| Uvp hiccup off time | 9ms |
| Макс. ток отключения | 10µA |
| Shutdown current typ | 5µA |
| Макс. ток покоя | 280µA |
| Ток покоя тип. | 200µA |
| Top fet current limit | 5.5A |
| Output capacitor stable | 22µF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bottom fet current limit | 4A |
| Inductor min recommended | 0.68µH |
| Абс. макс. входное напряжение | 19V |
| Feedback reference voltage | 0.6V |
| Диапазон темп. перехода | -40°C to 125°C |
| Thermal shutdown threshold | 150°C |
| Enable rising threshold max | 1.32V |
| Enable rising threshold min | 1.08V |
| Enable rising threshold typ | 1.2V |
| Output discharge resistance | 50Ω |
| Гистерезис тепловой защиты | 15°C |
| Enable falling threshold max | 1.1V |
| Enable falling threshold min | 0.9V |
| Enable falling threshold typ | 1.0V |
| Power dissipation max at 25c | 2.0W |
| Описание (англ.) | 4.0A, 18VIN SYNC BUCK |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Тепл. сопр. переход-корпус | 6.3°C/W |
| Термосопротивление переход-среда | 50°C/W |
| Output under voltage protection threshold | 0.33V |
