Преобразователь синхронный понижающий 5.5 В 2 A
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
8 565 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:8 562 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,05 |
| от 254 | 13,95 |
| от 418 | 12,76 |
| от 697 | 11,82 |
| от 1 156 | 11,17 |
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,55 |
| от 104 | 16,64 |
| от 208 | 15,05 |
| от 415 | 13,86 |
| от 830 | 12,96 |
Описание

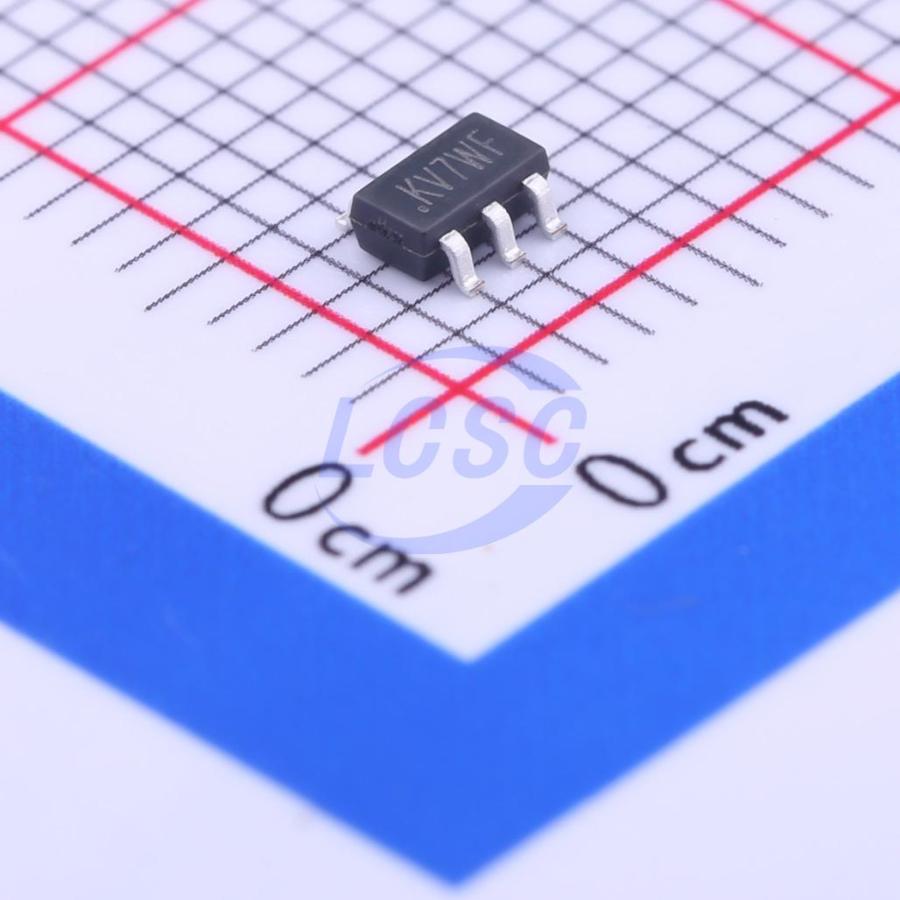

Синхронный понижающий преобразователь Silergy SY8089AAAC — компактный DC-DC конвертер в корпусе SOT-23-5. Работает при входном напряжении от 2,7 до 5,5 В и обеспечивает выходной ток до 2 А. Подходит для питания портативных устройств и бытовой электроники.
Технические характеристики
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Min on time | 75ns |
| Без галогенов | Да |
| Макс. рабочий цикл | 100% |
| Соотв. RoHS | Да |
| Uvlo threshold | 2.5V |
| Время мягкого пуска | 1.2ms |
| Uvlo hysteresis | 0.2V |
| Ток отключения | 0.1µA to 1µA |
| Рассеиваемая мощность | 0.6W |
| Ток покоя | 55µA |
| Pfet current limit | 3.5A |
| Диап. вх. напр. | 2.7V to 5.5V |
| Пиковый выходной ток | 3A |
| Частота перекл. | 1MHz |
| Inductor recommended | 2.2µH |
| Top switch resistance | 110mΩ |
| Feedback voltage range | 0.588V to 0.612V |
| Enable threshold rising | 1.5V |
| Защита от перенапр. | Latch off (SY8089) or No latch off (SY8089A) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bottom switch resistance | 80mΩ |
| Enable threshold falling | 0.4V |
| Защита от КЗ | Latch off (SY8089) or Hic-cup mode (SY8089A) |
| Output current continuous | 2A |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback reference voltage | 0.6V |
| Диапазон темп. перехода | -40°C to 125°C |
| Output voltage programming | Vout=0.6*(1+R1/R2) |
| Рекомендуемый входной конденсатор | 22µF |
| Диап. раб. темп. | -40°C to 85°C |
| Output discharge resistance | 50Ω |
| Рекомендуемый выходной конденсатор | 22µF x2 |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | Buck Adjustable 2A 2.7V~5.5V SOT-23-5 DC-DC Converters ROHS |
| Тепл. сопр. переход-корпус | 130°C/W |
| Термосопротивление переход-среда | 170°C/W |
