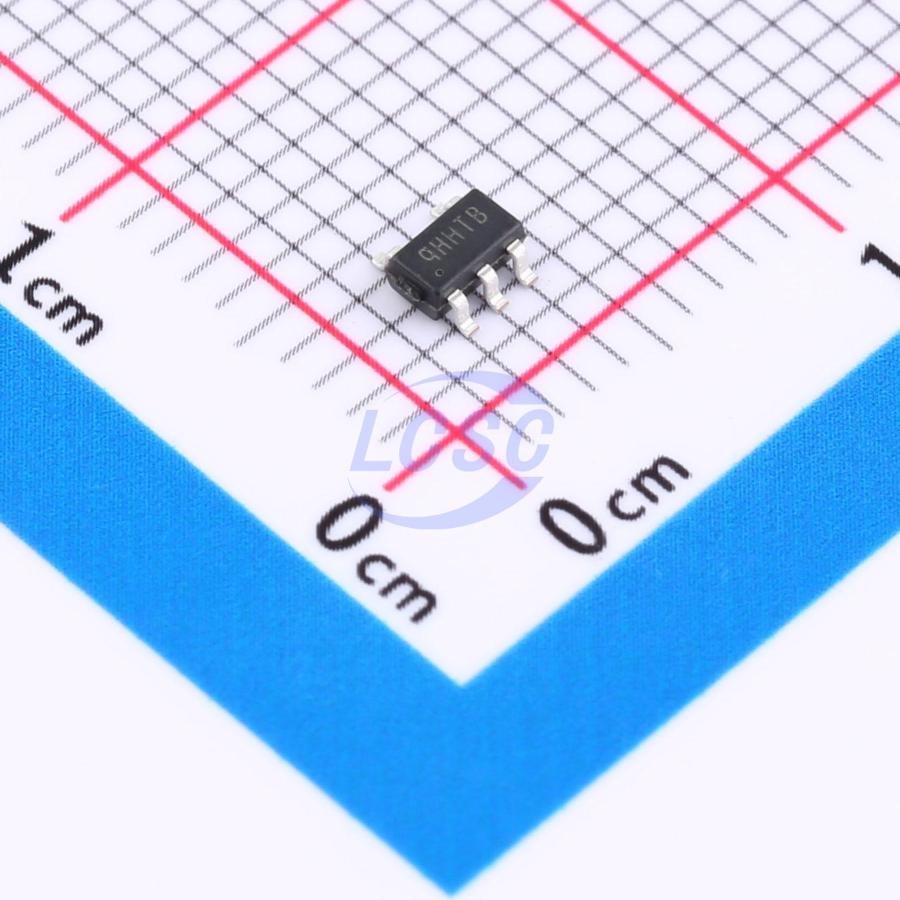

Импульсный стабилизатор напряжения регулируемый SY8089A1AAC / SOT-23-5
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
5 671 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:4 150 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,92 |
| от 441 | 7,55 |
| от 741 | 6,78 |
| от 1 245 | 6,16 |
| от 2 065 | 5,74 |
Склад 13
В наличии:1 521 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 82 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,46 |
| от 106 | 7,75 |
| от 212 | 7,05 |
| от 424 | 6,51 |
| от 847 | 6,27 |
Описание
Импульсный стабилизатор напряжения (DC/DC-преобразователь) от Silergy. Регулируемая модель в компактном корпусе SOT-23-5 обеспечивает высокий КПД и низкое энергопотребление. Предназначен для построения эффективных цепей питания в портативной и встраиваемой электронике.
Технические характеристики
| Корпус | SOT23-5 |
| Тип монтажа | SMD |
| Min on time | 60ns |
| Без галогенов | Да |
| Top fet rdson | 130mΩ |
| Задержка включения | 350μs |
| Соотв. RoHS | Да |
| Uvlo threshold | 2.5V |
| Время мягкого пуска | 1ms |
| Uvlo hysteresis | 150mV |
| Bottom fet rdson | 85mΩ |
| Ток отключения | 0.1μA (typ), 1μA (max) |
| Ток покоя | 50μA (typ), 70μA (max) |
| Макс. коэффициент заполнения | 100% |
| Макс. вых. ток | 2A |
| Диап. вх. напр. | 2.5V to 5.5V |
| Internal soft start | Да |
| Частота перекл. | 1.5MHz |
| En input low voltage | 0.4V |
| En input high voltage | 1.2V |
| Output auto discharge | Да |
| Top fet current limit | 3.5A |
| Lx voltage absolute max | -0.3V to 6.0V (tested down to -3V<40ns, up to +7V<40ns) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power dissipation at 25c | 0.83W |
| Диапазон темп. окр. | -40°C to 85°C |
| Диап. темп. хр. | -65°C to 150°C |
| Fb en voltage absolute max | -0.3V to VIN+0.6V |
| Feedback reference voltage | 600mV (typ), 591mV to 609mV |
| Абс. макс. вх. напр. | -0.3V to 6.0V |
| Температура пайки выводов | 260°C (10 sec) |
| Output voltage programming | VOUT = 0.6 × (1 + RH/RL) |
| Recommended inductor values | 0.47μH, 1.0μH, 2.2μH |
| Гистерезис тепловой защиты | 20°C |
| Lx node discharge resistance | 50Ω |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | Buck Adjustable 2A 2.5V...5.5V SOT-23-5 DC-DC Converters ROHS |
| 100 percent dropout operation | Да |
| Hiccup short circuit protection | Да |
| Recommended output capacitor values | 4.7μF, 10μF, 22μF, 2×22μF |
| Тепл. сопр. переход-корпус | 20°C/W |
| Typical application input capacitor | 10μF/6.3V |
| Диапазон темп. перехода | -40°C to 125°C |
| Typical application output capacitor | 10μF/10V |
| Термосопротивление переход-среда | 120°C/W |
