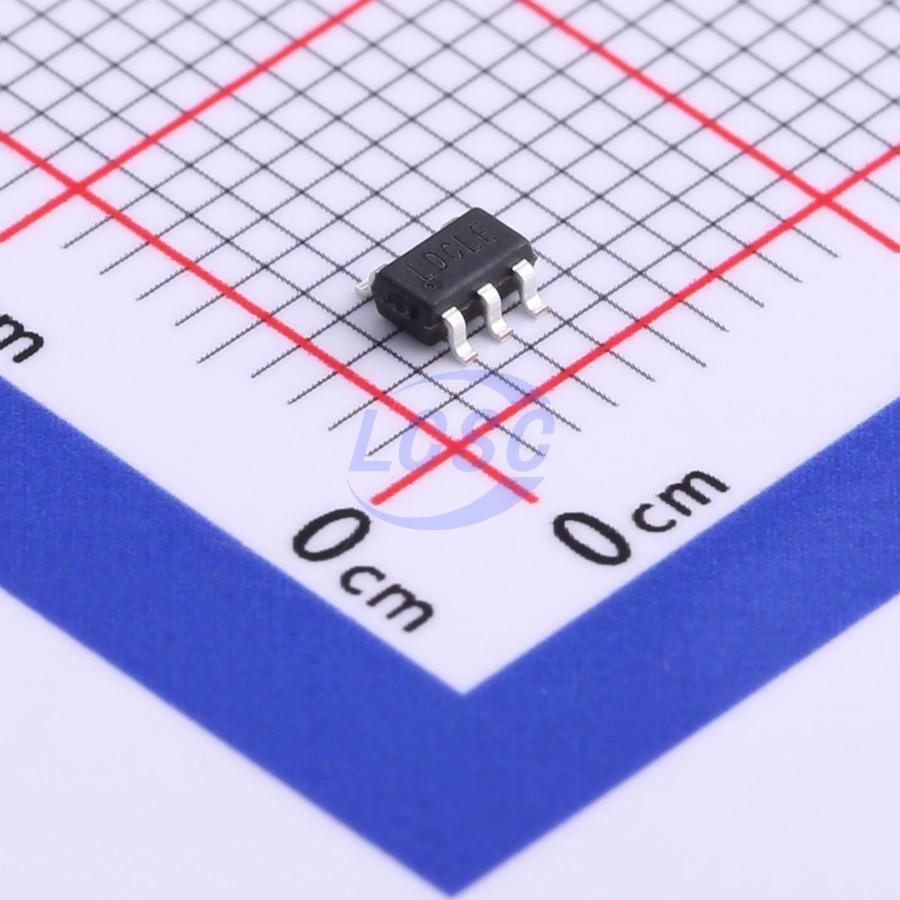

SY8088AAC
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
5 415 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:4 314 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,02 |
Склад 13
В наличии:1 101 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,98 |
| от 87 | 10,13 |
| от 173 | 9,29 |
| от 346 | 8,65 |
| от 692 | 8,33 |
Описание
Микросхема SY8088AAC от Silergy — это компактный понижающий DC-DC преобразователь. Работает при входном напряжении от 2,5 до 5,5 В и обеспечивает выходной ток до 1 А с регулируемым напряжением. Выполнена в миниатюрном корпусе SOT-23-5. Подходит для питания портативных устройств и бытовой электроники.
Технические характеристики
| Корпус | SOT23-5 |
| Функция | Synchronous step-down regulator |
| Тип монтажа | SMD |
| Описание | High efficiency 1.5MHz synchronous step-down DC-DC regulator |
| Артикул | SY8088AAC |
| Корпус | SOT-23-5 |
| Ограничение тока | 1.3A |
| Макс. рабочий цикл | 100% |
| Мин. время включения | 80ns |
| Время мягкого пуска | 1ms |
| Uvlo hysteresis | 0.1V |
| Lead temperature | 260°C (soldering, 10 sec) |
| Ток отключения | 0.1µA typ, 1µA max |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Рассеиваемая мощность | 0.6W @ TA=25°C |
| Ток покоя | 40µA typ |
| Макс. вых. ток | 1A |
| Частота перекл. | 1.5MHz |
| Inductor recommended | 2.2µH |
| Input uvlo threshold | 2.5V |
| Low side mosfet rds on | 170mΩ |
| Enable threshold rising | 1.5V |
| High side mosfet rds on | 260mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold falling | 0.4V |
| Макс. темп. перехода | 125°C |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback reference voltage | 0.6V (0.588V min, 0.612V max) |
| Output voltage programming | VOUT = 0.6*(1+R1/R2) |
| Рекомендуемый входной конденсатор | 4.7µF ceramic min |
| Optional feedback capacitor | 10pF~47pF |
| Абс. макс. напряжение питания | 6V |
| Гистерезис тепловой защиты | 15°C |
| Рекомендуемый выходной конденсатор | 10µF |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | Buck Adjustable 1A 2.5V...5.5V SOT-23-5 DC-DC Converters ROHS |
| Enable fb voltage absolute max | VIN + 0.6V |
| Диапазон темп. окр. | -40°C to 85°C |
| Тепл. сопр. переход-корпус | 130°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 170°C/W |
