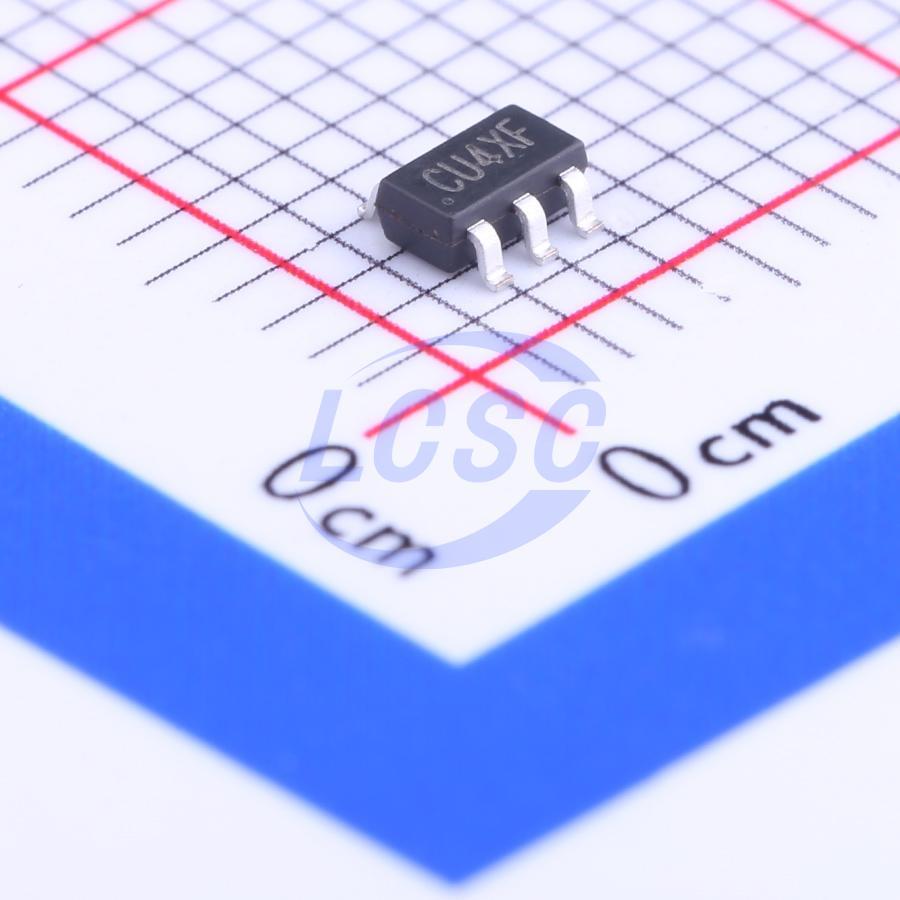

Линейный регулятор SY8009BABC
У поставщика
У поставщиков
388 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:388 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,33 |
| от 66 | 27,57 |
| от 131 | 25,31 |
| от 261 | 23,60 |
| от 521 | 22,31 |
Описание
Линейный регулятор SY8009BABC от Silergy обеспечивает стабильное выходное напряжение. Устройство отличается низким падением напряжения и высокой точностью. Подходит для использования в портативной и бытовой электронике.
Технические характеристики
| Тип | Линейный регулятор |
| Тип | Synchronous Step-Down Regulator |
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Top mark | CUxyz |
| Кол-во выводов | 6 |
| Ширина корпуса | 1.50-1.70mm |
| Длина корпуса | 2.80-3.10mm |
| Min on time | 50ns |
| Без галогенов | Да |
| Ограничение тока | 2.5A |
| Макс. рабочий цикл | 100% |
| Соотв. RoHS | Да |
| Uvlo threshold | 2.7V |
| Uvlo hysteresis | 0.1V |
| Ток отключения | 0.1µA |
| Dropout operation | 100% |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 3V |
| Ток покоя | 80µA |
| Internal softstart | Да |
| Макс. вых. ток | 2A |
| Top fet resistance | 100mΩ |
| Частота перекл. | 1MHz |
| Bottom fet resistance | 80mΩ |
| Макс. рассеиваемая мощность | 0.6W |
| Enable threshold rising | 1.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Enable threshold falling | 0.4V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Feedback reference voltage | 0.6V |
| Температура пайки выводов | 260°C |
| Темп. тепловой защиты | 160°C |
| Тепловое сопр. переход-корпус | 130°C/W |
| Operating temperature ambient max | 85°C |
| Operating temperature ambient min | -40°C |
| Тепловое сопротивление переход-среда | 170°C/W |
