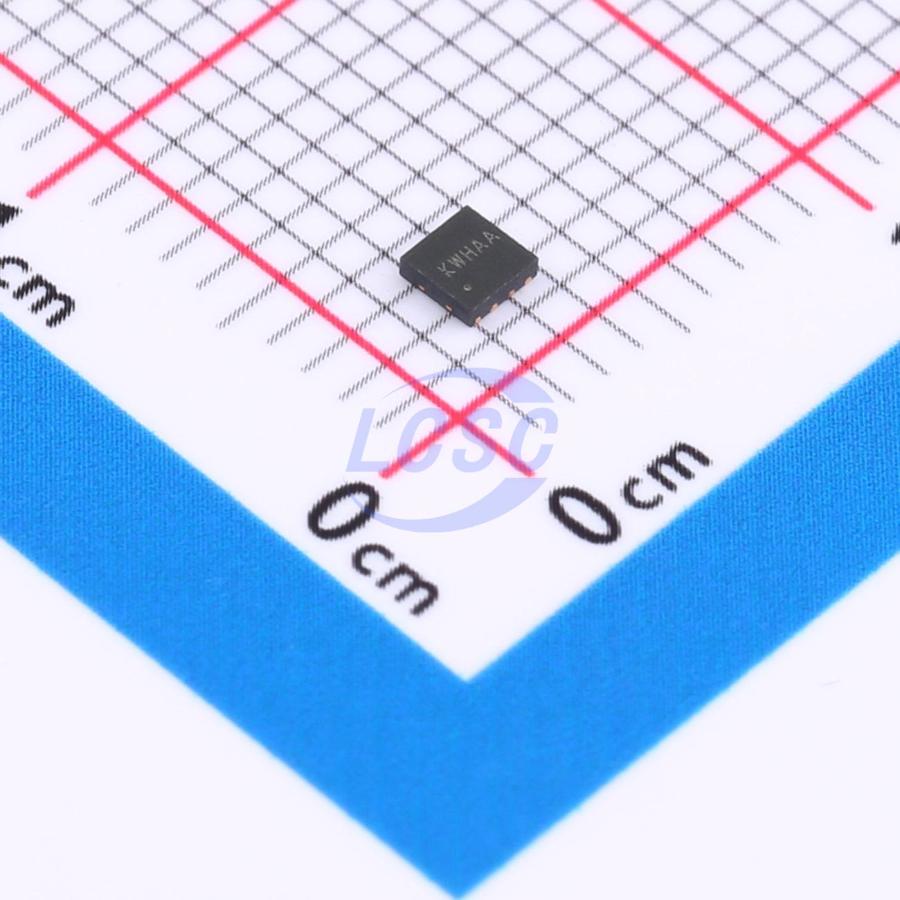

SY8003ADFC
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
1 176 шт.
Норм. уп.: 40
Цены поставщиков
Склад 39
В наличии:1 176 шт.
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,52 |
Описание
Микросхема SY8003ADFC от Silergy — это синхронный понижающий регулятор напряжения. Работает при входном напряжении до 5.5 В и выдерживает непрерывный ток до 3 А с частотой переключения 1 МГц. Выпускается в компактном корпусе DFN8 (2x2 мм) на ленте и катушке. Применяется в портативной и бытовой электронике, а также в системах с питанием от батарей.
Технические характеристики
| Корпус | DFN8-(2x2) |
| Тип монтажа | SMD |
| Min on time | 75ns |
| Применение | LCD TV, Set Top Box, Net PC, Mini-Notebook PC, Access Point Router |
| Без галогенов | Да |
| Ovp threshold | 0.69V to 0.75V |
| Scp threshold | 0.24V |
| Top fet rdson | 110mΩ |
| Макс. рабочий цикл | 100% |
| Соотв. RoHS | Да |
| Scp delay time | 20µs |
| Uvlo threshold | 2.5V |
| Время мягкого пуска | 0.84ms to 1.56ms |
| Uvlo hysteresis | 0.2V |
| Bottom fet rdson | 80mΩ |
| Ток отключения | 0.1µA to 1µA |
| Ток покоя | 55µA |
| Макс. вых. ток | 3A |
| Pfet current limit | 3.5A |
| Pg high delay time | 0.1µs to 1µs |
| Диап. вх. напр. | 2.7V to 5.5V |
| Pg rising threshold | 0.54V |
| Частота перекл. | 1MHz |
| Частота генератора | 1MHz |
| Ovp deglitch timeout | 10µs to 30µs |
| Макс. рассеиваемая мощность | 1W |
| Enable leakage current | -1µA to 1µA |
| Feedback voltage range | 0.588V to 0.612V |
| Absolute max lx voltage | -0.3V to 6V |
| Enable threshold rising | 1.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold falling | 0.4V |
| Lx voltage test negative | -5V for <10ns |
| Lx voltage test positive | +7V for <50ns |
| Pg overvoltage threshold | 0.69V to 0.75V |
| Pg undervoltage threshold | 0.54V |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback reference voltage | 0.6V |
| Диапазон темп. перехода | -40°C to 125°C |
| Температура пайки выводов | 260°C for 10s |
| Pg undervoltage delay time | 20µs |
| Макс. напряжение питания | -0.3V to 6V |
| Диап. раб. темп. | -40°C to 85°C |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | 5.5V, 3A continuous, 1MHz Synchronous Step Down Regulator |
| Absolute max enable fb voltage | -0.3V to VIN+0.6V |
| Тепл. сопр. переход-корпус | 8.2°C/W |
| Output discharge switch on resistance | 50Ω |
| Термосопротивление переход-среда | 120°C/W |
