Преобразователь постоянного тока повышающий высокоэффективный 1МГц 2А
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
12 817 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:10 044 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,72 |
| от 190 | 19,13 |
| от 314 | 17,66 |
| от 521 | 16,50 |
| от 865 | 15,69 |
Склад 13
В наличии:2 773 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,55 |
| от 85 | 22,16 |
| от 169 | 20,19 |
| от 337 | 18,70 |
| от 674 | 17,60 |
Описание

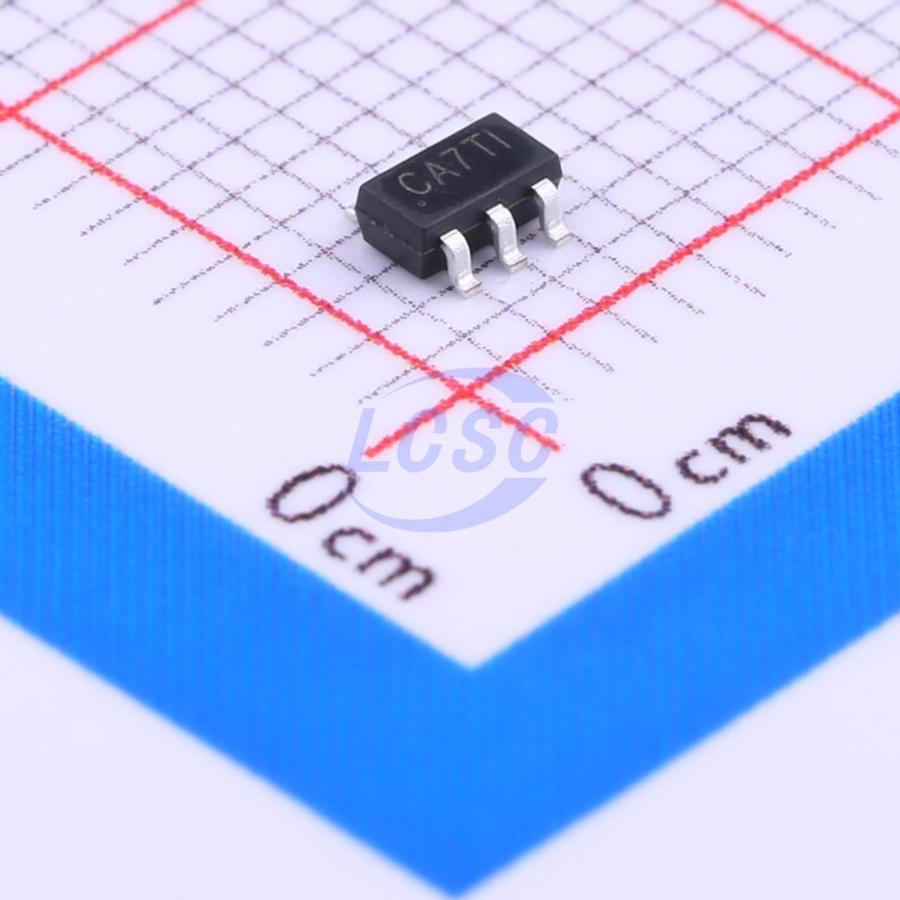

Silergy SY7208ABC — это высокоэффективный повышающий преобразователь постоянного тока. Микросхема работает на частоте 1 МГц и поддерживает выходной ток до 2 А, выполнена в компактном корпусе SOT23-6. Подходит для устройств с батарейным питанием и портативной электроники.
Технические характеристики
| ESD (мм) | 200V |
| Сопротивление сток-исток | 150mΩ |
| ЭСР HBM | 2kV |
| Тип монтажа | SMD |
| Топология | boost |
| Режим управления | current-mode |
| Без галогенов | Да |
| Тип упаковки | SOT23-6 |
| Корпус | SOT23-6 |
| Макс. рабочий цикл | 90% |
| Соотв. RoHS | Да |
| Uvlo hysteresis | 0.1V |
| Ток отключения | 15µA |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 25V |
| Мин. входное напряжение | 3V |
| Рассеиваемая мощность | 0.6W |
| Ток покоя | 100µA |
| Опорное напряжение | 0.6V |
| Макс. вых. ток | 2A |
| Макс. выходное напряжение | 25V |
| Тип. КПД | 90% |
| Enable input current | 100nA |
| Макс. опорное напряжение | 0.612V |
| Мин. опорное напряжение | 0.588V |
| Тепловое сопротивление JA | 170°C/W |
| Тепловое сопротивление JC | 130°C/W |
| Uvlo threshold rising | 2.7V |
| Enable threshold rising | 2V |
| Макс. частота переключения | 1.2MHz |
| Мин. частота переключения | 0.8MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold falling | 0.4V |
| Макс. темп. перехода | 125°C |
| Switch current limit max | 2.6A |
| Диап. темп. хр. | -65°C to 150°C |
| Тип. частота переключ. | 1MHz |
| Switch current limit typical | 2A |
| Описание (англ.) | High Efficiency 1MHz, 2A Step Up Regulator |
| Диапазон темп. окр. | -40°C to 85°C |
