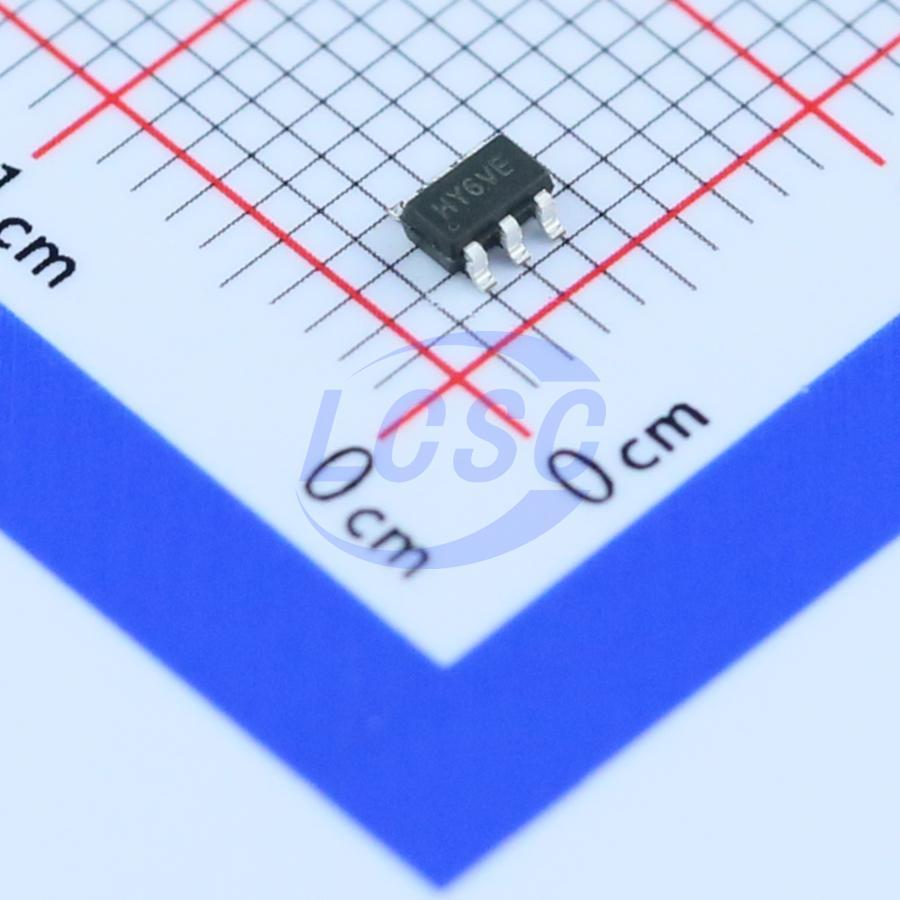

Драйвер светодиодов SY7200AABC / SOT-23-6
У поставщика
ПроизводительSilergy
КатегорияМикросхемы
У поставщиков
4 114 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 979 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,59 |
| от 222 | 16,25 |
| от 372 | 14,92 |
| от 615 | 13,88 |
| от 1 023 | 13,14 |
Склад 13
В наличии:1 135 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,21 |
| от 99 | 19,04 |
| от 198 | 17,27 |
| от 396 | 15,92 |
| от 791 | 14,90 |
Описание
Драйвер светодиодов SY7200AABC производства Silergy в компактном корпусе SOT-23-6. Предназначен для построения эффективных повышающих (Step-Up) DC/DC преобразователей для питания мощных светодиодов. Обеспечивает стабилизацию выходного тока с высокой точностью, что гарантирует равномерную яркость свечения. Подходит для применения в портативных устройствах, подсветке дисплеев и светодиодных лампах.
Технические характеристики
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Top mark | HYxyz |
| Топология | boost/step-up |
| Pin names | LX, GND, FB, EN/PWM, OVP, IN |
| Soft start | internal |
| Описание | 30V high current boost LED driver |
| Device code | HY |
| Min on time | 100ns |
| Артикул | SY7200AABC |
| Без галогенов | Да |
| Тип упаковки | SOT23-6 |
| Корпус | SOT-23-6 |
| Макс. рабочий цикл | 90% |
| Кол-во выводов | 6 |
| Соотв. RoHS | Да |
| Uvlo threshold | 2.7V |
| Uvlo hysteresis | 0.1V |
| Ток отключения | 10uA typ, 15uA max |
| Тепловая защита | 150°C |
| Рассеиваемая мощность | 0.6W/0.55W @ TA=25°C |
| Ток покоя | 0.1mA typ, 0.6mA max |
| Макс. выходное напряжение | 30V |
| Тепловой гистерезис | 20°C |
| En rising threshold | 1.5V |
| Диап. вх. напр. | 2.8V to 30V |
| Rds on low side fet | 220mΩ |
| Частота перекл. | 1MHz |
| En falling threshold | 0.4V |
| Частота генератора | 1MHz |
| Switch current limit | 2A |
| Pwm dimming frequency | 20kHz to 1MHz |
| Feedback input current | 1uA |
| Output current formula | I_OUT = 0.2V / R1 |
| Sense resistor formula | R1 = 0.2V / I_LED |
| Absolute max lx voltage | 36V |
| Dimming frequency range | 20kHz to 1MHz |
| Защита от перенапр. | 30V typical |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max ovp voltage | 36V |
| En pwm min turn on pulse | 200ns |
| Макс. темп. перехода | 125°C |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | 32V |
| Feedback reference voltage | 200mV typ, 196mV min, 204mV max |
| Температура пайки выводов | 260°C for 10s |
| Рек. входной конденсатор | ≥4.7uF, X7R or better, close to IN/GND |
| Рек. выходной конденсатор | X7R or better low ESR ceramic |
| Описание (англ.) | 1MHz PWM 1 Boost 2A SOT-23-6 LED Drivers ROHS |
| Open led output clamp voltage | 30V |
| Absolute max other pins voltage | 4V |
| Диапазон темп. окр. | -40°C to 85°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 170/180°C/W |
